Bengkeltv – Apa itu Transistor S8050? Pengertian dan Cara Kerjanya. Transistor S8050 adalah salah satu jenis transistor bipolar junction (BJT) yang sering digunakan dalam rangkaian elektronik. Sebagai komponen aktif, transistor ini berfungsi untuk menguatkan sinyal atau mengalihkan arus listrik dalam berbagai aplikasi, mulai dari amplifier audio hingga rangkaian switching.
Dengan karakteristik yang cocok untuk aplikasi daya rendah dan penguatan sinyal, transistor S8050 banyak dipilih oleh para teknisi dan insinyur untuk berbagai proyek elektronik. Dalam artikel ini, kita akan membahas lebih dalam mengenai Apa itu Transistor S8050, karakteristik, dan aplikasi dari transistor S8050, serta bagaimana cara kerjanya dalam rangkaian elektronika.
Apa itu Transistor S8050?
Transistor S8050 adalah jenis transistor NPN epitaxial Silicon yang sering digunakan dalam aplikasi switching dan amplifikasi. Sebagai salah satu transistor yang paling umum ditemukan dalam berbagai desain sirkuit, S8050 memiliki kapasitas penguatan maksimum yang mengesankan, yaitu sekitar 400, meskipun penguatan normalnya berkisar antara 110. Hal ini menjadikannya komponen yang ideal untuk digunakan dalam rangkaian amplifier, baik dalam audio maupun sirkuit elektronik lainnya.
Sebagai transistor dengan arus tinggi dan tegangan rendah, S8050 dapat mengalirkan arus kolektor hingga 700 mA dan tegangan kolektor-emitor (VCE) sebesar 25 V. Namun, untuk memastikan kinerja yang aman dan optimal, penting untuk membatasi arus basis transistor ini hingga 5 mA. Dengan karakteristik tersebut, transistor S8050 mampu bekerja dengan efisien dalam banyak aplikasi elektronik yang memerlukan penguatan sinyal atau switching pada kondisi arus dan tegangan rendah.
Secara struktural, transistor S8050 adalah komponen tiga terminal, yaitu emitor, basis, dan kolektor, yang masing-masing terhubung dengan sirkuit eksternal. Setiap terminal pada transistor ini memiliki konsentrasi doping yang berbeda-beda, dengan emitor yang memiliki doping tertinggi, sedangkan basis didoping lebih ringan dan kolektor didoping dengan intensitas sedang. Perbedaan doping ini menciptakan perbedaan potensi listrik antar terminal, yang memungkinkan transistor untuk mengontrol aliran arus dalam rangkaian.
Dalam prinsip kerjanya, arus kecil yang mengalir melalui terminal basis digunakan untuk mengendalikan arus besar antara terminal kolektor dan emitor. Transistor S8050 adalah anggota dari kategori BJT (Bipolar Junction Transistor), yang menggunakan dua jenis pembawa muatan, yaitu elektron (pembawa muatan mayoritas) dan hole (pembawa muatan minoritas).
Selain itu, transistor S8050 memiliki dua sambungan PN, yaitu sambungan emitter-base (EB) dan collector-base (CB). Sambungan EB diberi bias maju, yang memungkinkan arus mengalir dengan bebas dari basis ke emitor, sedangkan sambungan CB diberi bias mundur, yang mencegah aliran arus langsung dari kolektor ke basis. Agar kinerja transistor S8050 optimal, transistor ini harus beroperasi dalam kondisi bias maju, jika tidak, kinerjanya akan menurun dan tidak efisien.
Secara keseluruhan, transistor S8050 adalah komponen elektronik yang penting, terutama dalam aplikasi yang membutuhkan penguatan sinyal atau pengendalian arus besar dengan tegangan rendah. Berkat desainnya yang sederhana dan efisien, transistor ini sering digunakan dalam rangkaian amplifier audio, rangkaian switching, dan berbagai aplikasi elektronik lainnya.
Konfigurasi Pin

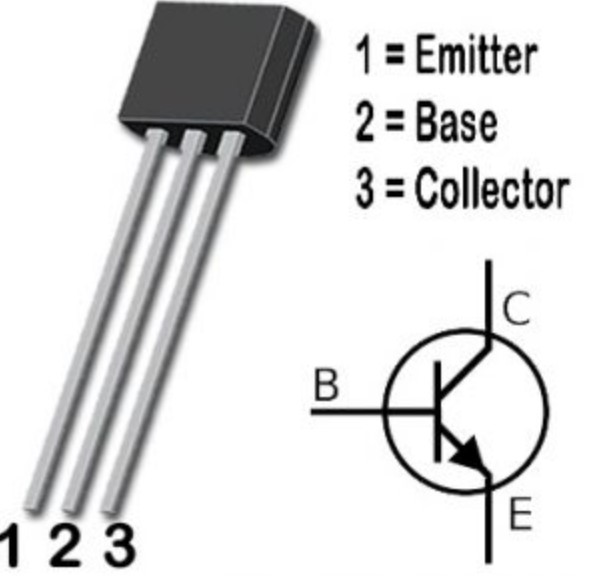

Berikut adalah konfigurasi pin transistor S8050 beserta simbolnya. Transistor ini memiliki tiga pin, yang masing-masing memiliki fungsi sebagai berikut:
- Pin 1 (Pemancar): Arus keluar melalui terminal ini.
- Pin 2 (Basis): Terminal ini digunakan untuk mengatur bias transistor.
- Pin 3 (Pengumpul): Arus listrik mengalir melalui terminal ini.
Fitur & Spesifikasi Transistor S8050
Berikut adalah fitur dan spesifikasi utama dari transistor S8050:
- Tipe Paket: TO-92
- Jenis Transistor: NPN (BJT)
- Arus Kolektor Maksimum (IC): 700mA (0.7A)
- Tegangan Kolektor ke Emitor Maksimum (VCE): 20V
- Tegangan Kolektor ke Basis Maksimum (VCB): 30V
- Tegangan Emitor ke Basis Maksimum (VBE): 5V
- Dissipasi Kolektor (Pc): Maksimum 1 Watt
- Frekuensi Transisi (fT): Maksimum 100 MHz
- Penguatan Arus DC (hFE): Minimum 40 – 400
- Rentang Suhu Pengoperasian: Dari -65°C hingga +150°C
- Tipe Transistor: Arus Tinggi & Tegangan Rendah
- Fungsi: Transistor Sinyal Kecil
- Daya Maksimum: 2W
- Rasio Transfer Arus Penerusan (hFE): 120
- Penunjuk Tipe: S8050
- Frekuensi Transisi: 150 MHz
- Material: Silikon (Si)
Spesifikasi ini menjelaskan kinerja transistor S8050 yang dirancang untuk aplikasi yang membutuhkan penguatan sinyal kecil dan kemampuan menangani arus tinggi pada tegangan rendah.
Cara Kerja Transistor S8050
Setelah mengetahui Apa itu Transistor S8050, nah selanjutnya Transistor NPN S8050 bekerja berdasarkan prinsip pengendalian arus dengan memanfaatkan perubahan arus basis untuk mengatur aliran arus antara terminal kolektor dan emitor. Berikut adalah penjelasan lebih rinci mengenai cara kerja transistor S8050:
- Bias dan Pengaturan Arus Basis
Pada transistor NPN S8050, arus yang mengalir melalui terminal kolektor dan emitor bergantung pada tegangan dan arus yang diberikan pada terminal basis. Ketika terminal basis ditahan pada potensial ground (tidak ada sinyal masuk), transistor berada dalam kondisi bias balik, yang berarti tidak ada aliran arus yang signifikan melalui kolektor dan emitor. Dalam kondisi ini, transistor tidak mengalirkan arus, dan ia berada dalam keadaan mati atau cut-off. - Bias Maju dan Penguatan
Ketika sinyal atau tegangan diberikan pada terminal basis, transistor masuk ke dalam bias maju, yang memungkinkan aliran arus antara kolektor dan emitor. Pada saat ini, arus basis akan mengendalikan arus kolektor yang lebih besar. Nilai penguatan maksimum transistor ini adalah sekitar 300, yang berarti transistor dapat memperkuat sinyal hingga 300 kali lebih besar daripada sinyal input yang diberikan pada terminal basis. Namun, penguatan ini berlaku untuk arus yang lebih kecil (seperti sinyal audio), sedangkan arus kolektor yang lebih tinggi akan menghasilkan penguatan lebih rendah, dengan nilai sekitar 110 pada arus kolektor yang lebih besar. - Batas Arus Kolektor
Transistor S8050 memiliki batasan arus maksimum yang dapat mengalir melalui terminal kolektor, yaitu 700 mA. Ini berarti bahwa transistor ini tidak dapat digunakan untuk mengendalikan beban yang membutuhkan arus lebih dari 700 mA. Jika arus yang mengalir melebihi nilai ini, transistor dapat mengalami kerusakan atau tidak berfungsi dengan baik. Oleh karena itu, arus basis harus dibatasi hingga 5 mA untuk menjaga transistor tetap aman dan berfungsi secara optimal. - Daerah Saturasi
Setelah transistor S8050 sepenuhnya dibias (dengan arus basis yang cukup), transistor akan memasuki daerah saturasi, di mana arus dapat mengalir dengan bebas antara kolektor dan emitor. Dalam kondisi ini, transistor bertindak sebagai saklar yang menyalurkan arus hingga batas maksimal 700 mA. Tegangan yang biasa diterapkan pada terminal kolektor-emitor (VCE) dapat mencapai 20V, sementara pada terminal basis-kolektor (VCB) dapat mencapai 30V, tergantung pada aplikasi dan konfigurasi rangkaian. - Daerah Pemutusan
Ketika arus basis dihentikan atau tegangan pada basis dikurangi, transistor akan memasuki daerah pemutusan, yang artinya transistor akan mati atau tidak mengalirkan arus lagi antara kolektor dan emitor. Dalam keadaan ini, transistor berfungsi seperti saklar terbuka, dan tidak ada aliran arus yang terjadi.
Transistor S8050 alternatifnya adalah 2N2369, 2N3904, 2N3055, MPSA42, BC547 , S9014, 2N3906, SS8050, dst. Transistor S8050 yang ekuivalen adalah S9013 & 2N5830.
Contoh Penggunaan Transistor S8050
Transistor S8050 adalah jenis transistor bipolar yang sering digunakan dalam berbagai aplikasi elektronik, baik sebagai saklar maupun penguat sinyal, tergantung pada konfigurasi rangkaian yang digunakan. Berikut ini adalah beberapa contoh penerapan transistor S8050:
- Sebagai Saklar dalam Rangkaian Daya Kecil
Transistor S8050 dapat digunakan sebagai saklar untuk mengendalikan arus listrik dalam rangkaian daya kecil. Salah satu contoh penggunaannya adalah pada saklar lampu sederhana yang dioperasikan dengan tombol atau saklar sentuh. - Sebagai Penguat Sinyal
Transistor ini juga berfungsi sebagai penguat sinyal untuk meningkatkan amplitudo sinyal elektronik yang lemah. Contoh penggunaannya adalah pada rangkaian amplifier mikrofon atau speaker mini, yang membutuhkan penguatan sinyal suara. - Sebagai Osilator
S8050 dapat digunakan dalam rangkaian osilator untuk menghasilkan sinyal dengan frekuensi tertentu. Salah satu contoh penggunaannya adalah pada rangkaian pengendali waktu untuk jam digital. - Sebagai Modulator
Sebagai modulator frekuensi, transistor S8050 dapat mengubah sinyal informasi menjadi sinyal frekuensi yang lebih tinggi. Contoh aplikasinya adalah dalam rangkaian transmisi radio FM. - Sebagai Driver
Transistor S8050 juga digunakan sebagai driver untuk motor atau relay, yang berfungsi untuk mengaktifkan atau mematikan beban daya yang lebih besar, seperti dalam sistem pengendali motor DC atau saklar relai.
Dengan fleksibilitas ini, transistor S8050 banyak digunakan dalam berbagai rangkaian elektronika untuk aplikasi pengendalian arus, penguatan sinyal, dan pengolahan frekuensi.
Penutup
Sebagai penutup, dapat disimpulkan bahwa Transistor S8050 adalah salah satu komponen elektronik yang sering digunakan dalam berbagai aplikasi, terutama pada rangkaian penguat sinyal dan saklar. Dengan kemampuannya yang handal dalam mengendalikan arus listrik, transistor ini menjadi pilihan utama dalam desain rangkaian elektronik.
Memahami fungsi dan karakteristiknya sangat penting bagi para teknisi dan insinyur dalam merancang sistem elektronik yang efisien. Jadi, bagi Anda yang tertarik untuk mempelajari lebih lanjut tentang komponen elektronik, khususnya transistor, S8050 adalah salah satu jenis transistor yang layak untuk dipelajari dan diaplikasikan dalam berbagai proyek elektronik.
