Bengkeltv – Mengenal Cara Kerja Motor Brushless Secara Lengkap. Motor brushless, atau motor tanpa sikat, telah menjadi pilihan utama dalam berbagai aplikasi, mulai dari kendaraan listrik hingga perangkat elektronik dan robotika. Berbeda dengan motor listrik konvensional yang menggunakan sikat untuk mengalirkan arus ke rotor, motor brushless mengandalkan prinsip elektromagnetik yang lebih efisien dan tahan lama.
Dalam artikel ini, kita akan membahas cara kerja motor brushless, kelebihan-kelebihannya, serta berbagai jenis dan aplikasinya dalam dunia industri modern. Dengan memahami cara kerja motor brushless, Anda akan lebih mengapresiasi betapa teknologinya dapat meningkatkan performa dan daya tahan perangkat yang menggunakannya.
Pengertian Motor Brushless
Motor brushless adalah jenis motor listrik yang pada dasarnya merupakan motor DC, tetapi dengan konstruksi yang berbeda dan lebih canggih. Motor ini banyak digunakan dalam aplikasi-aplikasi modern seperti pesawat tanpa awak (drone), kendaraan listrik, hingga peralatan elektronik lainnya. Seiring dengan berkembangnya teknologi mikrokontroler yang dapat mengontrol motor dengan lebih presisi, penggunaan motor brushless semakin populer, terutama pada perangkat yang membutuhkan efisiensi tinggi dan kontrol kecepatan yang akurat.
Berbeda dengan motor DC konvensional yang dapat langsung digunakan hanya dengan diberi daya, motor brushless memerlukan modul tambahan untuk pengendalian kecepatannya, yaitu ESC (Electronic Speed Controller). ESC berfungsi untuk mengatur kecepatan putaran motor dengan mengontrol distribusi arus ke kumparan-kumparan stator yang ada pada motor.
Salah satu keuntungan utama dari motor brushless adalah kemampuannya untuk mencapai kecepatan atau RPM yang sangat tinggi. Karena itu, motor ini sangat cocok digunakan pada perangkat-perangkat yang memerlukan putaran cepat dan daya dorong yang besar, seperti drone dan kapal cepat tak berawak, di mana motor brushless berfungsi sebagai penggerak utama propeller atau baling-baling. Keunggulan lain yang ditawarkan oleh motor ini adalah daya tahan yang lebih lama dan keandalan yang tinggi, karena tidak ada gesekan mekanis dari sikat yang dapat mengalami keausan.
Motor brushless juga dikenal dengan sebutan BLDC (Brushless Direct Current). Seperti namanya, motor BLDC adalah motor jenis DC yang tidak menggunakan sikat (brush) untuk menghantarkan arus ke rotor. Pada motor DC konvensional atau Brushed, sikat berfungsi untuk mengalirkan daya ke rotor yang berputar dalam medan magnet tetap, dan arus yang mengalir melalui sikat ini menyebabkan rotor berputar. Namun, karena motor brushless tidak memiliki sikat, komutasi atau pengubahan arah arus yang dibutuhkan untuk memutar rotor dilakukan oleh rangkaian elektronik yang ada pada ESC, yang menggantikan peran sikat dalam motor konvensional.
Penggunaan rangkaian elektronik dalam komutasi memberikan banyak keuntungan, seperti efisiensi energi yang lebih baik, kurangnya pemeliharaan (karena tidak ada sikat yang aus), dan pengurangan gesekan yang membuat motor lebih tahan lama dan stabil pada berbagai kondisi operasional. Dengan karakteristik-karakteristik tersebut, motor brushless menjadi pilihan utama dalam aplikasi-aplikasi yang membutuhkan kinerja tinggi, efisiensi, dan keandalan.
Cara Kerja motor Brushless
Motor brushless bekerja dengan prinsip dasar elektromagnetik yang serupa dengan motor DC konvensional, namun dengan perbedaan signifikan dalam cara komutasi dan pengendalian arus. Salah satu komponen utama pada motor brushless adalah belitan stator yang terhubung dengan rangkaian kontrol elektronik yang sangat penting untuk mengatur kecepatan dan arah putaran motor. Berikut adalah penjelasan lebih mendalam mengenai cara kerja motor brushless:
Pada motor brushless, belitan stator (bagian statis dari motor) dihubungkan ke rangkaian kontrol elektronik. Rangkaian ini memberikan sinyal frekuensi dengan daya besar, yang mengalir melalui belitan stator. Ketika arus listrik mengalir melalui belitan ini, ia menghasilkan medan magnet yang memiliki kutub-kutub tertentu, sesuai dengan arah aliran arus.
1. Prinsip Medan Magnet
Medan magnet yang dihasilkan oleh belitan stator akan berinteraksi dengan magnet permanen yang terdapat pada rotor (bagian yang bergerak). Pada prinsipnya, kutub magnet yang berlawanan akan saling tarik menarik, sedangkan kutub yang sama akan saling tolak-menolak. Ini adalah prinsip dasar yang menggerakkan rotor motor brushless.
Sebagai contoh, ketika belitan stator menghasilkan kutub utara, ia akan menarik kutub selatan dari rotor dan menolak kutub utara rotor. Begitu pula sebaliknya, ketika belitan stator menghasilkan kutub selatan, ia akan menarik kutub utara dari rotor dan menolak kutub selatan rotor.
2. Gerakan Rotor
Karena belitan stator dipasang dalam konfigurasi melingkar di sekitar rotor, interaksi antara kutub magnet stator dan rotor akan menghasilkan gerakan putaran pada rotor. Perubahan kutub medan magnet pada stator yang terus-menerus terjadi sesuai dengan sinyal dari rangkaian kontrol, akan menyebabkan rotor berputar secara kontinyu. Setiap kali kutub pada stator berubah, rotor akan diputar lebih jauh menuju posisi di mana kutub magnet pada rotor dan stator saling tarik menarik.
Dengan cara ini, rotor terus berputar tanpa adanya sikat (brush), yang menjadi perbedaan utama antara motor brushless dan motor DC konvensional. Rangkaian kontrol elektronik (ESC) akan terus mengubah arah arus pada belitan stator untuk menjaga rotor tetap berputar dengan kecepatan dan arah yang diinginkan.
3. Keunggulan dan Efisiensi
Karena tidak ada gesekan dari sikat yang mengalirkan arus ke rotor, motor brushless memiliki efisiensi yang jauh lebih tinggi dibandingkan dengan motor DC biasa. Selain itu, tanpa adanya sikat, motor ini memiliki masa pakai yang lebih lama, lebih tahan lama terhadap panas dan kelembapan, serta membutuhkan lebih sedikit perawatan.

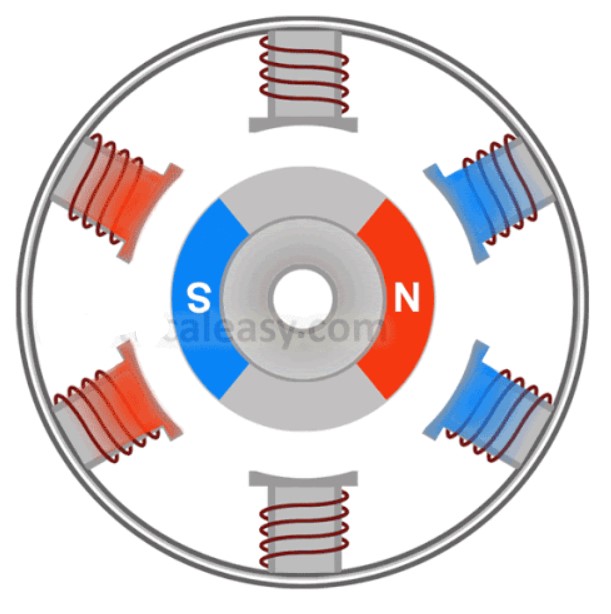

Animasi berikut ini dapat membantu memvisualisasikan cara kerja motor brushless, menunjukkan bagaimana medan magnet yang dihasilkan oleh belitan stator berinteraksi dengan rotor dan menyebabkan perputaran.
Jenis-Jenis Motor Brushless
Motor brushless memiliki beberapa jenis konfigurasi yang dirancang untuk memenuhi berbagai kebutuhan aplikasi. Secara umum, ada tiga konfigurasi utama motor brushless, dengan konfigurasi tiga fasa BLDC (Brushless Direct Current) menjadi yang paling sering digunakan. Konfigurasi tiga fasa ini memberikan keseimbangan yang optimal dalam hal efisiensi, kontrol, dan kinerja, menjadikannya pilihan utama untuk aplikasi seperti drone, kendaraan listrik, dan berbagai perangkat elektronik.
Selain konfigurasi fasa, motor brushless juga dibedakan berdasarkan desain konstruksi rotornya. Secara garis besar, motor brushless terdiri dari dua jenis desain utama: inner rotor (rotor dalam) dan outer rotor (rotor luar). Meskipun kedua desain ini berbeda dalam penempatan rotor dan stator, ada kesamaan dalam prinsip dasar kerja motor brushless, yaitu magnet permanen yang terpasang pada rotor dan belitan stator yang menghasilkan medan magnet.
Berikut penjelasan lebih lanjut mengenai kedua jenis desain utama motor brushless:
1. Inner Rotor (Inrunner)
Desain inner rotor atau rotor dalam adalah desain yang lebih konvensional pada motor brushless. Pada desain ini, rotor terletak di inti motor, di mana magnet permanen dipasang pada bagian rotor yang terletak di dalam motor. Belitan stator diletakkan di sekitar rotor, yang berada di tengah motor.
Karakteristik utama dari motor dengan desain inner rotor adalah bahwa rotor yang lebih kecil dan lebih ringan berada di pusat, sementara stator berfungsi untuk menghasilkan medan magnet yang berinteraksi dengan rotor. Motor inner rotor umumnya lebih efisien dalam hal daya dan lebih sering digunakan dalam aplikasi yang membutuhkan kecepatan tinggi dan kompak, seperti drone dan robotik. Kecepatan rotasi yang tinggi memungkinkan desain motor ini untuk memberikan torsi yang baik dalam ukuran yang relatif kecil.
2. Outer Rotor (Outrunner)
Desain outer rotor atau rotor luar adalah kebalikan dari desain inner rotor. Dalam desain ini, rotor terletak di luar stator, sementara stator berada di dalam rotor. Magnet permanen dipasang pada rotor yang mengelilingi stator, sehingga rotor menjadi bagian yang bergerak di luar motor.
Motor dengan desain outer rotor biasanya memiliki rotor yang lebih besar dan berat, namun dengan keuntungan berupa torque atau torsi yang lebih besar pada kecepatan yang lebih rendah. Ini membuat motor outer rotor sangat cocok untuk aplikasi yang memerlukan daya dorong tinggi, seperti pada kendaraan listrik atau kapal tak berawak. Desain ini memungkinkan rotor menghasilkan torsi lebih banyak, meskipun memiliki efisiensi yang sedikit lebih rendah pada kecepatan tinggi dibandingkan dengan inner rotor. Namun, motor dengan desain outer rotor cenderung lebih stabil dan lebih mampu bertahan dalam kondisi beban berat.
Kelebihan Motor Brushless
Motor brushless memiliki sejumlah kelebihan signifikan dibandingkan dengan motor DC konvensional yang menggunakan sikat untuk mengalirkan arus ke rotor. Keunggulan utama motor brushless datang dari cara komunikasi elektronik yang menggantikan fungsi sikat tradisional, memberikan kinerja yang lebih optimal dan lebih efisien dalam berbagai aplikasi. Berikut adalah beberapa kelebihan utama motor brushless:
1. Tidak Ada Keausan (Karena Tidak Ada Sikat)
Salah satu kelebihan paling mencolok dari motor brushless adalah tidak adanya sikat pada komponen motor. Pada motor DC konvensional, sikat berfungsi untuk menghubungkan arus listrik ke rotor yang berputar. Seiring waktu, sikat ini akan mengalami keausan akibat gesekan terus-menerus dengan komutator. Akibatnya, motor DC biasa membutuhkan perawatan rutin, seperti penggantian sikat, untuk menjaga kinerjanya.
Sebaliknya, motor brushless tidak memiliki komutator atau sikat, sehingga keausan mekanis yang biasanya terjadi pada motor konvensional dapat dihindari. Ini menjadikan motor brushless lebih tahan lama dan membutuhkan lebih sedikit perawatan dibandingkan motor dengan sikat.
2. Efisiensi Tinggi
Motor brushless menawarkan efisiensi yang jauh lebih tinggi dibandingkan dengan motor DC biasa. Tanpa sikat yang menyebabkan gesekan dan kehilangan energi, motor brushless dapat mengonversi energi listrik menjadi energi mekanik dengan lebih efektif. Hal ini menjadikannya pilihan ideal untuk aplikasi yang membutuhkan penghematan energi, seperti pada drone, kendaraan listrik, dan perangkat portabel.
Karena efisiensinya yang tinggi, motor brushless juga meminimalkan pemborosan energi dalam bentuk panas, yang sering terjadi pada motor konvensional. Dengan demikian, motor brushless bekerja lebih dingin dan lebih efisien dalam pengoperasian jangka panjang.
3. Karakteristik Kecepatan vs Torsi yang Lebih Baik
Motor brushless menawarkan karakteristik kecepatan dan torsi yang lebih baik dibandingkan motor dengan sikat. Pada motor DC biasa, hubungan antara kecepatan dan torsi sering kali memiliki trade-off yang jelas — semakin tinggi kecepatan, semakin rendah torsi yang dihasilkan, dan sebaliknya.
Namun, pada motor brushless, berkat pengaturan elektronik yang lebih canggih, motor ini dapat mengelola kecepatan dan torsi secara lebih seimbang, memberikan kinerja yang optimal pada berbagai kondisi operasi. Ini sangat menguntungkan untuk aplikasi yang memerlukan torsi tinggi pada kecepatan rendah dan kecepatan tinggi pada beban ringan, seperti pada aplikasi drone dan robotika.
4. Umur Penggunaan yang Panjang
Karena tidak ada keausan mekanis akibat gesekan sikat dan komutator, motor brushless memiliki umur pakai yang lebih panjang. Kehidupan motor yang lebih lama ini membuat motor brushless menjadi investasi jangka panjang yang lebih ekonomis. Pengurangan kebutuhan akan perawatan juga berkontribusi pada pengurangan biaya operasional dan meningkatkan daya tahan motor dalam berbagai kondisi lingkungan yang keras.
5. Lebih Sedikit Kebisingan
Motor DC konvensional sering menghasilkan kebisingan mekanis akibat gesekan antara sikat dan komutator. Sebaliknya, motor brushless bekerja lebih tenang karena tidak ada komponen bergerak yang saling bergesekan seperti pada motor dengan sikat. Dengan menggunakan kontrol elektronik untuk mengatur pergerakan rotor, motor brushless dapat beroperasi dengan lebih sedikit kebisingan, yang sangat berguna dalam aplikasi yang membutuhkan lingkungan kerja yang tenang, seperti pada drone atau perangkat medis.
Penutup
Demikianlah penjelasan mengenai cara kerja motor brushless, sebuah teknologi yang semakin populer dalam berbagai aplikasi, mulai dari kendaraan listrik hingga perangkat elektronik. Dengan prinsip kerja yang efisien dan minim perawatan, motor brushless menawarkan banyak keunggulan dibandingkan motor konvensional, seperti daya tahan yang lebih lama, performa yang lebih stabil, dan konsumsi energi yang lebih rendah.
Memahami cara kerja motor brushless bukan hanya penting untuk para insinyur dan teknisi, tetapi juga bagi pengguna yang ingin memanfaatkan teknologi ini dalam kehidupan sehari-hari. Semoga artikel ini memberikan wawasan baru dan membantu Anda lebih mengenal motor brushless dalam konteks yang lebih luas.
