Bengkeltv – Cara Kerja Sensor PIR Arduino dan Karakteristiknya. Cara Kerja Sensor PIR Arduino menjadi salah satu topik yang menarik bagi para penggemar elektronika dan pengembangan sistem otomatisasi. Sensor PIR (Passive Infrared) adalah perangkat yang dapat mendeteksi gerakan manusia atau hewan dengan mengukur perubahan radiasi inframerah di sekitarnya. Ketika digunakan bersama Arduino, sensor PIR memungkinkan Anda untuk membuat berbagai proyek otomatisasi, seperti sistem keamanan, lampu otomatis, atau alat deteksi gerakan lainnya.
Pada artikel ini, kita akan membahas cara kerja sensor PIR Arduino, bagaimana sensor ini berfungsi, serta bagaimana menghubungkannya dengan Arduino untuk membuat proyek-proyek menarik yang dapat merespons pergerakan di sekitarnya.
Sensor PIR Arduino Adalah?
Sensor PIR Arduino adalah sensor yang digunakan untuk mendeteksi pancaran sinar inframerah dari objek di sekitarnya. PIR (Passive Infrared Receiver) memiliki sifat pasif, yang berarti sensor ini tidak memancarkan sinar inframerah, melainkan hanya menerima radiasi sinar inframerah yang ada di sekitar lingkungan. Sensor ini bekerja berdasarkan prinsip deteksi perubahan radiasi panas yang dipancarkan oleh objek, terutama manusia atau hewan yang memiliki suhu tubuh tertentu. Karena semua objek, termasuk manusia, memancarkan energi radiasi dalam bentuk inframerah, sensor PIR dapat mendeteksi pergerakan ketika ada perubahan pola radiasi yang diterima.
Ketika ada gerakan, seperti seseorang yang melewati area sensor, maka sensor PIR akan membandingkan perubahan pancaran inframerah yang diterima dalam setiap satuan waktu. Jika ada perbedaan signifikan, misalnya seseorang bergerak melalui sumber inframerah yang lain seperti dinding atau benda lainnya, maka sensor PIR akan mendeteksi perubahan tersebut sebagai pergerakan. Perubahan pembacaan inilah yang memicu sensor untuk menghasilkan output yang menandakan adanya deteksi gerakan.
Sensor PIR sering digunakan dalam berbagai aplikasi, seperti sistem keamanan, lampu otomatis, dan perangkat otomatisasi rumah lainnya. Sensor ini sangat efisien dalam mendeteksi gerakan dengan konsumsi daya yang rendah, yang membuatnya sangat ideal untuk proyek berbasis Arduino. Salah satu keuntungan utama sensor PIR adalah kemampuannya untuk mendeteksi gerakan pada jarak yang cukup jauh dengan desain yang kompak dan mudah digunakan. Dengan output biner (0 atau 1), sensor PIR juga memudahkan pengguna dalam merancang logika program pada proyek-proyek berbasis mikrokontroler seperti Arduino.
Selain itu, sensor PIR memerlukan daya yang sangat rendah untuk berfungsi, sehingga tidak membutuhkan banyak energi, yang membuatnya cocok untuk berbagai aplikasi yang memerlukan efisiensi daya, seperti sistem otomatisasi rumah dan perangkat portabel. Karena itu, sensor PIR Arduino menjadi pilihan populer dalam proyek-proyek yang melibatkan deteksi gerakan dan otomatisasi berbasis mikrocontroller.

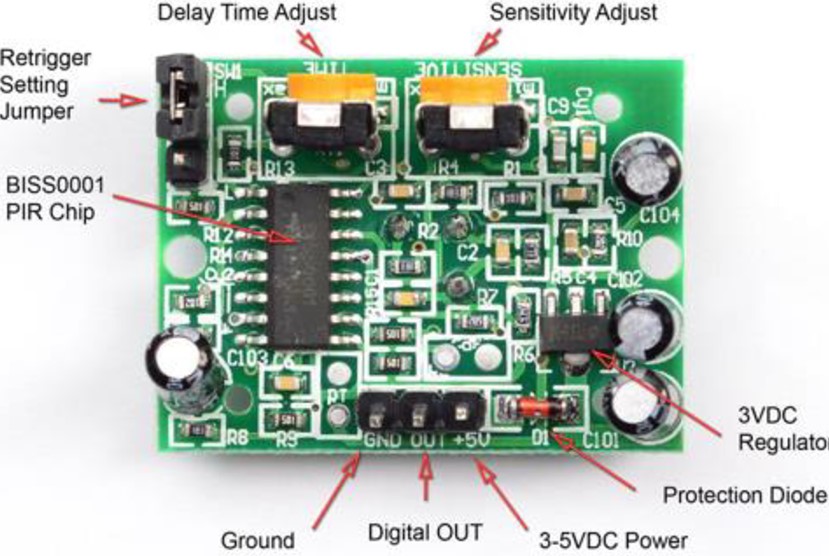

Bagian-Bagian Sensor PIR
- Time Delay Adjust: Digunakan untuk mengatur durasi pulsa HIGH yang dihasilkan saat sensor mendeteksi gerakan.
- Sensitivity Adjust: Berfungsi untuk mengatur tingkat sensitivitas sensor dalam mendeteksi pergerakan.
- Regulator 3VDC: Menyediakan tegangan 3V DC yang stabil untuk operasi sensor.
- Protection Diode: Memberikan perlindungan terhadap kesalahan pemasangan antara VCC dan GND.
- DC Power: Input tegangan (3-12V). Tegangan ideal untuk sensor adalah 5V.
- Output Digital: Menghasilkan sinyal output digital dari sensor.
- Ground: Digunakan untuk menghubungkan sensor dengan ground (GND).
- BISS0001: IC pengontrol utama dari sensor pyroelectric.
- Jumper Pin: Digunakan untuk mengatur output dari pin digital sensor.
Cara Kerja Sensor PIR Arduino
Sensor PIR (Passive Infrared) memiliki kemasan berbentuk setengah bola berwarna putih, yang berfungsi untuk melindungi komponen internal dan juga meneruskan radiasi inframerah ke sensor utama di dalamnya, yaitu sensor pyroelektrik. Komponen kecil yang terletak di tengah kemasan sensor PIR adalah sensor pyroelektrik, yang memiliki peran utama dalam mendeteksi tingkat radiasi inframerah yang ada di sekitarnya.
Setiap benda, baik hidup maupun mati, memancarkan radiasi dalam bentuk gelombang inframerah dengan tingkat radiasi yang bervariasi. Semakin panas suatu objek, semakin tinggi pula radiasi inframerah yang dipancarkan. Sensor PIR bekerja dengan mendeteksi perubahan dalam tingkat radiasi inframerah yang ada di lingkungan sekitar.
Sensor pyroelektrik memiliki dua elemen terpisah yang dirancang untuk mendeteksi perbedaan dalam radiasi inframerah yang diterimanya. Ketika kedua bagian sensor ini mendeteksi tingkat radiasi yang sama, maka sensor tidak akan mendeteksi gerakan, dan kondisi output sensor akan bernilai LOW (0). Sebaliknya, jika ada perbedaan dalam tingkat radiasi yang diterima, misalnya akibat pergerakan objek yang mengeluarkan radiasi inframerah yang berbeda, sensor akan menghasilkan HIGH (1), menandakan bahwa ada pergerakan yang terdeteksi. Berikut ringkasan dari Cara Kerja Sensor PIR Arduino :
Proses Deteksi:
Sensor PIR bekerja dengan cara menangkap pancaran inframerah dari objek di sekitarnya. Radiasi inframerah yang tertangkap akan melewati lensa Fresnel, yang berfungsi untuk memfokuskan radiasi tersebut ke sensor pyroelektrik. Radiasi inframerah ini mengandung energi panas, yang akan mempengaruhi sensor pyroelektrik sehingga menghasilkan arus listrik. Arus listrik ini kemudian akan menciptakan tegangan, yang diukur secara analog oleh sensor.Setelah itu, komparator akan membandingkan sinyal yang diterima dari sensor pyroelektrik dengan tegangan referensi tertentu. Berdasarkan perbandingan ini, komparator mengeluarkan sinyal biner (logika 0 atau 1). Sensor PIR hanya menghasilkan dua kondisi output, yaitu 0 jika tidak ada pergerakan yang terdeteksi (radiasi inframerah tetap), dan 1 jika ada perubahan dalam pancaran inframerah, yang berarti ada pergerakan.
Rentang Deteksi:
Sensor PIR bekerja paling efektif pada panjang gelombang inframerah antara 8 hingga 14 mikrometer, yang merupakan rentang panjang gelombang radiasi inframerah yang dipancarkan oleh objek-objek dengan suhu tubuh yang sesuai, seperti manusia. Tubuh manusia menghasilkan radiasi inframerah dengan panjang gelombang sekitar 9-10 mikrometer, yang dapat terdeteksi dengan sangat baik oleh sensor PIR. Inilah sebabnya mengapa sensor PIR sangat efektif digunakan sebagai human detector.Secara teknis, sensor PIR hanya akan mendeteksi adanya perubahan pancaran inframerah. Dengan kata lain, sensor ini tidak dapat mendeteksi objek yang diam atau tidak bergerak, melainkan hanya merespons pergerakan objek yang menyebabkan perubahan radiasi inframerah yang diterima. Sensor PIR sangat berguna dalam berbagai aplikasi, seperti sistem keamanan otomatis, lampu yang menyala saat ada orang, dan perangkat otomatisasi rumah lainnya.
Secara keseluruhan, cara kerja sensor PIR Arduino ini memungkinkan deteksi pergerakan yang efisien dan hemat energi, menjadikannya pilihan yang sangat baik untuk berbagai proyek berbasis Arduino yang membutuhkan deteksi gerakan.
Karakteristik Sensor PIR Arduino
Sensor PIR (Passive Infrared) untuk Arduino memiliki beberapa karakteristik penting yang menjadikannya komponen yang sangat berguna dalam berbagai aplikasi deteksi gerakan. Berikut adalah penjelasan lebih lanjut mengenai karakteristik utama dari sensor PIR Arduino:
- Dimensi:
Sensor PIR Arduino memiliki dimensi kompak yang memudahkan pemasangannya dalam berbagai jenis proyek. Dengan panjang 32mm, lebar 24mm, dan tinggi 26mm, sensor ini cukup kecil dan ringan, sehingga ideal untuk digunakan dalam perangkat yang memerlukan ruang terbatas atau sistem portable. - Supply Tegangan:
Sensor PIR ini dapat beroperasi dengan tegangan input 4-12V DC, dengan 5V sebagai tegangan yang direkomendasikan untuk operasi yang optimal. Rentang tegangan ini membuat sensor PIR Arduino kompatibel dengan berbagai sumber daya, seperti baterai 5V, power bank, atau adaptor AC-DC. - Output:
Sensor PIR Arduino menghasilkan output digital. Output ini terdiri dari dua kondisi logika, yaitu HIGH (1) dan LOW (0), yang menunjukkan apakah ada gerakan yang terdeteksi atau tidak. Ini memudahkan pengolahan data dalam proyek berbasis Arduino karena output biner ini mudah diproses oleh mikrokontroler. - Konsumsi Arus:
Sensor PIR ini memiliki konsumsi arus yang relatif rendah, yaitu sekitar 65mA. Konsumsi daya yang rendah ini menjadikannya efisien dalam penggunaan energi, sehingga cocok untuk aplikasi berbasis baterai atau sistem yang membutuhkan efisiensi daya tinggi. - Mode Deteksi:
Sensor PIR Arduino dapat beroperasi dalam dua mode utama:
Repeatable: Dalam mode ini, sensor dapat mendeteksi pergerakan secara berulang. Artinya, setiap kali ada gerakan yang terdeteksi, sensor akan mengirimkan sinyal HIGH dan kembali ke kondisi LOW setelah beberapa waktu.
Non Repeatable: Dalam mode ini, sensor hanya akan mendeteksi pergerakan sekali dalam waktu tertentu. Setelah mendeteksi gerakan, sensor akan mengeluarkan sinyal HIGH dan tetap dalam kondisi ini sampai sistem di-reset. - Jangkauan Deteksi:
Sensor PIR Arduino memiliki jangkauan deteksi hingga 6 meter, yang memungkinkan untuk digunakan dalam berbagai situasi. Jangkauan ini cukup panjang untuk aplikasi seperti sistem alarm keamanan atau sensor otomatis di ruang besar. Namun, jangkauan deteksi dapat bervariasi tergantung pada lingkungan dan orientasi sensor. - Suhu Operasi:
Sensor PIR Arduino dapat beroperasi dalam rentang suhu yang cukup luas, yaitu antara -20°C hingga 80°C. Hal ini memungkinkan sensor untuk digunakan dalam berbagai kondisi lingkungan, baik di dalam ruangan dengan suhu yang stabil maupun di luar ruangan dengan perubahan suhu yang lebih ekstrem.
Secara keseluruhan, sensor PIR Arduino memiliki dimensi kecil, efisiensi daya, dan kemampuan deteksi gerakan yang baik dengan jangkauan hingga 6 meter. Dengan karakteristik ini, sensor PIR sangat cocok untuk berbagai aplikasi, seperti sistem keamanan, automasi rumah, dan perangkat berbasis Arduino yang memerlukan deteksi gerakan secara akurat dan hemat energi.
Penutup
Sebagai penutup, cara kerja sensor PIR Arduino merupakan salah satu topik yang sangat menarik bagi para penggemar teknologi dan elektronik. Sensor PIR (Passive Infrared) digunakan untuk mendeteksi gerakan dengan memanfaatkan radiasi inframerah yang dipancarkan oleh objek panas, seperti manusia atau hewan. Dengan menghubungkannya ke board Arduino, kita dapat dengan mudah membuat sistem deteksi gerakan yang dapat digunakan dalam berbagai aplikasi, seperti sistem keamanan, otomatisasi rumah, atau robotika.
Pemrograman yang sederhana dan integrasi yang mudah menjadikan sensor PIR Arduino sebagai pilihan yang tepat untuk proyek DIY atau aplikasi berbasis Internet of Things (IoT). Dengan memahami cara kerja sensor PIR Arduino, kita dapat lebih kreatif dalam mengembangkan berbagai solusi inovatif yang mengandalkan teknologi sensor.
