Bengkeltv – Cara Merakit Power Sanken 400 Watt Stereo : Lengkap. Jika Anda seorang penggemar audio yang ingin meningkatkan kualitas sistem suara Anda, merakit power amplifier Sanken 400 Watt Stereo bisa menjadi pilihan yang menarik. Power amplifier ini terkenal dengan kemampuannya menghasilkan suara yang jernih dan bertenaga, serta kestabilan yang baik untuk berbagai kebutuhan audio.
Dalam artikel ini, kami akan membahas cara merakit power Sanken 400 Watt Stereo secara lengkap, mulai dari pemilihan komponen yang tepat hingga langkah-langkah perakitan yang mudah diikuti. Dengan pemahaman yang baik dan sedikit kesabaran, Anda akan dapat merakit amplifier Sanken 400 Watt ini sendiri dan menikmati kualitas audio superior di rumah Anda.
Komponen Yang Dibutuhkan Untuk Merakit Power Sanken 400 Watt Stereo
Untuk merakit Power Sanken 400 Watt Stereo, ada beberapa komponen penting yang perlu disiapkan, antara lain:

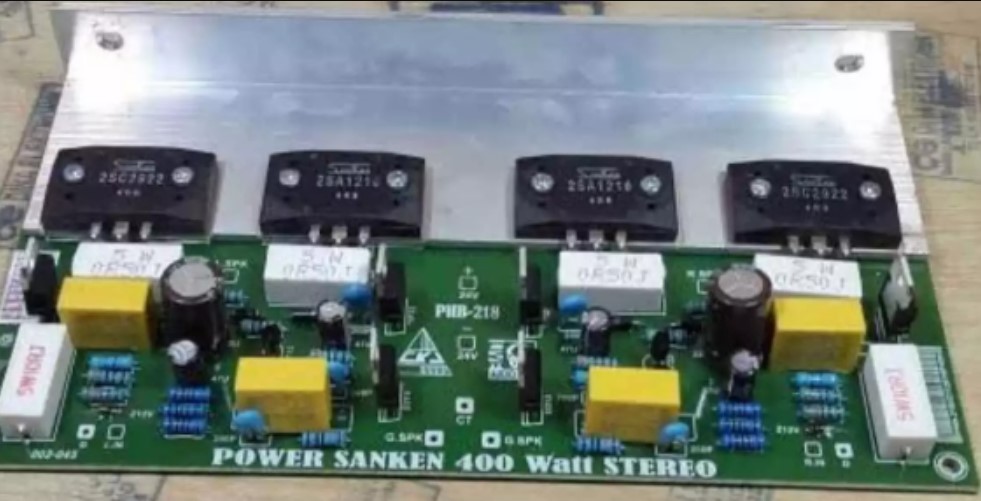

- Kit Power Amplifier 400 Watt Stereo
Modul amplifier ini merupakan inti dari rakitan, yang dapat dibeli di toko elektronik dengan berbagai pilihan sesuai anggaran. Kualitas kit amplifier bergantung pada komponen yang digunakan, konstruksi rangkaian, dan kualitas PCB. - Kit Catu Daya 10 Amper
Power supply yang digunakan harus mampu menyediakan arus besar. Pilihlah dioda berkualitas tinggi dan kapasitor (elko) minimal 10.000uF/50V. Alternatifnya, Anda juga dapat mempertimbangkan power supply jenis switching untuk bobot lebih ringan dan ripple tegangan lebih rendah. - Kit Speaker Protektor
Komponen ini penting untuk melindungi speaker dari tegangan DC transien saat amplifier pertama kali dinyalakan, yang dapat merusak speaker jika dibiarkan. - Trafo 10 Amper
Trafo dengan kapasitas 10 Ampere yang asli sangat diperlukan untuk memastikan daya output maksimal. Pastikan trafo memiliki kualitas yang baik dan dapat menyediakan arus yang stabil. - Box Power Amplifier
Pilihlah box amplifier yang proporsional dengan ukuran komponen lainnya, seperti trafo dan kabel. Box yang terlalu kecil atau besar dapat mengurangi efisiensi dan estetika rakitan. - Kipas Pendingin
Kipas ini berfungsi untuk menjaga suhu dalam box amplifier tetap stabil, terutama untuk penggunaan di luar ruangan atau dalam jangka panjang, seperti dalam konser.
Dengan memahami dan menyiapkan komponen-komponen ini, Anda siap untuk merakit power amplifier Sanken 400 Watt Stereo dengan hasil yang optimal.
Peralatan Diperlukan
Setelah semua komponen telah tersedia, Kalian juga memerlukan peralatan pendukung pemasangan agar prosesnya lebih mudah. Beberapa peralatan yang perlu dipersiapkan meliputi:
- Gunting atau pisau kater.
- Multimeter.
- Obeng-obeng.
- Solder dan timah solder.
- Tang potong dan tang lancip.
- Dan peralatan lainnya.
Peralatan-peralatan ini akan sangat membantu dan memudahkan proses perakitan. Bahkan, terdapat pula peralatan lain yang dapat memberikan bantuan tambahan dalam merakit.
Tahapan Cara Merakit Power Sanken 400 Watt Stereo
Setelah semua komponen dan modul telah disiapkan, tahap selanjutnya adalah merakit Power Sanken 400 Watt Stereo ke dalam kotak untuk membentuk satu kesatuan yang fungsional. Meskipun proses perakitan secara umum cukup sederhana, terdapat beberapa hal yang perlu diperhatikan agar hasilnya maksimal.
1. Persiapkan Kotak Amplifier
Langkah pertama adalah menyiapkan kotak amplifier yang sesuai dengan ukuran dan desain komponen. Pastikan kotak cukup besar untuk menampung semua modul, kit, dan trafo dengan jarak yang cukup agar tidak saling bersentuhan. Hal ini penting untuk mencegah overheating dan memastikan aliran udara yang optimal.
2. Pemasangan Modul dan Kit
Mulailah dengan memasang kit power amplifier dan catu daya ke dalam kotak. Tempatkan kit amplifier pada posisi yang mudah diakses, dan pastikan bahwa konektor input/output dapat dijangkau dengan baik. Koneksi antara komponen perlu dilakukan dengan cermat, mengikuti diagram skematik yang tepat.
3. Pengaturan Trafo
Trafo dengan kapasitas 10 Ampere harus dipasang dengan hati-hati. Pastikan trafo terpasang dengan baik dan tidak mengganggu aliran udara di dalam kotak. Tempatkan trafo di lokasi yang tidak terlalu dekat dengan komponen sensitif lainnya untuk mencegah gangguan elektromagnetik.
4. Pemasangan Kipas Pendingin
Pemasangan kipas pendingin atau blower sangat penting untuk menjaga suhu di dalam kotak amplifier tetap stabil. Tempatkan kipas di bagian belakang kotak dekat dengan pendingin aluminium, agar udara panas dapat dikeluarkan dengan efektif. Pastikan arah aliran udara dari kipas mendukung sirkulasi yang baik, menggantikan udara panas dengan udara dingin.
5. Pengaturan Kabel dan Koneksi
Pengaturan kabel sangat krusial, terutama untuk menghindari kesalahan polaritas yang dapat merusak kit amplifier. Pastikan semua kabel terhubung dengan benar dan terisolasi dengan baik. Hindari penempatan kabel yang terlalu rapat, agar tidak terjadi short circuit atau gangguan lainnya.
6. Pengecekan Polaritas
Sebelum menghubungkan power amplifier ke sumber listrik, pastikan bahwa polaritas catu daya sudah benar. Kesalahan polaritas bisa menyebabkan kerusakan permanen pada kit amplifier. Untuk meminimalisir risiko kerusakan, disarankan untuk melakukan pengujian awal menggunakan tegangan rendah (sekitar +/- 9VDC). Ini akan memberikan proteksi tambahan jika ada kesalahan dalam pemasangan atau penghubungan.
7. Pengujian Awal
Setelah semua komponen terpasang dan kabel terhubung dengan baik, lakukan pengujian awal. Gunakan tegangan rendah agar jika ada kesalahan dalam sambungan atau komponen yang terhubung secara tidak sengaja, tegangan rendah ini tidak akan menyebabkan kerusakan serius pada transistor power. Ini adalah langkah yang sangat penting untuk memastikan semuanya bekerja dengan baik sebelum meningkatkan tegangan ke nilai normal.
8. Pengaturan Tegangan Normal
Jika semuanya berjalan lancar selama pengujian awal, Anda dapat melanjutkan dengan mengembalikan tegangan ke nilai normal yang dibutuhkan oleh power amplifier, yang biasanya berkisar antara 25 VDC hingga 42 VDC, tergantung pada jenis kit yang digunakan. Setelah itu, power amplifier siap untuk digunakan dan diuji dengan sinyal audio.
Dengan mengikuti langkah-langkah tersebut secara teliti dan hati-hati, Anda dapat merakit Power Sanken 400 Watt Stereo dengan hasil yang optimal dan berkualitas. Pastikan setiap tahapan dilakukan dengan cermat untuk memastikan amplifier bekerja dengan baik dan dapat bertahan lama.
Penutup
Sebagai penutup, merakit Power Sanken 400 Watt Stereo membutuhkan ketelitian dan pemahaman yang baik tentang komponen-komponen elektronik serta cara pemasangannya. Dengan mengikuti langkah-langkah yang tepat dan menggunakan peralatan yang sesuai, Anda dapat menciptakan sistem audio yang berkualitas tinggi dengan daya output yang optimal.
Jangan lupa untuk selalu memeriksa kembali setiap sambungan dan memastikan semua komponen terpasang dengan benar sebelum menghidupkan perangkat. Dengan perhatian pada detail dan kesabaran, proses perakitan Power Sanken 400 Watt Stereo akan memberikan hasil yang memuaskan, menghasilkan suara yang jernih dan bertenaga.
