Bengkeltv – Cara Modifikasi Power OCL 150 Watt. Modifikasi power amplifier OCL 150 Watt merupakan salah satu cara yang populer di kalangan teknisi audio untuk meningkatkan kualitas suara dan performa sistem audio. Power amplifier OCL (Output Capacitor-Less) dikenal dengan desain yang sederhana namun efektif dalam menghasilkan suara berkualitas tinggi. Dengan memodifikasi power OCL 150 Watt, Anda dapat mengoptimalkan kinerja amplifier agar mampu menghasilkan suara lebih jernih, bass lebih bertenaga, serta stabilitas yang lebih baik, terutama untuk kebutuhan audio yang lebih intens seperti di ruang studio atau untuk penggunaan di acara besar.
Artikel ini akan membahas langkah-langkah praktis Cara Modifikasi Power OCL 150 Watt, termasuk komponen yang perlu diganti atau ditambahkan, serta tips untuk memaksimalkan hasil modifikasi sesuai dengan kebutuhan audio Anda. Sebelum melakukan modifikasi, pastikan Anda memiliki pemahaman yang cukup mengenai rangkaian dan prinsip kerja power amplifier OCL agar hasil modifikasi bisa optimal dan aman digunakan.
Mengenal Power Amplifier OCL 150 Watt

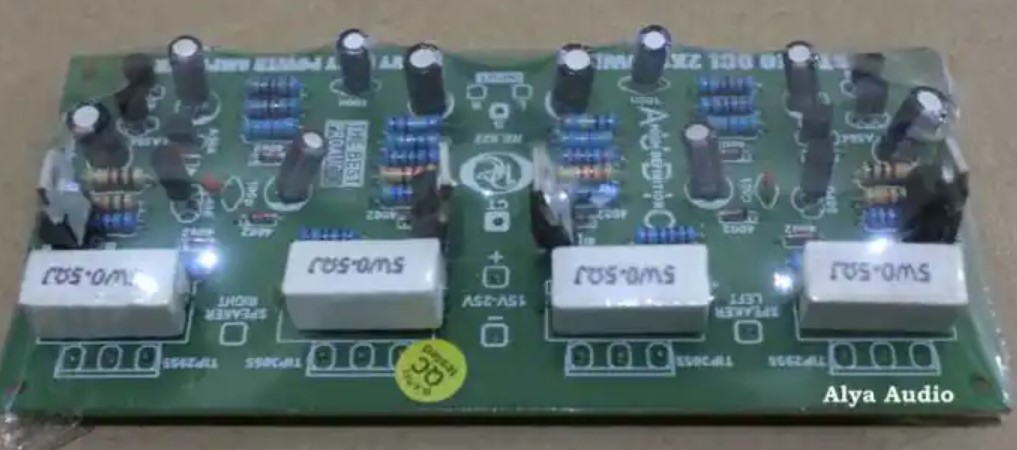

Power Amplifier OCL 150 Watt adalah sebuah kit amplifier stereo yang dirancang untuk menghasilkan suara berkualitas tinggi dengan daya output hingga 150 watt. Dengan kemampuan tersebut, amplifier ini mampu memberikan suara yang jernih dan keras, sangat ideal untuk berbagai penggunaan, baik di rumah, acara outdoor, maupun di studio musik. Amplifier ini populer di kalangan audiophile dan pengguna umum yang ingin mendapatkan kualitas audio yang baik tanpa harus merogoh kocek terlalu dalam.
Power amplifier OCL (Output Capacitor-Less) merupakan tipe penguat daya audio yang memiliki prinsip kerja mengubah sinyal audio dengan daya rendah menjadi sinyal dengan daya lebih tinggi, sehingga dapat menggerakkan speaker dengan lebih maksimal. Salah satu keunggulan utama dari amplifier OCL adalah desainnya yang tidak menggunakan kapasitor output, yang membuat rangkaiannya lebih sederhana dan lebih efisien. Sebagai amplifier kelas AB, Power OCL 150 Watt mampu memberikan efisiensi yang lebih tinggi, mencapai lebih dari 50%, dibandingkan dengan amplifier kelas A yang lebih boros energi.
Fungsi utama dari power amplifier adalah untuk memperkuat sinyal audio yang diterima dari perangkat sumber, seperti head unit, mixer, atau perangkat pemutar lainnya, hingga menghasilkan daya yang cukup untuk menggerakkan speaker dengan volume yang besar dan suara yang jelas. Dengan kata lain, amplifier ini berfungsi sebagai jembatan antara perangkat audio sumber dengan speaker, memungkinkan suara yang lemah dari sumber menjadi lebih kuat dan bisa didengar dengan jelas di berbagai ruang.
Selain harganya yang terjangkau, Power Amplifier OCL 150 Watt juga dikenal karena kualitas suaranya yang memadai, menjadikannya pilihan populer di kalangan para pecinta audio rumahan maupun mereka yang memerlukan sistem audio untuk acara-acara tertentu. Meskipun harga relatif lebih rendah dibandingkan dengan amplifier kelas atas, Power OCL 150 Watt tetap mampu menawarkan kinerja yang memadai untuk menghasilkan suara bass yang penuh, treble yang jernih, dan midrange yang seimbang.
Cara Modifikasi Power OCL 150 Watt
Power amplifier OCL (Output Capacitor-Less) 150W adalah sebuah desain amplifier yang umum digunakan untuk memberikan output suara berkualitas tinggi dengan efisiensi yang baik. Berikut adalah cara modifikasi Power OCL 150W, baik dalam versi low voltage (32V) maupun high voltage (40-65V), untuk meningkatkan kualitas suara dan kinerja perangkat.
A. Model PCB yang Dipilih
Model PCB yang dipilih adalah mono, karena model mono lebih memperhatikan routing topologi yang mengarah pada hasil output yang lebih stabil. Sementara itu, model stereo lebih fokus pada tata letak artistik, yang dapat mengorbankan stabilitas sinyal. Dengan memilih PCB mono, kualitas suara yang dihasilkan menjadi lebih jernih dan lebih stabil.
B. Modifikasi Versi Low Voltage (32V)
- Ganti Kapasitor 100nF dengan 22nF (khusus OCL 150W): Kapasitor ini berfungsi untuk menyaring sinyal infra-bass yang tidak terdengar, yang dapat mengganggu atau menyebabkan getaran pada daun speaker. Dengan menggantinya menjadi 22nF, sinyal infra-bass dapat disaring lebih efektif, meningkatkan stabilitas suara, terutama di frekuensi rendah.
- Ganti Kapasitor Elko 47uF/50V dengan 22uF/16-50V: Kapasitor ini berfungsi sebagai kapasitor resonansi untuk meningkatkan hentakan sinyal bass. Dengan kapasitor yang lebih kecil, suara bass menjadi lebih kuat dan lebih bertenaga tanpa mengorbankan kualitas frekuensi menengah dan tinggi (mid-treble). Hal ini bertujuan untuk menjaga agar daun speaker tidak terguncang berlebihan oleh getaran bass.
- Parallel R 100K dengan Kapasitor Keramik 1nF (input ke ground): Penambahan resistor 100K dan kapasitor 1nF di jalur input ground sangat penting untuk meningkatkan stabilitas sinyal, mengurangi noise yang masuk, dan mengurangi kemungkinan kerusakan pada speaker atau tweeter. Selain itu, ini juga berfungsi sebagai limiter untuk menjaga output lebih stabil dan lebih powerful.
C. Modifikasi Versi High Voltage (40-65V)
- Pindahkan Kaki Kanan Resistor 10K ke Ground: Modifikasi ini bertujuan untuk menghemat daya dan menghindari panas berlebih pada resistor tersebut, yang bisa merusak komponen lainnya.
- Kapasitor Elko Power Supply: Untuk daya yang lebih tinggi, kapasitor yang digunakan adalah:
- 2x4700uF 63V (untuk trafo dengan tegangan maksimum 45V ct)
- 4700uF/80V (untuk tegangan lebih dari 45V ct) Kapasitor ini akan mendukung kestabilan catu daya dan membantu mengurangi fluktuasi tegangan yang dapat mempengaruhi kinerja amplifier.
- Ganti Ketiga Elko dengan 47uF/100V: Penggantian kapasitor ini bertujuan untuk meningkatkan kapasitas penyimpanan energi dan ketahanan terhadap tegangan tinggi.
- Ganti Transistor A564 dengan 2N5401 (Basis Tengah):
- Transistor D438 diganti dengan MJE340.
- Transistor D313/B507 diganti dengan MJE340/MJE350 (pemasangan terbalik).
- Power Transistor menggunakan MJ15003-4 atau Sanken C2922.
- Penggantian transistor ini dilakukan untuk meningkatkan kapasitas daya dan efisiensi pengolahan sinyal, serta memastikan amplifier dapat bekerja lebih stabil pada tegangan tinggi.
- Tegangan Offset sekitar 100mV: Pada power OCL, tegangan offset adalah hal yang biasa terjadi. Untuk mengurangi offset, tambahkan resistor 560Ω di parallel dengan trimpot 2KΩ. Sesuaikan trimpot ini sehingga tegangan offset mendekati nol. Pengaturan ini penting untuk menjaga kestabilan output dan menghindari kerusakan pada transistor.
- Pengkabelan untuk Power Transistor sependek mungkin: Untuk meminimalkan resistansi dan induktansi, pastikan pengkabelan power transistor dibuat sependek mungkin. Ini juga membantu mengurangi potensi gangguan atau kehilangan daya.
- Jalur Ground Speaker dari CT Elko Power Supply: Pastikan jalur ground speaker diambil dari CT elko power supply (kembali ke nol). Ini penting untuk menjaga kestabilan sinyal dan mengurangi kemungkinan ground loop atau noise.
D. Kesimpulan dari Eksperimen
- Low Voltage (32V): Modifikasi ini menghasilkan suara yang jernih, dengan bass yang kuat dan pulen, serta daun speaker yang lebih stabil. Tidak ada gangguan bass yang berlebihan, dan seluruh rentang frekuensi tetap terjaga dengan baik.
- High Voltage (40-65V): Modifikasi ini menghasilkan suara yang stabil dan cukup bertenaga, dengan bass yang agak kering. Modifikasi ini cocok untuk speaker berdiameter 15 inci atau lebih besar. Namun, jika tegangan supply trafo dinaikkan menjadi 65V ct, resistor 2K2 dan 4K7 dapat menjadi agak hangat.
E. Peringatan
Sebaiknya modifikasi hanya dilakukan pada versi low voltage (trafo 32V ct), karena banyak transistor predriver palsu yang beredar di pasaran, seperti MJE350/MJE340 dan B649A/D669AC. Meskipun fisiknya serupa, kualitas dan kemampuan daya mereka sangat berbeda. Transistor predriver palsu dapat merusak seluruh rangkaian amplifier, termasuk transistor driver dan power transistor.
- Penggunaan transistor palsu pada tegangan tinggi dapat menyebabkan sinyal menjadi terhambat, dengan output power yang melemah dan distorsi yang meningkat.
- Oleh karena itu, jika tidak yakin dengan kualitas transistor, lebih baik tetap menggunakan versi low voltage untuk memastikan daya tahan dan kestabilan amplifier.
Penutup
Penutup artikel ini, untuk meningkatkan performa dan efisiensi perangkat audio Anda, salah satu cara yang dapat dilakukan adalah dengan modifikasi Power OCL 150 Watt. Dengan melakukan modifikasi yang tepat, Anda dapat memperbaiki kualitas suara, meningkatkan daya output, serta menyesuaikan karakteristik suara sesuai dengan kebutuhan. Namun, penting untuk memperhatikan aspek keamanan dan keahlian dalam melakukan modifikasi ini agar tidak merusak komponen internal.
Sebagai rekomendasi, pastikan untuk selalu mengikuti panduan yang ada dan jika perlu, konsultasikan dengan teknisi profesional untuk hasil terbaik. Dengan Cara Modifikasi Power OCL 150 Watt yang tepat, Power OCL 150 Watt Anda dapat memberikan performa optimal dan meningkatkan pengalaman audio Anda.
