Bengkeltv – Cara Mudah Membuat Charger Aki Otomatis. Mengisi daya aki kendaraan atau perangkat listrik lainnya adalah salah satu hal yang penting untuk menjaga kinerja dan daya tahan perangkat tersebut. Namun, mengisi daya aki secara manual sering kali bisa memakan waktu dan perhatian ekstra. Untuk itu, banyak orang yang beralih ke charger aki otomatis, yang memungkinkan proses pengisian daya berlangsung secara efisien dan aman tanpa perlu intervensi berkelanjutan.
Jika Anda tertarik untuk membuat charger aki otomatis sendiri, Anda berada di tempat yang tepat! Dalam artikel ini, kami akan membahas cara mudah membuat charger aki otomatis yang dapat membantu Anda menghemat waktu dan menjaga aki tetap dalam kondisi optimal. Dengan memahami prinsip dasar dan bahan-bahan yang diperlukan, Anda dapat dengan mudah membuat alat pengisian aki yang cerdas dan praktis.

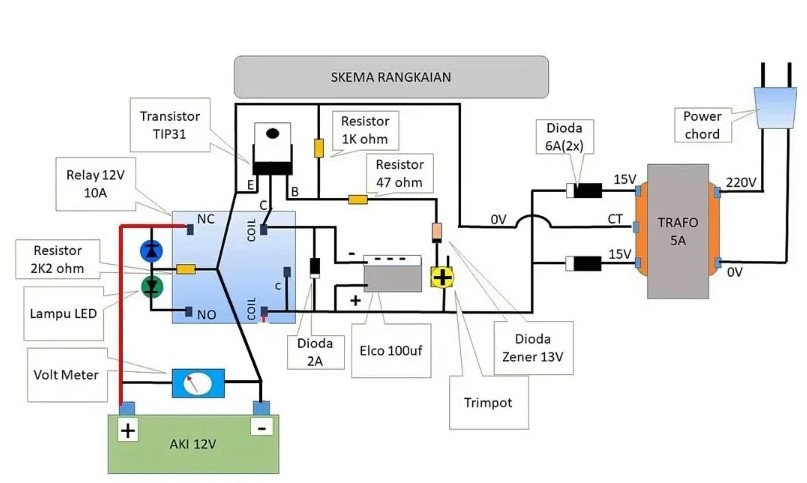

Skema Charger Aki Otomatis
Membangun charger aki otomatis membutuhkan pemahaman yang mendalam tentang rangkaian listrik dan komponen yang digunakan untuk mengontrol pengisian daya aki secara efisien dan aman. Charger aki otomatis bekerja dengan memonitor tegangan aki dan menghentikan pengisian ketika aki telah terisi penuh, menghindari pengisian berlebihan yang dapat merusak aki.
Berikut adalah langkah-langkah dan cara kerja rangkaian charger aki otomatis yang sederhana namun efektif:
- Transformasi Tegangan AC ke DC
Rangkaian ini dimulai dengan tegangan AC 220V yang diubah menjadi 12V AC menggunakan trafo step-down. Trafo ini berfungsi untuk menurunkan tegangan AC tinggi menjadi lebih rendah agar aman digunakan untuk pengisian aki. - Penyearah Gelombang Penuh
Setelah tegangan AC diturunkan, penyearah gelombang penuh digunakan untuk mengubah arus bolak-balik (AC) menjadi arus searah (DC). Dalam rangkaian ini, dua buah dioda (Dioda 1 dan Dioda 2) bekerja untuk melakukan penyearahan, mengubah gelombang AC menjadi DC yang lebih stabil dan cocok untuk mengisi aki. - Penggunaan Dioda Zener 13,8V
Dioda Zener 13,8V digunakan untuk mengatur tegangan pengisian aki. Tegangan aki saat terisi penuh umumnya berkisar antara 13,8V hingga 14,4V. Dengan menggunakan dioda Zener 13,8V dan menambahkan dioda IN4007, tegangan yang dihasilkan pada output charger menjadi 14,4V, yang sesuai dengan kebutuhan aki. Hal ini menjamin bahwa aki akan terisi penuh tanpa melebihi batas tegangan aman yang dapat merusak aki. - Pemasangan Thyristor SCR untuk Mengontrol Arus
Rangkaian ini juga menggunakan Thyristor SCR1, yang berfungsi sebagai saklar elektronik. SCR1 mengontrol aliran arus ke aki dan hanya mengalirkan arus pengisian ketika kondisi yang diperlukan tercapai. Thyristor SCR1 bekerja berdasarkan sinyal trigger yang dikirimkan dari rangkaian. - Pengaturan Arus Pengisian
Pengisian aki tidak boleh menggunakan arus yang terlalu besar karena dapat merusak aki. Oleh karena itu, arus pengisian perlu diatur agar sesuai dengan spesifikasi teknis dari aki yang digunakan. Penyesuaian arus ini dilakukan dengan menggunakan komponen seperti potensiometer atau dengan mengatur nilai dari resistor dalam rangkaian agar arus pengisian tetap pada nilai yang aman dan sesuai. - Deteksi Tegangan Baterai Menggunakan Potensiometer
Selama pengisian, potensiometer akan mendeteksi perubahan tegangan pada aki. Ketika tegangan baterai masih rendah, SCR2 berada dalam kondisi cut-off (tidak mengalirkan arus, seperti rangkaian terbuka), yang menyebabkan SCR1 menerima sinyal trigger untuk mengalirkan arus ke aki dan memulai proses pengisian. - Menghentikan Pengisian Ketika Aki Penuh
Ketika tegangan pada aki mencapai sekitar 13,8V hingga 14,4V DC, dioda Zener yang terhubung akan menjadi konduktif. Keadaan ini menyebabkan SCR2 berubah menjadi kondisi short, yang mengakibatkan tegangan pada anoda dioda D3 menjadi terlalu rendah untuk memicu SCR1. Dalam kondisi ini, arus pengisian ke baterai akan terputus secara otomatis, menandakan bahwa aki telah terisi penuh dan pengisian dapat dihentikan.
Cara Mudah Membuat Charger Aki Otomatis
1. Spesifikasi yang Dibutuhkan:
- Transformator (Trafo): 5 ampere, 12V
- Kapasitor/Elco: 2200µF/25V
- Dioda: 5 ampere (misalnya 1N4001, 1N4002, atau 1N4007)
- Amperemeter (opsional)
- Penjelasan Mengenai Cara Membuat Cas Aki Motor
2. Langkah-Langkah Membuat Charger Aki Otomatis :
- Persiapkan semua komponen yang dibutuhkan: trafo, dioda, kapasitor, dan amperemeter (jika digunakan).
- Sambungkan trafo dengan sumber listrik 220V dan pastikan output trafo memberikan 12V AC yang sesuai.
- Pasang dioda: Hubungkan dua dioda (1N4001 atau yang setara) untuk menyearahkan arus AC menjadi DC. Pastikan dioda terpasang dengan benar sesuai arah arus.
- Tambahkan kapasitor untuk menyaring arus dan memastikan stabilitas pengisian.
- Koneksikan output dari rangkaian ke aki motor yang akan diisi.
- Cek pengisian menggunakan amperemeter (jika digunakan) untuk memastikan arus pengisian tidak berlebihan.
3. Penjelasan Mengenai Cara Membuat Cas Aki Motor
1. Transformator (Trafo)
Trafo adalah komponen yang paling penting dalam rangkaian charger aki. Fungsi utama trafo adalah untuk menurunkan tegangan AC (arus bolak-balik) dari sumber PLN yang bertegangan 220V menjadi tegangan yang lebih rendah, yaitu 12V AC, yang sesuai dengan kebutuhan pengisian aki motor.
- Pemilihan Trafo: Pilih trafo dengan kapasitas minimal 5 ampere, karena kapasitas ini akan disesuaikan dengan kemampuan arus pengisian aki motor. Jika trafo terlalu kecil, pengisian aki bisa tidak optimal atau tidak efektif. Trafo dengan rating 12V AC akan memberikan tegangan yang dibutuhkan untuk mengisi aki.
- Cara Kerja: Trafo berfungsi menurunkan tegangan listrik dari sumber 220V menjadi 12V. Proses ini penting untuk menyesuaikan tegangan agar sesuai dengan kebutuhan aki motor yang membutuhkan tegangan DC (arus searah).
2. Dioda
Setelah trafo menurunkan tegangan menjadi 12V AC, Anda memerlukan komponen lain untuk mengubah arus bolak-balik (AC) menjadi arus searah (DC) yang dapat digunakan untuk mengisi aki. Komponen yang digunakan untuk menyearahkan arus ini adalah dioda.
- Jenis Dioda: Untuk charger aki otomatis ini, Anda hanya memerlukan dua dioda dioda jenis 1N4001, 1N4002, atau 1N4007, yang memiliki rating lebih tinggi. Dioda ini akan berfungsi untuk menyearahkan arus AC yang dihasilkan oleh trafo menjadi DC yang lebih stabil dan aman untuk pengisian aki.
- Pentingnya Dioda: Dioda berfungsi untuk mengonversi arus AC yang dihasilkan oleh trafo menjadi DC. Di sini, dioda akan memblokir salah satu sisi dari arus bolak-balik, memungkinkan hanya satu arah aliran arus yang diinginkan.
3. Kapasitor
Penggunaan kapasitor dalam skema ini bersifat opsional, tetapi disarankan untuk meningkatkan kinerja dan menstabilkan arus pengisian. Kapasitor akan membantu meratakan arus pengisian yang dapat berfluktuasi selama proses pengisian aki.
- Fungsi Kapasitor: Kapasitor bertindak sebagai penyimpan sementara daya listrik dan memberikan arus yang lebih stabil, mengurangi fluktuasi tegangan. Kapasitor juga membantu menyaring noise dan gangguan dalam rangkaian listrik.
- Pemilihan Kapasitor: Gunakan kapasitor 2200µF/25V. Kapasitor ini cukup besar untuk menampung tegangan yang dibutuhkan selama pengisian dan dapat membantu memastikan bahwa aki mendapatkan arus pengisian yang lebih stabil.
4. Amperemeter (Opsional)
Amperemeter digunakan untuk memantau arus pengisian aki selama proses pengisian. Meskipun penggunaan amperemeter tidak wajib, alat ini sangat berguna untuk memastikan bahwa arus pengisian berada dalam batas yang aman dan sesuai dengan kapasitas aki.
- Fungsi Amperemeter: Amperemeter akan menunjukkan jumlah arus yang mengalir ke aki. Jika arus pengisian terlalu tinggi, ini dapat merusak aki. Dengan menggunakan amperemeter, Anda dapat mengontrol dan memastikan bahwa aki tidak menerima arus yang berlebihan.
- Penggunaan: Anda dapat memilih untuk menambahkan amperemeter untuk memantau pengisian secara real-time atau melewatkannya jika merasa sudah cukup mengetahui arus pengisian.
Penutup
Penutup artikel ini, Cara Mudah Membuat Charger Aki Otomatis, memberikan solusi praktis bagi Anda yang ingin merawat aki kendaraan dengan cara yang efisien dan hemat biaya. Dengan menggunakan metode sederhana ini, Anda dapat memastikan aki tetap terisi penuh tanpa harus khawatir akan kerusakan atau kehabisan daya.
Selain itu, pembuatan charger aki otomatis juga memberikan kenyamanan lebih karena dapat mengatur proses pengisian daya secara otomatis. Jadi, dengan mengikuti langkah-langkah yang telah dijelaskan, Anda tidak hanya menghemat waktu dan biaya, tetapi juga menjaga aki kendaraan Anda dalam kondisi terbaik. Selamat mencoba dan semoga bermanfaat!
