Bengkeltv – Cara Pasang Speaker Protector Power Amplifier. Speaker protector adalah salah satu komponen penting dalam sistem audio, khususnya pada perangkat power amplifier. Alat ini berfungsi melindungi speaker dari kerusakan akibat arus berlebih, lonjakan tegangan, atau kegagalan komponen pada amplifier. Memasang speaker protector dengan benar bukan hanya memastikan umur panjang perangkat Anda, tetapi juga menjaga kualitas suara tetap optimal.
Dalam artikel ini, kami akan membahas cara pasang speaker protector power amplifier secara langkah demi langkah, dilengkapi dengan tips praktis agar instalasi berjalan lancar. Baik Anda seorang pemula maupun teknisi audio berpengalaman, panduan ini dirancang untuk mempermudah proses pemasangan. Simak ulasan berikut untuk mengetahui cara melindungi speaker Anda dengan cara yang benar dan efisien!
Protector Speaker?
Protector speaker adalah rangkaian elektronik yang dirancang khusus untuk melindungi speaker dari hentakan kuat arus listrik yang terjadi saat power amplifier pertama kali dinyalakan. Lonjakan arus ini, jika tidak dikendalikan, dapat merusak speaker dan menurunkan kualitas suara secara permanen. Oleh karena itu, rangkaian protector speaker menjadi komponen esensial dalam sistem audio, terutama pada amplifier berdaya besar.
Protector speaker ini umumnya dipasang di dalam power amplifier, khususnya jenis OCL (Output Capacitor-Less), yang sering digunakan dalam aplikasi audio profesional dan rumahan. Cara kerja rangkaian ini cukup sederhana namun sangat efektif. Ketika amplifier dinyalakan, arus output dari power amplifier tidak langsung masuk ke speaker, melainkan melalui protector speaker terlebih dahulu. Dalam hitungan detik, relay yang ada di dalam rangkaian ini akan aktif, bertindak sebagai saklar otomatis yang menghubungkan modul power dengan speaker.
Relay ini memainkan peran kunci, yaitu sebagai penghubung sekaligus pemutus aliran listrik antara power modul dan loudspeaker. Saat terjadi masalah, seperti lonjakan arus yang berlebihan atau kerusakan pada amplifier, protector speaker akan segera memutuskan aliran untuk melindungi loudspeaker dari kerusakan serius.
Penggunaan protector speaker menjadi lebih penting pada sistem dengan daya besar, di mana potensi kerusakan akibat hentakan arus atau gangguan teknis lebih tinggi. Dengan memasang perangkat ini, Anda tidak hanya melindungi speaker, tetapi juga memastikan performa sistem audio tetap stabil dan optimal untuk jangka panjang.
Cara Kerja Utama Speaker Protector
Speaker protector memiliki peran penting dalam menjaga keselamatan speaker dari kerusakan yang disebabkan oleh gangguan atau kerusakan pada power amplifier. Salah satu masalah umum yang dapat terjadi adalah keluarnya tegangan DC besar melalui output speaker saat power amplifier mengalami kerusakan. Kondisi ini dapat mengakibatkan spul speaker rusak atau bahkan terbakar. Untuk mengatasi risiko ini, pemasangan speaker protector menjadi solusi yang sangat efektif.
Bagaimana Speaker Protector Bekerja?
- Deteksi Tegangan DC pada Output
Cara kerja utama speaker protector dimulai dari kemampuannya mendeteksi adanya tegangan DC yang keluar dari output amplifier. Tegangan DC besar yang mencapai speaker sangat berbahaya karena dapat merusak komponen internal speaker secara permanen. - Rangkaian Kontrol sebagai Sensor
Rangkaian kontrol dalam speaker protector berfungsi sebagai sensor utama. Ketika mendeteksi tegangan DC yang tidak normal, rangkaian kontrol akan segera memberikan sinyal kepada relay untuk memutuskan koneksi antara power amplifier dan speaker. - Relay Sebagai Pemutus Arus
Relay bertindak sebagai saklar otomatis yang menghubungkan atau memutus jalur speaker dari power amplifier. Dalam kondisi normal, relay akan tetap menghubungkan jalur sehingga sinyal audio dapat mengalir ke speaker. Namun, jika terjadi lonjakan tegangan DC atau kerusakan pada amplifier, relay akan segera memutus jalur ini untuk melindungi speaker. - Pemutusan Otomatis untuk Keamanan
Saat rangkaian kontrol mendeteksi anomali seperti tegangan DC tinggi, mekanisme pemutusan arus melalui relay bekerja secara otomatis. Dengan begitu, speaker terhindar dari arus yang dapat merusak, bahkan ketika gangguan terjadi tanpa disadari oleh pengguna. - Waktu Penundaan (Delay)
Selain memutuskan jalur pada kondisi berbahaya, speaker protector juga memiliki fungsi delay saat power amplifier dinyalakan. Hal ini mencegah hentakan arus awal dari power amplifier langsung mencapai speaker, yang dapat menghasilkan suara “pop” yang tidak diinginkan.
Dengan kombinasi fungsi deteksi, kontrol, dan pemutusan otomatis oleh relay, speaker protector mampu memberikan perlindungan optimal untuk speaker. Pemasangan alat ini sangat direkomendasikan, terutama untuk sistem audio dengan daya besar, guna memastikan performa speaker tetap terjaga sekaligus memperpanjang umur perangkat audio Anda.
Cara Pasang Speaker Protector Power Amplifier
Memasang speaker protector pada power amplifier membutuhkan pemahaman mengenai koneksi tegangan dan cara kerja rangkaian. Speaker protector memiliki berbagai jenis dan desain yang tersedia di pasaran. Meski koneksi setiap kit speaker protector bisa sedikit berbeda, prinsip dasar pemasangan dan suplai tegangannya hampir selalu sama.
Speaker protector biasanya menggunakan suplai tegangan 12-18 volt, dan rangkaian power supply-nya (terdiri dari dioda dan elco) sudah terpasang di PCB. Namun, banyak yang bingung mengenai cara menyambungkan suplai tegangan ini, terutama apakah bisa menggunakan trafo utama atau harus memakai trafo sendiri. Berikut penjelasan lengkapnya, disertai contoh koneksi untuk dua skenario umum: trafo dengan tegangan 12 volt dan trafo tanpa tegangan 12 volt.
1. Menggunakan Trafo dengan Tegangan 12 Volt
Pada trafo yang sudah memiliki keluaran tegangan 12V-CT-12V, pemasangan speaker protector menjadi lebih sederhana. Suplai tegangan speaker protector dapat langsung diambil dari keluaran 12V tersebut.

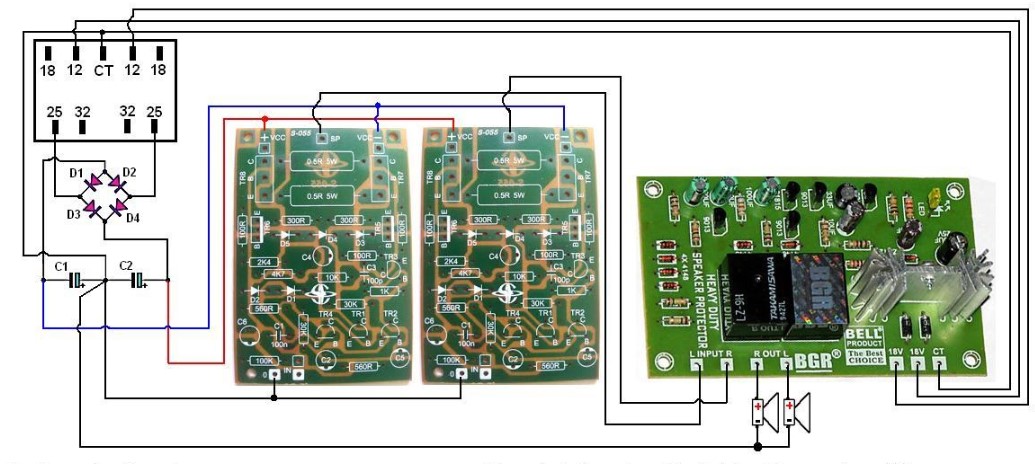

Diagram Koneksi:
- Sambungkan terminal suplai tegangan pada speaker protector ke keluaran 12V-CT-12V pada trafo utama.
- Pastikan polaritas kabel sesuai dengan input tegangan pada speaker protector.
Daftar Komponen yang Dibutuhkan:
- D1-D4: Dioda 6A atau kiprok sesuai dengan kapasitas arus trafo.
- C1, C2: Kapasitor elektrolit 10000µF/80V untuk menyaring tegangan.
Koneksi ini sangat sederhana dan langsung mengandalkan keluaran 12V dari trafo tanpa memerlukan tambahan komponen lain.
2. Menggunakan Trafo Tanpa Tegangan 12 Volt
Jika trafo utama tidak memiliki tegangan 12V-CT-12V, diperlukan rangkaian tambahan untuk menghasilkan tegangan 12-15 volt yang stabil bagi speaker protector. Ini dilakukan dengan menambahkan regulator IC dan beberapa komponen pendukung.

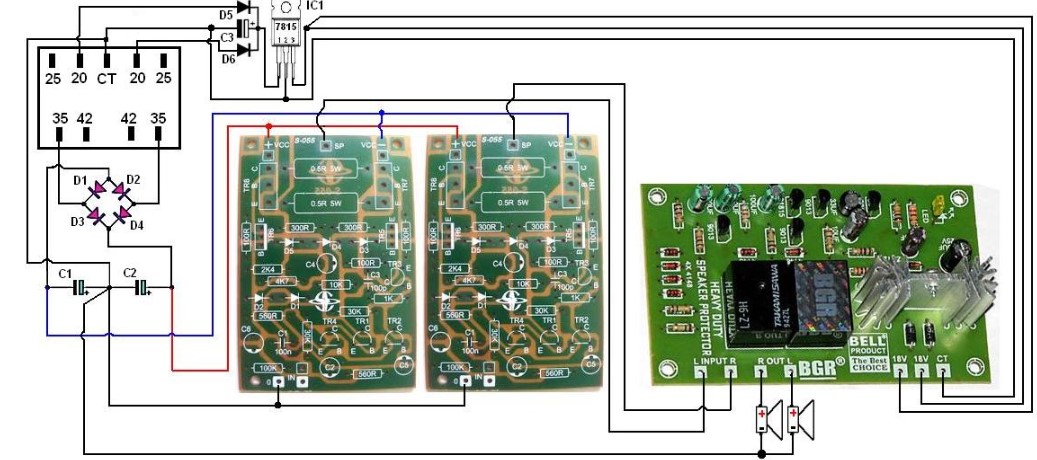

Langkah Koneksi:
- Gunakan tegangan keluaran yang lebih tinggi dari trafo (misalnya 20-24V).
- Tambahkan IC regulator (seperti 7812, 7815, atau 7818) untuk menurunkan tegangan ke level yang sesuai dengan kebutuhan speaker protector.
- Pastikan memasang kapasitor dan dioda untuk menyaring dan menstabilkan tegangan output.
Daftar Komponen yang Dibutuhkan:
- D1-D4: Dioda 6A atau kiprok.
- C1, C2: Kapasitor elektrolit 10000µF/80V.
- D5, D6: Dioda 6A tambahan.
- C3: Kapasitor 2200µF/50V.
- IC1: Regulator 7812, 7815, atau 7818 (disarankan 7812 atau 7815 untuk keamanan).
Keunggulan:
Rangkaian ini memastikan speaker protector mendapatkan suplai tegangan yang stabil, meskipun trafo utama tidak memiliki tegangan keluaran 12 volt.
3. Pentingnya Memilih IC Regulator yang Tepat
Pada rangkaian dengan tegangan lebih tinggi, IC regulator seperti 7812 atau 7815 sangat diperlukan untuk menurunkan tegangan ke level yang aman bagi speaker protector. Menggunakan IC ini memastikan komponen speaker protector tidak terbebani oleh tegangan berlebih, yang dapat menyebabkan kerusakan.
Penutup
Memasang speaker protector pada power amplifier merupakan langkah penting untuk melindungi speaker dari lonjakan tegangan dan kerusakan akibat gangguan pada amplifier. Dengan memahami cara kerja dan skenario koneksi yang sesuai, baik menggunakan trafo dengan tegangan 12 volt maupun trafo tanpa tegangan 12 volt, Anda dapat memastikan sistem audio tetap aman dan berfungsi optimal.
Penggunaan komponen yang tepat, seperti regulator IC, kapasitor, dan dioda, juga memainkan peran krusial dalam stabilisasi suplai tegangan untuk speaker protector. Dengan panduan yang jelas, pemasangan ini dapat dilakukan dengan mudah, bahkan oleh pemula yang baru memahami sistem audio.
Semoga artikel tentang cara pasang speaker protector power amplifier ini membantu Anda dalam menjaga performa speaker dan sistem audio Anda. Jangan lupa untuk selalu berhati-hati dalam menyambungkan kabel dan memastikan semua komponen bekerja dengan baik sebelum digunakan. Dengan perlindungan yang maksimal, speaker Anda akan lebih awet dan tahan lama!
