Data Pin dan Persamaan FlyBack Tv Paling Lengkap : 100 +

by

Artikel berikut ini adalah daftar data persamaan flyback tv lengkap. Trafo flyback atau flyback merpakan komponen tv tabung yang mempunyai banyak tipe dan jenis. Karena itu tidak jarang kita menemui kesulitan ketika harus mengganti flyback yang rusak. Karena belum tentu ada jenis flyback yang sesuai dengan tipe atau nomor serinya.

Flyback yang tidak sama tipe atau nomor serinya pasti akan memiliki susunan data pin yang berbeda pula. Karena itu kita tidak boleh asal mengganti flyback meskipun memiliki jumlah pin yang sama. Jika dipaksakan maka bisa berakibat fatal pada televisi.

Tidak jarang teknisi yang mengakali pergantian flyback dengan cara dicangkok. Yaitu mengganti flyback dengan tipe lain yang memiliki data pin yang sama namun posisi kaki pin berbeda. Cara ini sebenarnya bisa berhasil asalkan daya yang dimiliki oleh flyback tersebut sesuai dan bisa mengangkat beban tabung yang diperlukan.

Namun jika masih bisa menggunakan persamaan flyback tv yang rusak, sebaiknya anda harus menggantinya dengan persamaan yang sesuai agar lebih rapi. Berikut ini adalah daftar persamaan flyback tv lengkap yang perlu anda ketahui.

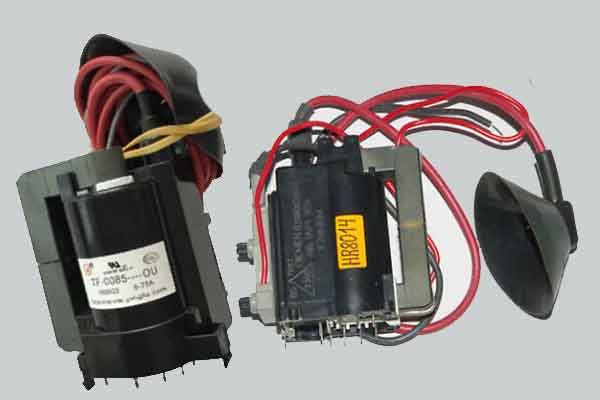

data pin dan persamaan flyback tv lengkap

Data pin dan persamaan flyback tv lengkap

Tv AKARI

FUY-20C009
  1. COL
  2. 180V
  3.  B+
  4. GND
  5. NC
  6. 24V
  7. NC
  8.  ABL
  9.  HT
  10.  AFC

Tv AKARI

FSV – 20A001
FCK – 14A033
FSV – 14A001

  1. C
  2.  B+
  3.  125V
  4.  ABL
  5. NC
  6. GND
  7.  185V
  8.  46V
  9.  H
  10.  NC
  11.  16,5V

Tv AKARI FUJITEC

14″ BSC22 – 01N401
20″ BSC24 – 01N40TA
14″ BSC25 – 1194
21″ BSC25 – 4803T
14″ BSC22 – 2007 (B+125)
20″ BSC25-N0803A

  1. COL
  2.  B+
  3.  NC
  4.  AFC
  5.  GND
  6.  H
  7.  ABL
  8.  NC

Tv AKIRA

14″ JF0501 – 1901
21″ BSC23 – N0114

  1. COL
  2.  B+
  3.  GND
  4.  185V
  5. H
  6.  ABL
  7.  GND
  8. 16V
  9.  NC
  10.  24V

Tv AKIRA

21″ JF0501 – 19959
21″ BSC25 – 0235A
BSC25-4004A
BSC25-N 0103
BSC24-01N4004U

  1. COL
  2.  B+
  3.  +14V
  4.  -14V
  5.  GND
  6.  H
  7.  AFC
  8.  ABL
  9.  NC
  10.  185V

Tv AKIRA

CT-29TK9Ae
JF0501-2202

  1. Col
  2.  B+
  3.  AFC / NC
  4. -12v
  5.  +12v
  6.  Gnd
  7.  H
  8.  ABL
  9.  Gnd
  10.  180v

Tv AKIRA SLIM

29″ BSC29-N2477

  1. C
  2.  180v
  3.  B+130v
  4.  Gnd
  5.  NC / 14v
  6.  25v
  7.  NC
  8.  ABL
  9.  H
  10. Inner

Tv AKIRA FUJITEC

IC 8893CPBNG
21″ BSC25 – 05N2135H
21″ BSC25 – N0379
21″ BSC25 – 3604V

  1. COL
  2. B+115V
  3.  NC
  4.  AFC
  5.  GND
  6.  H
  7.  ABL
  8.  180V

AKIRA FUJITEC

BSC22-68F03
BSC25-N0449

  1. COL
  2.  B+115V
  3.  24v
  4. AFC
  5.  GND
  6.  H
  7.  ABL
  8.  180V

Tv FUJITEC

BSC22 – 2314H
JF0501-1903
FCM14A032
KFS 60844

  1. COL
  2.  B+115V
  3.  180V
  4. 16V
  5.  24V
  6.  H
  7.  GND
  8.  ABL
  9.  AFC
  10.  NC

Tv CHINA

BSC 25 Z 603F
BSC 25 – 4813A
BSC 25 – N1003A
BSC25 – N0608
  1. TP1
  2.  COL
  3.  TP2
  4.  B+115v
  5.  TP3
  6.  TP4
  7.  GND
  8.  H
  9.  ABL
  10.  NC(180V)

TV CHINA

BSC24-014001D
BSC25-N0321
BSC25-N1534
BSC25-N1634
BSC25-Z1003
BSC25-Z2705
BSC25-Z2706
BSC25-N0313
BSC25-F1125A
  1. TP1
  2.  COL
  3.  TP2
  4.  B+115v
  5.  TP3
  6.  TP4
  7.  GND
  8.  H
  9.  ABL
  10.  AFC

Tv CHINA

BSC 25 – 2004PR

  1. COL
  2.  B+115v
  3.  NC
  4. AFC
  5.  GND
  6.  H
  7.  ABL
  8.  NC
  9.  TP1
  10.  TP2

Tv CHINA

BSC24-01N4014K
BSC25-T1010A
  1. T1
  2. COL
  3. T2
  4. B+115v
  5. T3
  6. T4
  7. GND
  8. H
  9. ABL
  10. 180V

Tv CHINA

29″ BSC26 – 3606A
  1. Col
  2.  B+115V
  3.  NC
  4.  AFC
  5.  GND
  6.  H
  7.  ABL
  8.  T1
  9.  T2
  10.  T3

Tv CHINA

BSC 22-01-06
BSC 25-48
BSC 25-4803
BSC 24-01N362
  1. C
  2.  B+
  3. Nc
  4.  afc
  5.  gnd
  6.  Heater
  7. abl
  8.  nc

Tv CHINA

BSC 24-01N4014K
BSC 25-T1010A
BSC 25-09N21A
BSC 25-05N2110A
BSC 25-09N20E
  1. Tep
  2.  C
  3.  Tep
  4. B+
  5.  Tep
  6.  Tep
  7.  gnd
  8.  Heater
  9.  abl
  10.  180v

Tv CHINA

29″ BSC28 – N2329
  1. Col
  2.  TP2
  3.  B+115V
  4.  GND
  5.  185V
  6.  NC
  7.  NC
  8. ABL
  9.  H
  10.  AFC

Tv KONKA CHINA

14″ BSC25-2023S
14″ BSC25 – 0106
21″ BSC25-2666S
20″ BSC25-0111
  1. COL
  2.  185V
  3.  B+115V
  4.  GND
  5.  AFC
  6.  14V
  7.  ABL
  8.  H
  9.  NC
  10.  NC

Tv KONKA CHINA

21″ BSC25-0146
  1. Col
  2.  185v
  3.  B+115
  4. Gnd
  5.  Nc
  6.  Nc
  7.  Abl
  8.  Ht
  9.  Gnd
  10.  Afc

Tv SANKEN

21″ BSC24-01N4004U
JF0501 – 19959
BSC25 – 0235A
BSC25-N 0103
  1. Col
  2.  B+115
  3.  +14V
  4.  -14V
  5.  Gnd
  6.  Ht
  7.  Afc
  8.  Abl
  9.  Nc
  10.  180v

Tv AIWA

84-L83-606-01
FTK 14B011
  1. COL
  2.  B+115V
  3.  24V
  4.  GND
  5.  185V
  6.  H
  7.  ABL
  8.  GND
  9.  AFC
  10.  12V

Tv ASATRON SLIM

21″ BSC25-N1089D
  1. Col
  2.  B+115v
  3.  +17v
  4.  Afc
  5.  Gnd
  6.  H
  7.  Abl
  8.  Nc
  9.  180v
  10.  -17v

Tv DETRON

14″ 154 – 164F
20″ 154 – 165D
20″ JF0501-1212
  1. 24v
  2.  14v
  3.  B+115V
  4.  H
  5.  AFC
  6.  ABL
  7.  GND
  8.  185V
  9.  NC
  10.  COL

SANSUI

JF0501 -1206
JF0501-1204
  1. COL
  2.  B+115V
  3.  185V
  4.  16V
  5.  24V
  6.  H
  7.  GND
  8.  ABL
  9.  AFC
  10.  NC

Tv TCL

21″ BSC25 – 0299D
21″ BSC25 – 0273F
21″ JF0501-1914V1
BSC25 – 0231
21″ BSC25-0284C
BSC 66G (124-3810)
BSC25-0211
JF0501-1909A
JF0501-1214
  1. 185V
  2.  COL
  3.  AFC
  4.  B+115V
  5.  12V
  6. 24V
  7.  ABL
  8.  GND
  9.  NC
  10.  H

Tv SONY

8-598-858-00
8-598-831-00
8-598-811
1-453-284-11
  1. COL
  2.  B+200V
  3.  H
  4.  GND
  5.  -13V
  6.  GND
  7.  +13V
  8.  NC
  9.  ABL

Tv SONY TRINITRON

29″ Type 1-439-423-32
  1. H1
  2.  H2
  3. 180v
  4.  B+
  5.  Col
  6.  14V
  7.  Abl
  8.  Nc
  9. 26v
  10.  Nc
  11.  Gnd

Tv RCA

14″  type 6174Z – 8006A
  1. B+110
  2.  Col
  3.  6.5V
  4.  Gnd
  5.  H
  6. Abl
  7.  -12V
  8.  Gnd
  9.  180v
  10. +12V

Tv PHILIPS

29″ type JF0501 – 9185
BSC25 – N2319
BSC25 – N2911
  1. Col
  2. B+125v
  3. 180v
  4. Afc
  5. H
  6. 8v
  7. 12
  8. ABL
  9. 45v
  10. Gnd

Tv HITACHI FUJIAN

BSC25 – 0820
  1. Col
  2.  B+115
  3.  Nc
  4.  Nc
  5.  25v
  6. 12v
  7.  Abl
  8.  Ht
  9.  Gnd
  10.  180v

GOLDSTAR

154-177B
154-064P
6174-8004A (kadang 12V/16V gak ada)
6174Z-6040X
MF6549
  1. COL
  2.  185V
  3.  B+115V
  4.  GND
  5.  16V
  6.  24V
  7. 40V
  8.  ABL
  9.  H
  10.  AFC

Tv GOLDSTAR

154-177E
  1. COL
  2.  185V
  3.  B+90v
  4.  BOOST UP
  5.  25V
  6.  12V
  7.  GND
  8.  ABL
  9.  H
  10.  AFC

Tv JVC

21″ BSC25 – 0262
  1. COL
  2.  B+115V
  3.  AFC
  4.  NC
  5.  24V
  6.  GND
  7.  H
  8.  ABL
  9.  185V
  10.  GND

Tv JVC AV20NX

21″ JF0501 – 3241 / QQ0189 – 001
  1. Col
  2.  B+115v
  3.  AFC
  4.  -12V
  5.  +12V
  6. Gnd
  7. HT
  8.  ABL
  9.  185v
  10.  GnD

TvTOSHIBA

14″ TFB 4067 BD
21″ TFB 4125CH
21″ TFB 4213AG (Flat)
29″ TFB 4086A
  1. COL
  2.  B+115V
  3.  185V
  4.  GND
  5.  NC
  6.  24V
  7.  12V
  8.  ABL _
  9. H
  10.  AFC

Tv TOSHIBA

TFB 4125 DY
TFB 4125 HY
  1. C
  2.  B+
  3.  180
  4.  Gnd
  5.  Nc
  6.  26v
  7.  12v
  8.  Abl
  9.  Heater
  10.  Afc

Tv POLYTRON

FCM-20B061N
  1. Col
  2.  B+
  3.  gnd
  4.  185
  5.  nc
  6.  Ht
  7.  Nc
  8.  abl
  9.  +12
  10.  -12

Tv POLYTRON

JF0601-19577
  1. Col
  2.  B+
  3.  gnd
  4.  200v
  5.  nc
  6.  Ht
  7.  nc
  8.  abl
  9.  +12
  10. -12

Tv POLYTRON DIGITEC

20″ FCM 20 B 061N
21″JF 0501- 19577
  1. Col
  2.  B+115V
  3.  Gnd
  4.  NC
  5.  185V
  6.  H
  7.  NC
  8.  ABL
  9.  +12V
  10. -12V

POLYTRON DIGITEC

21″ JF0501-195913
21″ FTK-21R011UN
  1. Col
  2.  B+115V
  3.  Gnd
  4.  185v
  5. Nc
  6.  H
  7.  25v
  8.  Bcl
  9.  12v
  10. Afc

Tv POLYTRON LAMA

14″ FCK 14A006
20″ FCM2015H
20″ FTK21R002
  1. Nc
  2.  Nc
  3.  GND
  4. 185V
  5.  16V
  6.  H
  7.  24V
  8.  ABL
  9.  B+115V
  10.  COL

Tv SANYO

21″ L 40 B 15300 / L40B17100
JF0501-32639
  1. Col
  2.  B+115V
  3.  Nc
  4.  185V
  5.  AFC
  6.  ABL
  7.  Nc
  8.  LOW B
  9.  H
  10.  GND

Tv SANYO SLIM FLAT 29″

BSC26-2629S
  1. Col
  2. B+140v
  3. Nc
  4. Video 185v
  5. Afc
  6. Abl
  7. Nc
  8. Low B
  9. H
  10. Gnd

SAMSUNG FLAT SLIM

JF0501 – 91911 (FQH29A003) (B+125v)
21″ SLIM FQH21A004 / BSC25-0217G / AA26-00305A / FUH29A001B (S) (B+120/125V)
  1. Col
  2.  Nc
  3.  B+125V
  4. Nc
  5.  200V
  6.  Gnd
  7.  H
  8.  -16,5V
  9.  +16,5V
  10.  ABL

SAMSUNG

FSV 14A004
FSV14A001
FSV20A001
  1. 16,5V
  2.  AFC
  3.  H
  4.  24/40V
  5.  180V
  6.  GND
  7.  NC
  8.  ABL
  9.  B+125V
  10.  COL

SAMSUNG

FTK-14A004P
  1. C _
  2. B+125v
  3.  ABL
  4.  Nc
  5.  Gnd
  6.  180v
  7.  24v
  8.  Ht
  9.  AFC
  10.  16,5

Tv SAMSUNG

FOK14A001
FSV-14A004C
FSV-14A004H
FSA-38031M
FSA 173 B
AA26-002101A
  1. +16,5V
  2.  24V
  3.  H
  4.  -16V,5
  5.  185V
  6.  GND
  7.  NC
  8.  ABL
  9.  B+125V
  10.  COL

Tv SAMSUNG Flat

FOK14B001
FOK14B001
  1. Col
  2.  NC
  3.  B+123V
  4.  NC
  5.  200V
  6.  Gnd
  7.  H
  8.  -16,5V
  9.  +16,5V
  10.  ABL

Tv SHARP

14″ F0067PE
20″ F0069PE
  1. Col
  2.  B+115V
  3.  24V
  4.  16V
  5. NC
  6.  AFC
  7.  GND
  8. H
  9. 185V
  10.  ABL

SHARP

21″ F0147PE
  1. Col
  2.  B+115V
  3.  GND
  4.  24V
  5.  12V
  6.  AFC
  7.  185V
  8.  GND
  9. H
  10. ABL

Tv SHARP

14″ F0193 / 21″F0194
  1. Col
  2.  B+115V
  3.  GND
  4.  40V
  5.  12V
  6.  AFC
  7.  185V
  8.  GND
  9.  H
  10.  ABL

Tv SHARP PICOLLO

14″ BSC26 – 2631S / FA060 WJ – SA
21″ JF0501-32601 / FA071WJ – A
21″ BSC25-0232A / FA104WJZZ
  1. Col
  2.  B+125V
  3.  GND
  4.  24V
  5.  12V
  6.  AFC
  7.  185V
  8.  GND
  9.  H
  10.  ABL

Tv SHARP

29″ FA100WJ / FA116WJ
  1. Col
  2.  B+125v
  3.  Gnd
  4.  +14v
  5.  -14v
  6.  Nc
  7.  180v
  8.  Gnd
  9.  H
  10.  Abl

Tv LG

20″: 6174 – 6006E
  1. Col
  2.  185v
  3.  B+115V
  4.  Gnd
  5.  -14v
  6.  +14v
  7.  Gnd
  8.  ABL
  9.  H
  10.  AFC

Tv LG

21″ 6174V-6006H (Flat & Super Slim)
21″ BSC24-3366J (Super Slim)
  1. COL
  2.  185V
  3.  B+115V
  4.  GND
  5.  Nc
  6.  24V
  7.  Nc
  8.  ABL
  9.  H
  10.  AFC

Tv LG

29″ 6174Z – 5003A
29″ BSC28 – N2334
  1. Col
  2.  B+115v
  3.  +14v
  4.  -14v
  5.  200v
  6.  Gnd
  7.  Nc
  8.  28v
  9.  ABL
  10. H

LG ULTRA SLIM

21″ BSC25-N0363
29″ BSC26-N2138
  1. Col
  2. B+115V
  3. +14V
  4. -14V
  5. 200V(Video)
  6. Gnd
  7. Inner
  8. 26V
  9. Abl
  10. H

Tv LG SUPER SLIM

6174913002A
BSC24-3366J
  1. COL
  2. 185V
  3.  B+115V
  4.  GND
  5.  Nc
  6.  24V
  7. Nc
  8.  ABL
  9.  H
  10.  AFC

Tv PANASONIC

TLF14695F/Alpha Gold
TLF 15610 F
TLF 15611 F
KFS60844
  1. Col
  2.  B+
  3.  Gnd
  4.  PS sink –
  5.  25v
  6.  Ht
  7.  185v
  8.  Abl _
  9. Nc
  10.  PS sink+

PANASONIC

20″ TLF 4N052
  1. Col
  2. B+115v
  3.  Nc
  4.  24v
  5.  H
  6.  180v
  7.  Gnd
  8.  Gnd (R2W 1 ohm)
  9. 16v
  10. ABL

PANASONIC

ZTF N82014B
  1. Col
  2.  B+140v
  3.  Nc
  4.  +16v
  5.  Gnd
  6.  H
  7.  Gnd
  8. ABL
  9.  -16v
  10.  180v

PANASONIC

21″ G4GAM3F2
  1. Col
  2.  B+90v
  3.  180v
  4.  Nc
  5.  Nc
  6.  Nc
  7.  Nc
  8.  Abl
  9.  Gnd
  10.  Ht
Data Pin Flyback 154-064P
Data Pin Flyback 154-177B
Data Pin Flyback FCK-14B047
  1. C
  2.  180v
  3.  B+
  4.  Gnd
  5.  16v
  6.  24v
  7.  40v
  8.  Abl
  9.  Heater
  10.  Afc
FLYBACK 154 – 132A
FLYBACK 154 – 132C
  1. C
  2.  40v
  3.  16,5
  4.  Heater
  5.  Gnd
  6.  B+
  7.  180v
  8.  Gnd
  9.  Abl
  10. 40v
Data Pin Flyback 154 189H
Data Pin Flyback 154 277C
Data Pin Flyback FCM 20B027
  1. Col
  2.  B+
  3.  180v
  4.  16v
  5.  24v
  6.  Heater
  7.  Gnd
  8.  Abl
  9.  Afc
  10.  Nc
Data Pin Flyback 8-598-858–00
Data Pin Flyback 8-598-811
  1. Col
  2.  B+135v
  3.  200v
  4.  Heater
  5.  Gnd
  6.  -16,5(vertkl)
  7.  Gnd(vertkl)
  8.  +16,5(vertkl)
  9.  Nc
  10.  Abl
Data Pin Flyback DCF 2217J
  1. Col
  2.  B+
  3.  afc
  4.  boost-up
  5.  16,5
  6.  24
  7.  abl
  8.  gnd
  9.  200v
  10.  heater
Data Pin Flyback F 0101KM-SA
Data Pin Flyback F 0141 PE-M
  1. Col
  2. B+
  3. Gnd
  4.  24v
  5.  16v
  6.  Afc
  7.  180v
  8.  Gnd
  9.  Heater
  10.  Abl
Data Pin Flyback
FCK 14A006
FCM 2015HE
FCM 14A032
  1. Col
  2.  B+
  3.  Abl
  4.  24v
  5.  Heater
  6.  16v
  7.  180v
  8.  Gnd
  9.  Nc
  10.  Abl
Data Pin Flyback
FCK 1411 L 01
FCM 14A025
  1. Col
  2.  Boost-up
  3.  Abl
  4.  B+
  5.  Gnd
  6.  180v
  7.  24V
  8.  Heater
  9.  Afc
  10.  16,5v
Data Pin Flyback FCG 2045 BL
  1. Afc
  2. 16,5v
  3.  Heater
  4.  Boost-up
  5.  B+83v
  6. Gnd
  7.  Nc
  8.  Col
  9.  Abl
  10.  175v
  11.  24v
Data Pin Flyback
FSA 16012M
DCF 2077A
DCF 1577
FSA 16012M
  1. Col
  2.  B+
  3.  Afc
  4.  Boost-up
  5.  16,5
  6.  Abl
  7.  25v
  8.  Gnd
  9.  185v
  10. Heater
Data Pin Flyback
FSV – 20A001
FCK – 14A033
FSV – 14A001
  1. Col
  2.  B+125v
  3.  Abl
  4.  Nc
  5.  Gnd _
  6. 185
  7. 46
  8.  Heater
  9.  Nc
  10.  16,5
Data Pin Flyback JF 0501-1206
  1. Col
  2.  B+
  3.  180v
  4.  16v
  5.  25v
  6.  Heater
  7.  Gnd
  8. Abl
  9.  Afc
  10.  Nc
Data Pin Flyback
MC – FBC-015
LCE CF0854
  1. Col
  2.  B+
  3.  Gnd
  4.  Afc
  5.  185
  6.  Heater
  7.  25
  8.  15
  9.  Gnd
  10.  Abl
Data Pin Flyback K 148 TC
  1. Col
  2. 180v
  3.  B+
  4.  Gnd
  5.  Afc
  6.  16v
  7. Abl
  8.  Heater
  9.  Nc
  10.  Nc
Data Pin Flyback 12-3467-589-10
  1.  Col
  2.  B+130
  3. Gns
  4.  24
  5.  12
  6.  AFC
  7.  180
  8.  GND
  9.  HT
  10. ABL
Data Pin Flyback 154-138L, FA061WJ-SA
  1. 180
  2.  NC
  3.  Col
  4. AFC
  5. B+110
  6.  45
  7.  ABL
  8.  GND
  9.  12
  10. HT
Data Pin Flyback BSC24-01N4019L
  1.  Col
  2.  B+110
  3.  NC
  4.  AFC
  5.  GND
  6.  HT
  7.  ABL
  8.  NP
  9.  NC
Data Pin Flyback JF0501-1901
  1. Col
  2. B+110
  3. GND
  4.  180
  5.  HT
  6.  ABL
  7.  GND
  8.  16
  9.  NC
  10.  26
Data Pin Flyback BSC24-N40G1
  1. H1
  2. Col
  3.  H2
  4.  B+110
  5.  H3
  6.  H4
  7.  GND
  8.  HT
  9.  ABL
  10.  AFC
Persamaan
BSC24-01N4006EV
BSC25-09N20E
BSC25-T1010A
BSC25-Z603F
BSC24-01N4006EVRBCS28-2198
Data Pin Flyback BSC25-3504V
  1. Col
  2.  B+110
  3.  NC
  4.  AFC
  5.  GND
  6.  HT
  7.  ABL
  8.  NP
  9. 180
Persamaan :
BSC22-0106
BSC25-05N1418
BSC25-05N2135C
Data Pin Flyback BSC24-09G
  1. Col
  2.  B+110
  3.  NC
  4.  AFC
  5.  GND
  6.  HT
  7.  ABL
  8.  NP
  9.  NP
Data Pin Flyback BSC25-N0449
  1. Col
  2.  B+110
  3.  26
  4.  AFC
  5.  GND
  6.  HT
  7.  ABL
  8.  180
Persamaan :
BSC22-68F03
Data Pin Flyback BSC22-68F03
  1.  Col
  2.  B+110
  3.  26
  4.  AFC
  5. GND
  6.  HT
  7.  ABL
  8.  180
Persamaan :
BSC25-N0449
Data Pin Flyback FCM2014FL
  1. 16v
  2.  AFC
  3.  HT  24
  4.  180
  5.  GND
  6.  BOST
  7.  ABL
  8.  B+110
  9.  Col
Persamaan :
FCM14A025
Data Pin Flyback FCM14A025
  1. 16
  2.  AFC
  3.  HT
  4.  24
  5.  180
  6.  GND
  7.  BOST
  8.  ABL
  9.  B+110
  10. H
Persamaan :
 FCM2014FL
Data Pin Flyback JF0501-1914
  1. 180
  2.  Col
  3.  AFC
  4.  B+110
  5.  12
  6.  24
  7.  ABL
  8.  GND
  9.  NC
  10.  HT
Persamaan :
BSC25-0231
Data Pin Flyback BSC25-0231
  1.  180
  2.  Col
  3. AFC
  4.  B+110
  5.  12 v
  6.  24 v
  7.  ABL
  8.  GND
  9.  NC
  10.  HT
Persamaan :
JF0501-1914
Data Pin Flyback BSC25-F1125A
  1.  H1
  2.  Col
  3.  H2
  4.  B+110
  5.  H3
  6.  H4
  7.  GND
  8.  HT
  9.  ABL
  10.  AFC
Persamaan :
BSC24-014001D
BSC25-N0321
BSC25-N1534
BSC25-N1634
BSC25-Z1003
BSC25-Z2705
BSC25-Z2706
BSC25-N0313
Data Pin Flyback BSC25-N0313
  1.  H1
  2.  Col
  3.  H2
  4.  B+110
  5.  H3
  6.  H4
  7.  GND
  8.  HT
  9.  ABL
  10.  AF
Persamaan :
BSC24-014001D
BSC25-N0321
BSC25-N1534
BSC25-N1634
BSC25-Z1003
BSC25-Z2705
BSC25-Z2706
BSC25-F1125A
Data Travo Flyback BSC25-2678S
No. Pin 1 2 3 4 5 6 7 8 9 10
Fungsi Col _ 180 _ B+110 _ GND _ AFC _ 12 _ ABL _ HT _ NC _ NC
Digunakan Pada TV : Konka
Persamaan :
BCS25-N1603
BSC25-0113
BSC25-023D
Data Pin Flyback BSC25-023D
  1.  Col
  2.  180
  3.  B+110
  4.  GND
  5.  AFC
  6.  12
  7.  ABL
  8.  HT
  9.  NC
  10.  N
Persamaan :
BCS25-N1603
BSC25-0113
BSC25-2678S
Data Pin Flyback BSC25-0113
  1.  Col
  2.  180
  3.  B+110
  4.  GND
  5. AFC
  6.  12
  7.  ABL
  8.  HT
  9.  NC
  10.  NC
Persamaan :
BCS25-N1603
BSC25-023D
BSC25-2678S
Data Pin Flyback BSC25-N0211
  1.  Col
  2.  B+110
  3.  H1
  4.  AFC
  5.  GND
  6. HT
  7.  ABL
  8.  H2
  9.  H3
Persamaan :
BSC25-05N2120R
Data Pin Flyback TFB4125CH
  1.  Col
  2.  B+115
  3.  185
  4.  GND
  5.  NC
  6.  26
  7.  12
  8. ABL
  9.  HT
  10. AFC
Persamaan :
TFB4122BD
Data Pin Flyback BSC25-05N2135C
  1.  Col
  2.  B+115
  3.  16
  4.  AFC
  5.  GND
  6.  HT
  7.  ABL
  8.  NP
  9.  180
  10.  NP
Persamaan :
BSC22-0106
BSC25-05N1418
BSC25-3504V
Data Pin Flyback FCM-20B061N
  1.  Col
  2. B+110
  3.  GND
  4.  180
  5.  NC
  6.  HT
  7.  NC
  8.  ABL
  9.  12
  10.  -12
Persamaan :
JF0601-19577
Data Pin Flyback JF0601-19577
  1. Col
  2.  B+110
  3.  GND
  4.  180
  5.  NC
  6.  HT
  7.  NC
  8.  ABL
  9.  12
  10.  -12
Persamaan :
FCM-20B061N
Data Pin Flyback DST2010-D91
  1.  Col
  2.  B+110
  3.  GND
  4.  NC
  5.  180
  6.  HT
  7. NC
  8. ABL
  9.  12
  10.  -12
Data Pin Flyback BCS28-2198
  1. H1
  2.  Col
  3.  H2
  4.  B+110
  5.  H3
  6.  H4
  7.  GND
  8.  HT
  9.  ABL
  10.  180
Persamaan :
BSC24-01N4006EV
BSC25-09N20E
BSC25-T1010A
BSC25-Z603F
BSC24-01N4006EVRBSC24-N40G1
Data Pin Flyback 6174Z-6238L
  1.  Col
  2.  200
  3.  B+140
  4.  GND
  5.  13
  6.  -13
  7.  28
  8.  ABL
  9.  HT
  10.  AFC
Persamaan :
154-177B 154-064P
FCK-14B047
JF0501-1206
JF0501-91802
Data Pin Flyback  6174Z-6005U
  1. Col
  2.  B+120
  3.  14
  4.  -14
  5.  204
  6.  28
  7.  NC
  8.  ABL
  9.  HT
  10.  NC
Data Pin Flyback 6174V-6006V
  1.  Col
  2.  180
  3.  B+110
  4. GND
  5.  NC
  6.  24
  7.  NC
  8.  ABL
  9.  HT
  10. AFC
Data Pin Flyback 154-374A
  1.  Col
  2.  200
  3.  B+125
  4.  GND
  5.  16
  6.  26
  7.  45
  8.  ABL
  9.  HT
  10. AFC
Persamaan :
154-177B
154-064P FCK-14B047
JF0501-1206
JF0501-91802
6174Z-6238L
Data Pin Flyback  JF0501-91802
  1.  Col
  2.  180
  3.  B+130
  4.  GND
  5.  NC
  6.  24
  7.  NC
  8.  ABL
  9.  HT
  10.  NC
Persamaan :
154-177B
154-064P
FCK-14B047
JF0501-1206
154-374A
6174Z-6238L
Data Pin Flyback BCS25-4004U
  1.  Col
  2.  H1
  3.  H2
  4.  GND
  5.  NC
  6.  12.5
  7.  B+140
  8.  ABL
  9.  HT
  10.  AFC
Data Pin Flyback BCS25-N1603
  1.  C
  2.  180
  3.  B+108
  4. GND
  5.  AFC
  6.  12.5
  7.  ABL
  8.  HT
  9.  NP
  10.  NP
Persamaan :
BSC25-0113
BSC25-023D
BSC25-2678S
Persamaan :
BSC25-0113
BSC25-023D
BSC25-2678S
Data Pin Flyback FCM-21A004
  1.  Col
  2.  B+110
  3.  NC
  4.  195
  5.  AFC
  6.  ABL
  7.  GND
  8.  14
  9.  NC
  10.  24
Data Pin Flyback BSC23-N0121
  1.  Col
  2.  180
  3.  B+110
  4.  GND
  5.  12
  6.  26
  7. NC
  8.  ABL
  9.  HT
  10.  AFC
Persamaan :
6174V-6006H
6174V-6006E
Data Pin Flyback 6174V-6006E
  1.  Col
  2.  180
  3.  B+110
  4.  GND
  5.  12
  6.  26
  7.  NC
  8.  ABL
  9.  HT
  10.  AFCG
Persamaan :
6174V-6006H
BSC23-N0121
Data Pin Flyback 6174V-6006H
  1.  Col
  2.  180
  3.  B+110
  4.  GND
  5.  12
  6.  2
  7.  NC
  8.  ABL
  9. HT
  10.  AFC
Digunakan Pada TV : LG
Persamaan :
6174V-6006E
BSC23-N0121
Data Pin Flyback FA137WJZZ
  1.  Col
  2. B+130
  3.  GND
  4.  24
  5.  NC
  6.  AFC
  7.  180
  8.  GND
  9.  HT
  10.  ABL
Persamaan :
BSC25-0217B
Data Pin Flyback BSC25-0217B
  1.  Col
  2.  B+130
  3. GND
  4.  24
  5.  NC
  6.  AFC
  7. 180
  9.  GND
  10.  HT
  11.  ABL
Persamaan :
 FA137WJZZ
Data Pin Flyback L40B9001
  1. Col
  2.  B+130
  3.  NC
  4.  AFC
  5.  GND
  6.  HT
  7.  GND
  8.  ABL
  9.  NC
  10.  180
Persamaan :
L40B05500
Data Pin Flyback L40B05500
  1.  Col
  2.  B+130
  3.  NC
  4.  AFC
  5.  GND
  6. HT
  7.  GND
  8.  ABL
  9.  NC
  10.  180
Persamaan :
 L40B9001
Data Pin Flyback FCM14A032
  1.  NC
  2.  NC
  3.  GND
  4.  180
  5.  15
  6.  HT
  7.  24
  8.  ABL
  9.  B+110
  10.  H
Persamaan :
FCK14A006
FCM2015HE
Data Pin Flyback FCM2015HE
  1.  NC
  2.  NC
  3.  GND
  4.  180
  5.  15
  6.  HT
  7.  24
  8.  ABL
  9.  B+110
  10.  H
Persamaan :
FCK14A006
FCM14A032
Data Pin Flyback FCK14A006
  1.  NC
  2.  NC
  3.  GND
  4.  180
  5.  15 v
  6.  HT
  7.  24 v
  8.  ABL
  9.  B+110
  10.  H
Persamaan :
FCM2015HE
FCM14A032
Data Pin Flyback JF0501-1206
  1.  Col
  2.  B+115
  3.  180
  4.  16 v
  5.  24 v
  6.  HT
  7.  GND
  8.  ABL
  9.  AFC
  10.  NC
Persamaan :
154-177B
154-064P
FCK-14B047
JF0501-91802
154-374A
6174Z-6238L
Data Pin Flyback FSA16012M
  1.  Col
  2.  B+103
  3.  AFC
  4.  Bost-Up
  5.  16
  6.  24
  7.  ABL
  8.  GND
  9.  180
  10.  HT
Persamaan :
DCF-2077D
DCF-2077A
DCF-1577
Data Pin Flyback DCF-1577
  1.  Col
  2.  B+103
  3.  AFC
  4.  Bost-Up
  5.  16 v
  6.  24 v
  7.  ABL
  8.  GND
  9.  180v
  10.  HT
Persamaan :
DCF-2077D
DCF-2077A
Data Pin Flyback FSA16012M
  1.  Col _
  2. B+103
  3.  AFC
  4.  Bost-Up
  5. 16
  6.  24
  7.  ABL
  8.  GND
  9.  180
  10.  HT
Persamaan :
DCF-2077A
DCF-1577
FSA16012M
Data Travo Flyback F0141PE-M
  1.  Col
  2.  B+115
  3.  GND
  4.  24 v
  5.  16v
  6.  AFC
  7.  180 v
  8.  GND
  9.  HT
  10.  ABL
Persamaan :
F0194PEN1-SA
F0193PEN1-SA
F0147PE-M
BCS21-2647
F0101KM-SA
F0102KMF02299PE-B
Data Pin Flyback FCK-14B047
  1.  Col
  2.  180
  3.  B+110
  4.  GND
  5.  12v
  6. 24 v
  7.  40 v
  8. ABL
  9.  HT
  10. AFC
Persamaan :
154-177B
154-064P
JF0501-1206
JF0501-91802
154-374A
6174Z-6238L
Data Pin Flyback TFB4122BD
  1.  Col
  2.  B+115
  3.  185
  4.  GND
  5. NC
  6.  26
  7.  12
  8.  ABL
  9.  HT
  10.  AFT
Persamaan :
TFB4125CH

Data Pin Flyback BSC24-01N40K
  1.  Col
  2.  NC
  3.  B+110
  4.  GND
  5.  AFC
  6.  NC
  7.  ABL
  8.  HT
  9.  NC
  10.  NC
Data Pin Flyback 2435521
  1.  Col
  2.  GND
  3.  25
  4.  200
  5.  B+110
  6.  HT
  7.  ABL
  8.  14 v
  9.  NC
  10.  NC
Data Pin Flyback BSC25-N3604
  1.  Col
  2.  B+110
  3.  NC
  4.  AFC
  5.  GND
  6.  HT
  7.  ABL
  8.  NP
  9.  H1
  10.  H2
Data Pin Flyback TLF4G503F
  1.  Col
  2.  B+90
  3.  NC
  4.  24 v
  5.  HT
  6.  185v
  7.  GND
  8.  AFC
  9. 16 v
  10.  ABL
Persamaan :
TLF15644F1
TLF4N052
Data Pin Flyback TLF4N052
  1.  Col
  2.  B+90
  3.  NC
  4.  24 v
  5.  HT
  6. 180
  7.  GND
  8.  AFC
  9.  16v
  10.  ABL
Persamaan :
TLF15644F1
TLF4G503F
Data Pin Flyback F02299PE-B
  1.  Col
  2.  B+110
  3.  GND
  4.  NC
  5.  24
  6.  AFC
  7. 180
  8.  GND
  9.  HT
  10.  ABL
Digunakan Pada TV : Sharp
Persamaan :
F0194PEN1-SA
F0193PEN1-SA
F0147PE-M
BCS21-2647
F0101KM-SA
F0102KM
F0141PE-M
Data Pin Flyback F0102KM
  1.  Col
  2. B+115
  3.  GND
  4.  24
  5.  12
  6.  AFC
  7.  180
  8.  GND
  9.  HT
  10.  ABL
Persamaan :
F0194PEN1-SA
F0193PEN1-SA
F0147PE-M
BCS21-2647
F0101KM-SA
F02299PE-B
F0141PE-M
Data Pin Flyback F0101KM-SA
  1.  Col
  2.  B+115
  3.  GND
  4.  24
  5.  12
  6.  AFC
  7.  180
  8.  GND
  9.  HT
  10.  ABL
Persamaan :
F0194PEN1-SA
F0193PEN1-SA
F0147PE-M
BCS21-2647
F0102KM
F02299PE-B
F0141PE-M
Data Pin Flyback BSC24-08B
  1.  Col
  2.  B+110
  3.  NC
  4.  AFC
  5.  GND
  6.  HT
  7.  ABL
  8.  NP
  9.  NC
  10.  NP
Persamaan :
BSC23-01N16
BSC23-01N16
BSC24-01N36
BSC24-09G
BSC25-4803T
BSC25-N1617
BSC25-Z601F
BSC24-01N4019L
Data Pin Flyback BSC25-Z601F
  1.  Col
  2.  B+110
  3.  NC
  4.  AFC
  5.  GND
  6. HT
  7.  ABL
  8.  NP
  9.  NC
  10.  NP
Persamaan :
BSC23-01N16
BSC23-01N16
BSC24-01N36
BSC24-09G
BSC25-4803T
BSC25-N1617
BSC24-08B
BSC24-01N4019L
Data Pin Flyback BSC25-N1617
  1.  Col
  2.  B+110
  3.  NC
  4.  AFC
  5.  GND
  6.  HT
  7.  ABL
  8.  NP
  9.  NC
  10.  NP
Persamaan :
BSC23-01N16
BSC23-01N16
BSC24-01N36
BSC24-09G
BSC25-4803T
BSC25-Z601F
BSC24-08B
BSC24-01N4019L
Data Pin Flyback BSC25-4803T
  1.  Col
  2.  B+110 v
  3. NC
  4.  AFC
  5.  GND
  6. HT
  7.  ABL
  8.  NP
  9.  NC
  10.  NP
Persamaan :
BSC23-01N16
BSC23-01N16
BSC24-01N36
BSC24-09G
BSC25-N1617
BSC25-Z601F
BSC24-08B
BSC24-01N4019L
Data Pin Flyback FSV-14A004C
  1.  16.5 v
  2.  NC
  3.  HT
  4.  -16.5 v
  5.  185 v
  6.  GND
  7.  NC
  8.  ABL
  9.  B+125 v
  10.  Col
Persamaan :
FOK14A001
AA26-002101A
Data Pin Flyback FSV20A099
  1.  15 v
  2.  24 v
  3.  HT
  4.  45v
  5.  180 v
  6.  GND
  7.  NC
  8.  ABL
  9.  B+125 v
  10.  H
Data Pin Flyback F0147PE-M
  1.  Col
  2.  B+115
  3.  GND
  4.  24
  5.  12
  6. AFC
  7.  180
  8.  GND
  9.  HT
  10.  ABL
Persamaan :
F0194PEN1-SA
F0193PEN1-SA
BCS21-2647
F0101KM-SA
F0102KM
F02299PE-B
F0141PE-M
Data Pin Flyback F0193PEN1-SA
  1.  H
  2. B+115v
  3. GND
  4. 45v
  5.  12v
  6.  AFC
  7. 180v
  8.  GND
  9.  HT ABL
Persamaan :
F0194PEN1-SA
F0147PE-M
BCS21-2647
F0101KM-SA
F0102KM
F02299PE-B
F0141PE-M
Data Pin Flyback FOK14A001
  1. +16.5 v
  2. NC
  3. HT
  4. -16.5 v
  5. 200
  6. GND
  7. NC
  8. ABL
  9. B+130
  10. H
Persamaan :
 AA26-002101A
FSV-14A004C
Data Pin Flyback GOLDSTAR 154-177B
  1.  H
  2. 180 v
  3. B+110 v
  4. GND
  5. 12v
  6. 24 v
  7. 40 v
  8. ABL
  9.  HT
  10. AFC
Persamaan :
154-064P
FCK-14B047
JF0501-1206
JF0501-91802
154-374A
6174Z-6238L

Data Pin Flyback PANASONIC TLF15644F1
  1.  H
  2. B+90 v
  3. NC
  4. 24 v
  5. HT
  6. 185 v
  7. GND
  8. GND
  9. 16 v
  10. ABL
Persamaan :
TLF4N052
TLF4G503F
Itulah daftar lengkap data pein dan persamaan trafo flyback berbagai merk tv dan tipe .

3 thoughts on “Data Pin dan Persamaan FlyBack Tv Paling Lengkap : 100 +”

  3. ma'af master, utk urutannya mohon dikelompokkan sesuai merk tv nya,lbh baik lg urutkan mulai dr abjad merk tv nya agar tdk bikin bingung utk pemula/yg lg belajar spt saya.kl berkenan mhn dipertimbangkan usul dr sy ,sekali lg mhn ma'af yg sebesar besar nya 🙏

    Reply

Leave a Comment
