Bengkeltv – Diagram Cara Pemasangan Relay Kompresor Kulkas Samsung. Dalam artikel ini, kita akan membahas diagram cara pemasangan relay kompresor kulkas Samsung secara rinci. Relay kompresor adalah komponen penting yang membantu mengontrol dan mengatur kerja kompresor dalam sistem pendinginan kulkas.
Pemasangan relay yang tepat sangat penting untuk menjaga kinerja kulkas agar tetap optimal dan memperpanjang usia pakainya. Dengan memahami diagram dan langkah-langkah pemasangan relay kompresor, Anda dapat melakukan perbaikan atau penggantian secara mandiri dengan lebih mudah. Mari kita simak bagaimana cara memasang relay kompresor pada kulkas Samsung dengan benar.
Mengenal Relay Kompresor Kulkas
Relay kompresor pada kulkas adalah komponen esensial yang berfungsi sebagai pelindung kompresor dari berbagai masalah kelistrikan, terutama dari lonjakan listrik atau arus yang tidak stabil. Arus yang berlebihan dapat menyebabkan kompresor bekerja lebih keras, yang pada akhirnya memperpendek usia kompresor atau bahkan menyebabkan kerusakan permanen. Relay kompresor bekerja dengan cara memutus aliran listrik ke kompresor saat arus listrik yang masuk melebihi batas aman, sehingga menjaga kompresor dari risiko overheating atau kerusakan mendadak.
Relay kompresor ini juga dikenal dengan nama lain seperti relay overload atau overload protector. Prinsip kerja relay overload mirip dengan Miniature Circuit Breaker (MCB) pada listrik rumah tangga, yaitu secara otomatis memutus sirkuit ketika mendeteksi lonjakan arus berlebihan. Dengan mekanisme ini, relay membantu memastikan bahwa kompresor hanya bekerja ketika aliran listrik stabil dan dalam kondisi aman.
Relay kompresor kulkas tersedia dalam berbagai tipe dan ukuran, yang dirancang sesuai dengan kebutuhan dan jenis kulkas yang digunakan. Ada relay kompresor yang kompatibel dengan hampir semua jenis kulkas, tetapi beberapa tipe relay khusus disesuaikan dengan merek atau tipe kompresor tertentu, seperti pada kulkas Samsung atau merek lainnya. Beragamnya variasi ini memungkinkan pengguna untuk memilih relay yang paling sesuai dengan spesifikasi kompresor kulkas mereka.
Relay kompresor dapat dibeli dengan mudah melalui toko elektronik maupun online di platform seperti Tokopedia, Shopee, dan lain-lain. Membeli relay kompresor yang tepat tidak hanya membantu menjaga kinerja optimal dari kulkas, tetapi juga memberikan perlindungan jangka panjang bagi mesin kompresor agar tidak mudah rusak akibat arus listrik yang tidak stabil.
Secara keseluruhan, relay kompresor adalah komponen penting yang memiliki peran sebagai pelindung utama mesin kulkas. Dengan memasang relay yang tepat dan berkualitas, risiko kerusakan kompresor akibat ketidakstabilan arus listrik bisa diminimalkan, sehingga kulkas dapat beroperasi lebih efisien dan awet.
Diagram Cara Pemasangan Relay Kompresor Samsung
Memasang relay dan overload protector (OLP) pada kompresor kulkas, terutama pada merek seperti Samsung, memerlukan kehati-hatian dan ketelitian karena kesalahan pemasangan dapat menyebabkan kompresor tidak bekerja dengan baik atau bahkan rusak. Meskipun banyak kompresor memiliki jumlah dan bentuk pin yang sama, penentuan posisi pin C (common), S (start), dan R/M (run) pada setiap merek kompresor, termasuk Samsung, dapat berbeda. Oleh karena itu, memahami diagram pemasangan dan mengikuti instruksi pemasangan yang tepat sangatlah penting.
Berikut adalah panduan diagram pemasangan relay kompresor untuk kompresor Samsung tipe SD152H-L1U yang sering digunakan pada berbagai model kulkas Samsung. Diagram ini menjelaskan fungsi masing-masing pinout dan komponen agar Anda dapat memasang relay, overload protector, dan kapasitor dengan benar.
A. Komponen yang Dibutuhkan
1. Starting Relay
Model yang disarankan adalah 912X32E100MQ16APE2, atau tipe lain dengan 2 konektor yang sesuai dengan kompresor kulkas Anda.
2. Overload Protector (OLP)
Gunakan model 4TM222 PHBYY-53, atau model lain dalam seri 4TM untuk kompresor dengan daya 1/5 hp.
3. Running Capacitor
Disarankan kapasitor dengan spesifikasi 3.5㎌/350VAC, yang berfungsi menjaga kestabilan arus saat kompresor dalam mode run.

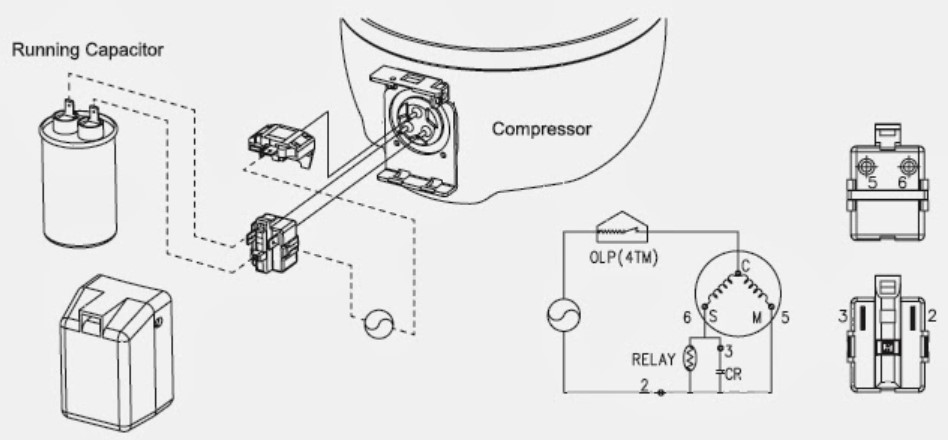

B. Diagram Pemasangan
Sebelum memasang, pastikan untuk mencatat atau memahami posisi pin pada kompresor Samsung:
- C (Common): Ini adalah titik netral yang akan terhubung dengan satu sisi relay dan overload protector.
- S (Start): Pin ini digunakan untuk menghubungkan starting relay agar kompresor dapat menyala.
- R/M (Run): Pin ini dihubungkan dengan running capacitor untuk menjaga kompresor bekerja stabil setelah dinyalakan.
Langkah-langkah pemasangan:
- Pasang Overload Protector (OLP): Sambungkan overload protector ke pin C (Common) dan ke sumber daya listrik. Overload ini akan memutus aliran jika ada lonjakan listrik yang berlebihan.
- Hubungkan Starting Relay: Sambungkan starting relay ke pin S (Start) dan ke pin C (Common) untuk memicu kompresor saat pertama kali dinyalakan.
- Sambungkan Running Capacitor: Pasang running capacitor antara pin R/M (Run) dan sumber listrik utama agar kompresor tetap stabil saat berjalan.
Pastikan semua sambungan kencang dan aman agar tidak ada kontak yang longgar. Setelah semua komponen terpasang, Anda bisa menguji daya kompresor untuk memastikan bahwa instalasi berjalan dengan baik. Diagram pemasangan ini memberikan panduan yang jelas, tetapi tetap dianjurkan untuk merujuk ke manual kompresor atau mencari bantuan teknisi jika ada keraguan dalam pemasangan.
Dengan mengikuti diagram ini, Anda bisa memastikan bahwa relay kompresor Samsung Anda terpasang dengan aman dan bekerja optimal, menjaga kulkas dalam kondisi terbaik.
Penutup
Sebagai penutup, memahami diagram cara pemasangan relay kompresor kulkas Samsung adalah langkah penting untuk menjaga kinerja kulkas tetap optimal dan aman. Dengan mengikuti panduan pemasangan yang tepat, Anda dapat memastikan kompresor bekerja efisien tanpa risiko kerusakan akibat arus listrik yang tidak stabil.
Pastikan untuk selalu memeriksa posisi pin dan spesifikasi komponen, serta menggunakan relay, overload protector, dan kapasitor sesuai tipe kompresor yang digunakan. Jika Anda merasa ragu, jangan ragu untuk berkonsultasi dengan teknisi profesional. Semoga panduan ini membantu Anda dalam memasang relay kompresor dengan benar agar kulkas Samsung Anda tetap awet dan berfungsi maksimal.
