Karakteristik Dan Cara Kerja Led

Led adalah komponen elektronika yang terbuat dari bahan semikonduktor yang bisa memancarkan cahaya monokromatik. Bahan semikonduktor penyusun led telah melalui prose doping sehingga menghasilkan dua jenis bahan semikonduktor yang berbeda karakteristiknya. Kedua jenis bahan semikonduktor baru tersebut adalah semikonduktor type P dan semikonduktor type N.

Di dalam pembentukan lampu led, kedua bahan semikonduktor berbeda sifat tersebut  disatukan sehingga membentuk sebuah persimpangan PN(Junction PN). Persimpangan kedua jenis bahan semikonduktor berbeda type tersebut memililki karakteristik yang khas. Dimana dapat melewatkan arus listrik pada arah maju namun memblokir arus listrik yang datang dari arah balik.

Karena terbentuk dari dua jenis bahan semikonduktor berbeda, led memiliki polaritas pada kedua ujung terminalnya. Terminal led dengan polaritas positif biasanya ditandai dengan bentuk kawat terminal yang leih panjang.

Simbol led pada skema rangkaian elektronika sama seperti simbol dioda yang berupa anak panah namun terdapat dua anak panah kecil yang mengarah keluar sebagai tanda pancaran cahaya dari led.

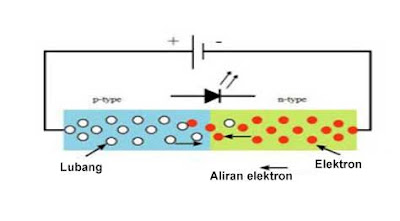

Cara kerja led didasarkan pada aliran perpindahan elektron elektron antar bahan semikonduktor sambil memnacarkan foton yang berupa cahaya. Secara lebih rinci penjelasan cara kerja led adalah sebagai berikut :

• Ketika lampu led diberikan aliran arus listrik bias maju dari sumber arus, maka elektron elektron yang ada pada bahan semikonduktor type akan terdorong oleh aliran elektron dari sumber arus listrik.
• Elektron elektron yang terdorong tersebut bergerak menyeberangai persimpangan PN untuk mengisi lubang lubang yang banyak terdapat pada semikonduktor type P.
• Ketika terjadi perpindahan elektron melewati persimpangan PN tersebut terjadi pengeluaran foton oleh elektron dengan spektrum dan panjang gelombang tertentu.
• Pancaran foton foton inilah yang terlihat oleh kita sbegai cahaya yang dipancarkan oleh lampu led.
• Besar spektrum dan panjang gelombang yang berbeda dari foton yang dipancarkan akan menghasilkan warna cahaya yang berbeda pula.
• Jenis foton yang dipancarkan oleh led tergantung jenis bahan semikonduktor  yang digunakan

Contoh Bahan Semikonduktor Pembentuk Led

Seperti yang sudah dijelaskan diatas, warna cahaya yang dihasilkan oleh lampu led tergantung dari led tersebut terbuat dari jenis bahan semikonduktor yang apa. Berikut ini contoh bahan pembentuk led :
