Bengkeltv – Kode Warna Resistor 1K Ohm Secara Lengkap. Resistor adalah salah satu komponen penting dalam rangkaian elektronik yang berfungsi untuk mengatur aliran arus listrik. Salah satu jenis resistor yang sering digunakan adalah resistor dengan nilai 1K Ohm. Untuk memudahkan identifikasi nilai resistansi pada resistor, digunakan sistem kode warna. Kode warna resistor 1K Ohm memiliki pola tertentu yang membantu teknisi dan penggemar elektronik dalam membaca nilai resistor dengan cepat dan akurat.
Dalam artikel ini, kita akan membahas secara rinci mengenai kode warna resistor 1K Ohm dan cara membacanya, agar Anda dapat memahami dan menggunakan resistor ini dengan lebih efektif dalam berbagai aplikasi elektronik.
Apa itu Resistor 1k Ohm?
Resistor 1k ohm adalah komponen elektronik dengan nilai resistansi 1.000 ohm. Resistor ini memiliki berbagai fungsi, di antaranya membatasi aliran arus, membagi tegangan, aplikasi pull-up atau pull-down, serta melindungi sirkuit digital dari kelebihan beban atau hubungan arus pendek. Resistor 1k ohm dapat diidentifikasi dengan kode warna resistor, yaitu cokelat-hitam-merah-emas atau cokelat-hitam-hitam-cokelat-emas. Sesuai namanya, resistor 1k ohm memiliki resistansi sebesar 1.000 ohm, yang menjadikannya ideal untuk digunakan dalam berbagai jenis sirkuit. Resistor ini dapat digunakan dalam aplikasi mulai dari sirkuit LED sederhana hingga proyek mikrokontroler yang lebih kompleks.
Kode Warna Resistor 1K Ohm
Kode warna resistor 1k ohm dapat dikenali dengan melihat warna yang mewakili nilai ohm. Pelajari cara kerja resistor dan bagaimana kode warna diterapkan pada resistor 1k ohm dalam tiga langkah mudah.
Cobalah menghitung angka dari 0 hingga 9 dengan lantang. Berapa banyak angka unik yang disebutkan? Ada sepuluh angka total. Kita dapat mengkodekan setiap nilai angka menggunakan warna jika kita sepakat untuk memberi satu warna untuk setiap angka. Dari sini, kita dapat memahami kode warna resistor.
Resistor berfungsi untuk mengurangi jumlah arus yang mengalir, dengan nilai resistansi yang diukur dalam satuan ohm. Nilai ohm ini diwakili dengan kode warna yang ditunjukkan pada gelang resistor.
Untuk resistor 1k ohm, kita hanya mengkodekan warna pertama, warna kedua, dan jumlah nolnya, yang berarti kita menggunakan tiga gelang warna untuk mewakili nilai tersebut.
Kode warna resistor 1k tidak jauh berbeda dengan kode warna untuk resistor 10k.
Meskipun alat seperti ohmmeter atau multimeter dapat langsung menunjukkan nilai resistansi, mempelajari kode warna resistor sangat berguna. Ketika menggunakan ohmmeter dan multimeter, alat ini tidak akan membantu kita menghitung resistansi resistor yang sudah terhubung dalam rangkaian.
Pada pelajaran kali ini, kita akan membahas resistor 1k, di mana “k” merupakan singkatan dari “kilo,” yang berarti 1.000. Dengan demikian, nilai resistor 1k adalah 1.000 ohm, dan angka yang akan kita kodekan adalah 1.000.
Salah satu resistor yang paling sering digunakan dalam elektronik adalah resistor 1k dengan empat gelang. Popularitasnya menjadikan resistor ini pilihan yang tepat untuk mempelajari dan mengenali kode warna resistor dalam sebuah proyek.
Dengan menggunakan kode warna resistor 1k, kita dapat langsung menentukan nilai resistansi dan toleransi dari resistor tersebut.

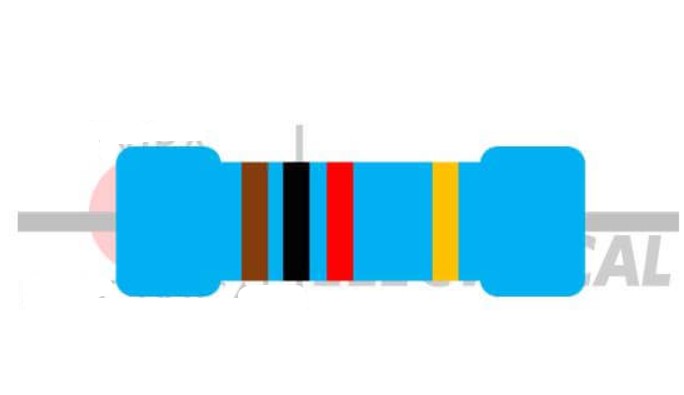

Di bawah ini adalah contoh resistor dengan resistansi 1kΩ. :

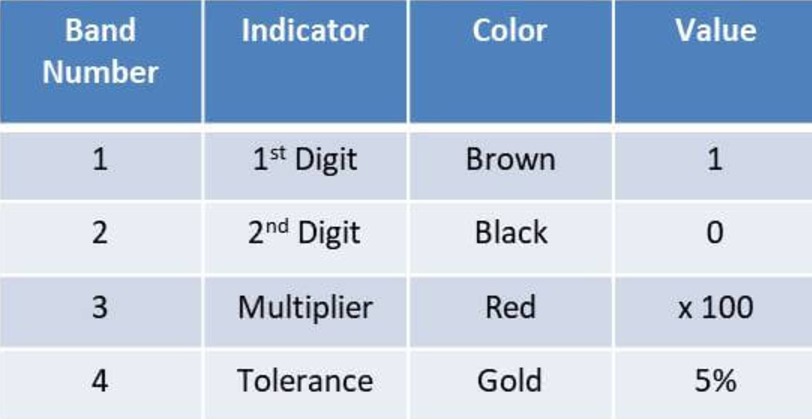

Jadi nilai resistansi adalah:
Nilai akhirnya : 1000 ± 5% Ω.
Bagaimana Menghitung Kode Warna Resistor 1K
Kode warna untuk resistor diatur dengan sistem tertentu yang memudahkan kita untuk membaca nilai resistansi. Setiap resistor dengan empat gelang memiliki kode warna yang mewakili angka, pengali, dan toleransi. Untuk menghitung kode warna pada resistor 1K, mari kita uraikan setiap gelang dan fungsinya.
1. Gelang Pertama – Digit Pertama: Gelang pertama menunjukkan digit pertama dari nilai resistansi. Dalam kasus resistor 1K, gelang pertama berwarna coklat, yang mewakili angka 1. Gelang pertama berfungsi untuk menunjukkan nilai awal dari resistansi yang sedang dihitung.
2. Gelang Kedua – Digit Kedua: Gelang kedua menunjukkan angka kedua dari nilai resistansi. Dalam resistor 1K, gelang kedua berwarna hitam, yang berarti angka 0. Gelang kedua selalu terletak di sebelah kanan gelang pertama. Maka, gabungan antara gelang pertama dan kedua menghasilkan angka 10 (1 dan 0), yang menjadi dasar nilai resistansi.
3. Gelang Ketiga – Pengali: Gelang ketiga berfungsi sebagai pengali yang mengalikan nilai yang sudah ditemukan dari dua gelang sebelumnya. Setiap warna pada gelang ketiga mewakili angka pengali dalam bentuk 10^n, di mana n adalah nilai warna tersebut. Pada resistor 1K, gelang ketiga berwarna merah, yang mewakili angka 2, atau pengali 10^2 (yaitu 100). Dengan demikian, pengali yang digunakan adalah 100.
- Sekarang kita menghitung resistansi total dengan rumus: Resistansi = 10×10 2 = 10×100 = 1000Ω = 1kΩ
4. Gelang Keempat – Toleransi: Gelang keempat menunjukkan toleransi dari resistor, yaitu seberapa besar variasi nilai resistansi yang bisa diterima. Toleransi ini biasanya ditunjukkan dengan warna emas atau perak. Pada resistor 1K, gelang keempat berwarna emas, yang mewakili toleransi ±5%. Ini berarti nilai resistansi resistor tersebut dapat bervariasi sebesar 5% dari nilai nominalnya.
- Sebagai contoh, dengan toleransi ±5%, nilai resistansi 1K dapat berkisar antara: 1kΩ±5% = 1kΩ±50Ω
- Artinya, nilai resistansi resistor bisa berada dalam rentang antara 950Ω dan 1050Ω.
Dengan menggunakan kode warna pada resistor, kita bisa dengan mudah menghitung nilai resistansi total. Dalam hal ini, resistor dengan kode warna coklat-hitam-merah-emas memiliki nilai resistansi 1kΩ dengan toleransi ±5%. Meski demikian, meskipun nilai resistansi dapat dihitung menggunakan kode warna, nilai sebenarnya bisa sedikit bervariasi, tergantung pada suhu dan faktor lainnya, yang dapat diukur dengan multimeter.
Penggunaan Umum untuk Resistor 1k Ohm
Resistor 1k ohm adalah komponen kecil namun sangat penting dalam dunia elektronika. Meskipun terlihat sederhana, resistor ini memiliki berbagai kegunaan yang krusial untuk memastikan kinerja perangkat elektronik yang baik. Berikut adalah beberapa penggunaan umum dari resistor 1k ohm:
1. Membatasi Aliran Arus
Salah satu fungsi utama resistor 1k ohm adalah untuk membatasi aliran arus dalam sebuah sirkuit. Resistor ini berperan dalam mengatur seberapa banyak arus yang dapat mengalir, mencegah kerusakan pada komponen lain yang sensitif terhadap arus tinggi. Sebagai contoh, resistor 1k ohm sering digunakan untuk menghubungkan LED ke sumber daya, di mana ia mengontrol arus agar LED tidak terbakar atau rusak akibat aliran arus yang terlalu besar.
2. Pembagian Tegangan (Voltage Divider)
Resistor 1k ohm juga digunakan dalam rangkaian pembagi tegangan, yang berguna untuk mendapatkan tegangan tertentu dari sumber daya yang lebih besar. Dalam aplikasi ini, resistor bekerja bersama dengan resistor lainnya untuk membagi tegangan sesuai kebutuhan sirkuit. Pembagi tegangan ini banyak digunakan dalam sensor atau pengukuran tegangan di sistem elektronik.
3. Aplikasi Pull-up atau Pull-down
Dalam sirkuit digital, resistor 1k ohm sering digunakan dalam aplikasi pull-up atau pull-down. Resistor pull-up menghubungkan sinyal input ke sumber tegangan (biasanya Vcc), memastikan bahwa input berada pada kondisi logika tinggi saat tidak ada sinyal lain yang diberikan. Sebaliknya, resistor pull-down menghubungkan input ke ground, memastikan input berada pada kondisi logika rendah saat tidak ada sinyal yang terhubung. Aplikasi ini banyak ditemukan dalam pengendalian tombol, saklar, atau sensor dalam rangkaian mikrokontroler.
4. Pengamanan Sirkuit Digital
Resistor 1k ohm sering digunakan dalam rangkaian digital untuk melindungi sirkuit dari kelebihan beban atau hubungan arus pendek. Resistor ini berfungsi sebagai pelindung komponen-komponen elektronik yang sensitif dengan membatasi aliran arus yang berlebihan yang bisa menyebabkan kerusakan. Sebagai contoh, pada sirkuit yang melibatkan mikrokontroler, resistor ini bisa digunakan untuk mencegah kerusakan pada pin input/output yang terhubung ke sensor atau perangkat eksternal.
5. Pengaturan Sinyal Analog
Dalam beberapa aplikasi analog, resistor 1k ohm digunakan untuk mengatur sinyal dan memastikan kestabilan dalam pengolahan sinyal. Resistor ini sering digunakan dalam rangkaian penguat sinyal, filter, atau sistem pengolahan audio untuk memastikan kualitas sinyal yang lebih baik tanpa gangguan yang berlebihan.
6. Penyusunan Sirkuit Elektronik
Baik Anda sedang membangun papan sirkuit cetak (PCB) atau memperbaiki perangkat elektronik, resistor 1k ohm adalah salah satu komponen yang paling sering digunakan. Resistor ini sering digunakan dalam proyek-proyek berbasis mikrokontroler, rangkaian sensor, pengendali motor, serta dalam pengaturan daya dan sinyal. Resistor 1k ohm juga sangat berguna dalam prototyping dan eksperimen elektronik karena sifatnya yang mudah didapat dan harga yang terjangkau.
Penutup
Sebagai penutup, memahami Kode Warna Resistor 1K Ohm sangat penting untuk memudahkan proses perakitan dan perbaikan rangkaian elektronik. Dengan mengetahui arti dari setiap warna pada resistor, kalian dapat dengan mudah menentukan nilai resistansi yang diperlukan dalam proyek elektronik kalian.
Sebagai informasi, resistor dengan nilai 1K Ohm memiliki kode warna coklat-hitam-merah, yang berarti 1 (coklat), 0 (hitam), dan dua digit nol (merah). Dengan pengetahuan ini, kalian bisa lebih percaya diri dalam merakit dan menganalisis komponen elektronik, serta memperlancar proses pembelajaran dalam dunia elektronika.
