Bengkel Tv – Pengertian Photodiode (Dioda Foto) Secara Lengkap. Pengertian Photodiode (Dioda Foto) mengacu pada komponen semikonduktor yang berfungsi untuk mengubah cahaya menjadi aliran listrik. Photodiode bekerja berdasarkan prinsip fotoelektrik, di mana ketika cahaya mengenai permukaannya, terjadi pelepasan elektron yang menghasilkan arus listrik.
Komponen ini banyak digunakan dalam berbagai aplikasi elektronik, seperti sensor cahaya, alat pengukur, hingga sistem komunikasi optik. Dengan kepekaannya terhadap cahaya, photodiode menjadi elemen penting dalam teknologi modern yang memerlukan deteksi dan pengukuran intensitas cahaya secara akurat.
Pengertian Photodiode (Dioda Foto)
Photodiode, atau dalam bahasa Indonesia disebut Dioda Foto, adalah komponen elektronika yang memiliki kemampuan untuk mengubah cahaya menjadi arus listrik. Sebagai salah satu jenis dioda, Dioda Foto merupakan komponen aktif yang terbuat dari bahan semikonduktor, seperti silikon atau germanium, yang memungkinkan terjadinya proses konversi energi. Seperti dioda pada umumnya, Photodiode memiliki dua terminal, yaitu terminal katoda dan terminal anoda. Namun, Dioda Foto dilengkapi dengan lensa dan filter optik yang terpasang di permukaannya, berfungsi untuk meningkatkan sensitivitas dan akurasi dalam mendeteksi cahaya.
Dioda Foto mampu mendeteksi berbagai jenis cahaya, termasuk cahaya matahari, cahaya tampak, sinar inframerah, sinar ultraviolet, hingga sinar X. Dengan kemampuannya ini, Photodiode menjadi sangat penting dalam berbagai aplikasi. Misalnya, dalam sistem penghitung kendaraan, Dioda Foto dapat digunakan untuk mendeteksi kehadiran kendaraan yang melintas dengan menggunakan cahaya yang dipancarkan. Selain itu, dalam sensor cahaya kamera, Dioda Foto berperan dalam menyesuaikan tingkat pencahayaan, sehingga menghasilkan gambar yang optimal.
Tidak hanya di dunia fotografi, Photodiode juga banyak digunakan dalam alat-alat medis, seperti detektor denyut jantung dan alat pengukur kadar oksigen dalam darah. Di bidang industri, Dioda Foto digunakan dalam scanner barcode, yang memungkinkan pembacaan informasi dengan cepat dan efisien. Selain itu, dalam sistem keamanan, Photodiode berfungsi sebagai sensor yang dapat mendeteksi gerakan atau kehadiran orang dalam suatu area, meningkatkan keamanan lingkungan.
Secara keseluruhan, Photodiode atau Dioda Foto adalah komponen yang sangat versatile dan esensial dalam dunia elektronika modern. Dengan kemampuan mendeteksi berbagai jenis cahaya dan mengubahnya menjadi arus listrik, Dioda Foto memainkan peran penting dalam banyak aplikasi, dari perangkat konsumen hingga alat medis dan sistem keamanan.

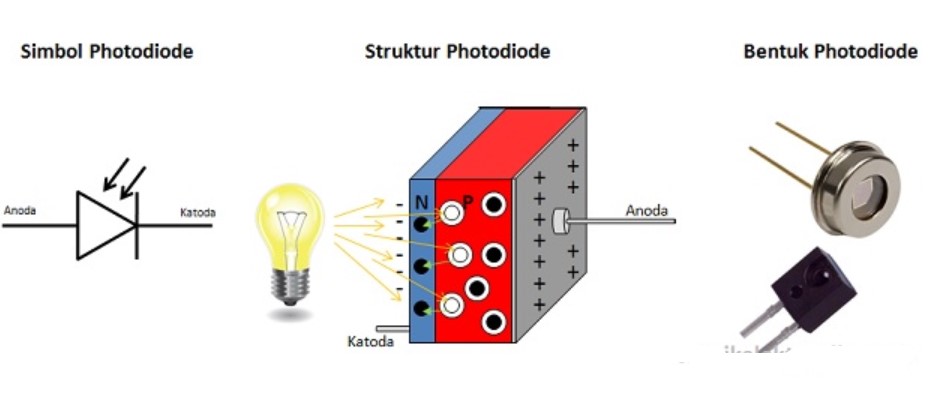

Bentuk dan Simbol Photodiode (Dioda Foto)
Prinsip Kerja Photodiode (Dioda Foto)
Photodiode bekerja berdasarkan prinsip fotoelektrik, yang melibatkan interaksi antara cahaya dan semikonduktor. Komponen ini terdiri dari dua lapisan semikonduktor: satu lapisan tipis tipe-N yang kaya akan elektron dan satu lapisan tebal tipe-P yang kaya akan hole. Dalam konfigurasi ini, lapisan tipe-N berfungsi sebagai katoda, sedangkan lapisan tipe-P berfungsi sebagai anoda. Struktur ini membentuk sambungan PN (PN junction) yang penting untuk fungsionalitas Dioda Foto.
Ketika Photodiode terkena cahaya, partikel cahaya yang disebut foton menembus lapisan semikonduktor tipe-N dan mencapai lapisan tipe-P. Proses ini dimulai ketika foton-foton tersebut bertabrakan dengan elektron yang terikat dalam struktur kristal semikonduktor. Tabrakan ini cukup kuat untuk melepaskan elektron dari ikatannya, menghasilkan elektron bebas dan hole (kekosongan elektron) di dalam material semikonduktor.
Proses pelepasan elektron ini sangat penting karena elektron yang terpisah dari ikatan atomnya dapat bergerak dengan bebas di dalam semikonduktor. Ketika elektron terpisah berada di dekat persimpangan PN, mereka dapat melintasi batas tersebut dan bergerak ke sisi semikonduktor tipe-N. Akibatnya, terjadi akumulasi elektron di sisi tipe-N, sedangkan sisi tipe-P menjadi kelebihan hole.
Pemisahan muatan positif (hole) dan negatif (elektron) ini menciptakan perbedaan potensial di antara dua sisi tersebut. Perbedaan potensial inilah yang menyebabkan munculnya tegangan di persimpangan PN. Ketika beban atau kabel dihubungkan antara katoda (sisi tipe-N) dan anoda (sisi tipe-P), elektron akan mengalir dari katoda menuju anoda, menghasilkan aliran arus listrik. Aliran ini merupakan sinyal listrik yang dapat digunakan dalam berbagai aplikasi, mulai dari sensor cahaya hingga alat pengukur.
Photodiode dapat berfungsi dalam dua mode: mode fotodeteksi, di mana Dioda Foto digunakan untuk mendeteksi cahaya, dan mode penguatan, di mana Dioda Foto berfungsi untuk memperkuat sinyal listrik. Dalam mode fotodeteksi, Dioda Foto dapat beroperasi dalam kondisi reverse bias untuk meningkatkan responsivitas terhadap cahaya, sementara dalam mode penguatan, Dioda Foto bekerja untuk menghasilkan arus yang lebih tinggi berdasarkan intensitas cahaya yang diterima.
Dengan prinsip kerja yang efisien ini, Photodiode atau Dioda Foto menjadi komponen penting dalam teknologi modern, digunakan dalam berbagai aplikasi seperti sensor optik, alat pengukur intensitas cahaya, komunikasi fiber optik, dan banyak lagi.
Model Pengoperasian Photodiode (Dioda Foto)
Setelah mengetahui Pengertian Photodiode (Dioda Foto), nah selanjutnya photodiode beroperasi dengan dua model utama, yaitu model Photovoltaic dan model Photoconductive. Masing-masing model ini memiliki karakteristik dan aplikasi yang berbeda dalam pengolahan sinyal cahaya menjadi arus listrik.
1. Model Photovoltaic
Model Photovoltaic mirip dengan cara kerja sel surya (solar cell), di mana Photodiode mampu menghasilkan tegangan ketika terpapar cahaya. Dalam model ini, foton yang mengenai permukaan Photodiode menyebabkan pelepasan elektron, yang selanjutnya menghasilkan arus listrik. Meskipun demikian, tegangan dan arus yang dihasilkan oleh model ini sangat kecil, sehingga seringkali tidak mencukupi untuk menghidupkan perangkat elektronik yang membutuhkan daya lebih besar, seperti lampu atau alat listrik lainnya.
Model ini lebih sering digunakan dalam aplikasi di mana pengukuran cahaya diperlukan tanpa memerlukan arus yang signifikan. Contohnya, Photodiode dalam mode Photovoltaic bisa digunakan dalam sensor cahaya untuk mengukur intensitas pencahayaan di lingkungan tertentu. Namun, untuk aplikasi yang memerlukan output yang lebih kuat, model ini kurang optimal karena keterbatasan arus yang dihasilkan.
2. Model Photoconductive
Model Photoconductive diimplementasikan untuk mengatasi keterbatasan arus pada model Photovoltaic. Dalam pengoperasian ini, Photodiode biasanya dihubungkan dengan sumber tegangan eksternal yang diterapkan secara bias terbalik (reversed biased voltage). Dengan penerapan bias terbalik ini, Photodiode berfungsi dengan cara yang berbeda; alih-alih menghasilkan arus, ia berperan sebagai saklar (switch) yang mengalirkan arus listrik ketika terpapar cahaya.
Ketika cahaya mengenai Photodiode, proses yang sama terjadi seperti dalam model Photovoltaic, yaitu pelepasan elektron. Namun, dengan bias terbalik yang diterapkan, elektron yang terlepas dapat dengan mudah melintasi sambungan PN dan menghasilkan arus yang lebih besar. Ini memungkinkan Photodiode untuk mengendalikan aliran arus dalam rangkaian elektronik dengan lebih efektif. Model Photoconductive ini sering digunakan dalam berbagai aplikasi, seperti sensor gerakan, sistem pencahayaan otomatis, dan komunikasi optik.
Kelebihan dari model Photoconductive adalah kemampuannya untuk menghasilkan respons yang lebih cepat dan arus yang lebih kuat, sehingga lebih sesuai untuk aplikasi yang membutuhkan kecepatan dan keandalan. Kombinasi dari kedua model ini memungkinkan Photodiode untuk digunakan dalam berbagai bidang, mulai dari perangkat konsumen hingga sistem industri yang kompleks, memberikan fleksibilitas dalam penggunaan teknologi deteksi cahaya.
Dengan memahami kedua model pengoperasian ini, kita dapat lebih menghargai bagaimana Photodiode berfungsi dalam aplikasi nyata, serta peran pentingnya dalam kemajuan teknologi optoelektronik.
Penutup
Sebagai kesimpulan dari Bengkel Tv ini, pengertian photodiode (dioda foto) mencakup komponen penting dalam teknologi optoelektronik yang berfungsi sebagai alat pengubah cahaya menjadi sinyal listrik. Dengan kemampuan mendeteksi berbagai tingkat intensitas cahaya, photodiode memainkan peran krusial dalam berbagai aplikasi, mulai dari perangkat konsumen hingga sistem komunikasi dan sensor.
Kemajuan dalam teknologi ini terus mendorong inovasi baru, memungkinkan penggunaan photodiode yang lebih efisien dan efektif di berbagai bidang. Oleh karena itu, pemahaman yang mendalam tentang prinsip kerja dan aplikasi photodiode sangat penting bagi pengembangan teknologi masa depan.
