Flyback dengan tipe JF0501 merupakan jenis flyback yang bayak digunakan pada tv merk sharp 21″ dan termasuk tipe flyback dengan persamaan yang cukup langka. Sehingga tidak para teknisi elektronika cukup kesulitan untuk mendapatkannya.
Ada beberapa seri yang termasuk ke dalam flyback tipe JF0501, misalnya seri JF0501-32636, JF0501-18577 dan JF0501-19585. Kita harus hati hati menggunakan persamaan flyback ini agar tidak terjadi kegagalan ketika dipasang pada mesin tv.
Meskipun terkadang ada kemiripan pada jumlah pin / kaki pada flyback, belum tentu data susunan pin flyback tersebut sama. Karena itu kita perlu mengetahui lebih dulu data pin flyback yang mengalami kerusakan agar kita bisa mendapatkan komponen penggantinya yang tepat.

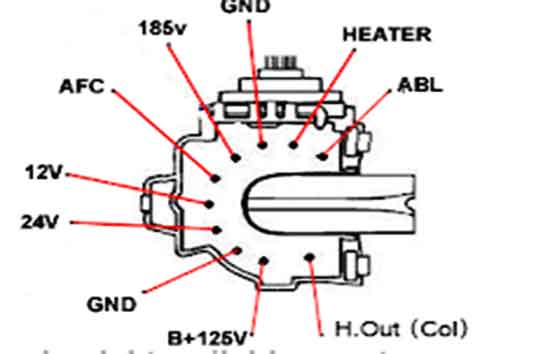

Data pin flyback JF0501 sharp
Buat anda yang belum tahu susunan data pin dari flyback tipe JF0501 milik tv sharp, dibawah ini saya berikan data sheetnya :
| Nomor Pin | Keterangan |
|---|---|
| 1 | Kolektor |
| 2 | B+ 125 Volt |
| 3 | Ground |
| 4 | 24 Volt |
| 5 | 12 Volt |
| 6 | AFC |
| 7 | 185 Volt |
| 8 | Ground |
| 9 | Heater |
| 10 | ABL |
Data persamaan flyback sharp tipe JF0501
Buat anda yang kesulitan mencari penganti flyback dengan tipe JF0501 orisinal, bisa menggunakan flyback persamaan yang memiliki susunan pin yang sama. Data tegangan yang ada pada persamaan flyback inipun sejenis sehingga bisa dipakai untuk mengganti flyback bawaan mesin tv sharp yang mati.
Berikut ini adalah persamaannya :
- FA 104WJZZ
- BSC25-0232A
- BSC26-2631S
- FA 060WJ-A
- FA071WJ-A
