Bengkeltv – Rangkaian Robot Line Follower Dengan Pengatur Kecepatan Motor. Robot line follower adalah salah satu jenis robot yang sering dijadikan proyek menarik bagi para penggemar elektronik dan otomasi. Robot ini dirancang untuk mengikuti garis tertentu di lantai, biasanya menggunakan sensor untuk mendeteksi jalur tersebut. Namun, agar performanya lebih optimal, pengaturan kecepatan motor menjadi aspek penting yang perlu diperhatikan.
Artikel ini akan membahas secara rinci tentang rangkaian robot line follower dengan pengatur kecepatan motor, bagaimana komponen-komponennya bekerja, dan langkah-langkah untuk merancangnya. Dengan pemahaman yang tepat, Anda bisa menciptakan robot yang tidak hanya mampu mengikuti jalur dengan akurat, tetapi juga bergerak dengan kecepatan yang sesuai untuk berbagai kondisi lintasan.
Apa Itu Robot Line Follower?
Robot line follower adalah jenis robot otomatis yang dirancang untuk bergerak mengikuti jalur atau garis tertentu yang telah dibuat di permukaan, seperti lantai atau meja. Garis tersebut biasanya berwarna hitam di atas latar putih, atau sebaliknya, sehingga dapat dengan mudah dikenali oleh sensor robot. Robot ini bekerja berdasarkan prinsip deteksi jalur menggunakan sensor garis, yang mendeteksi perbedaan warna antara garis dan latar sekitarnya.
Robot line follower menggunakan sensor garis untuk mendeteksi posisi garis yang menjadi panduannya. Informasi dari sensor ini kemudian diproses oleh sistem pengendali, yang menginstruksikan motor penggerak untuk mengarahkan robot agar tetap berada di jalur. Cara Kerja Robot Line Follower :
- Sensor Garis:
Mendeteksi keberadaan garis dengan membaca perbedaan intensitas cahaya.
Pemrosesan Data: Informasi dari sensor diproses oleh rangkaian komparator (analog) atau mikrokontroler (digital). - Motor Driver:
Menggerakkan motor untuk mengatur arah dan kecepatan robot agar tetap mengikuti jalur.
Selain line follower standar, ada juga varian seperti maze solver, yang mampu mengikuti jalur dalam bentuk labirin. Robot ini dilengkapi dengan algoritma tambahan untuk mengenali simpangan atau persimpangan jalur, sehingga dapat menentukan jalur optimal dalam menyelesaikan labirin.
Robot line follower adalah inovasi sederhana tetapi menarik dalam dunia robotika. Kemampuannya untuk bergerak otomatis dengan membaca jalur menggunakan sensor garis menjadikannya salah satu proyek ideal bagi pemula hingga profesional. Dengan perkembangan teknologi, baik robot analog maupun digital memiliki kelebihan masing-masing, memberikan ruang eksplorasi yang luas bagi mereka yang tertarik mendalami robotika.

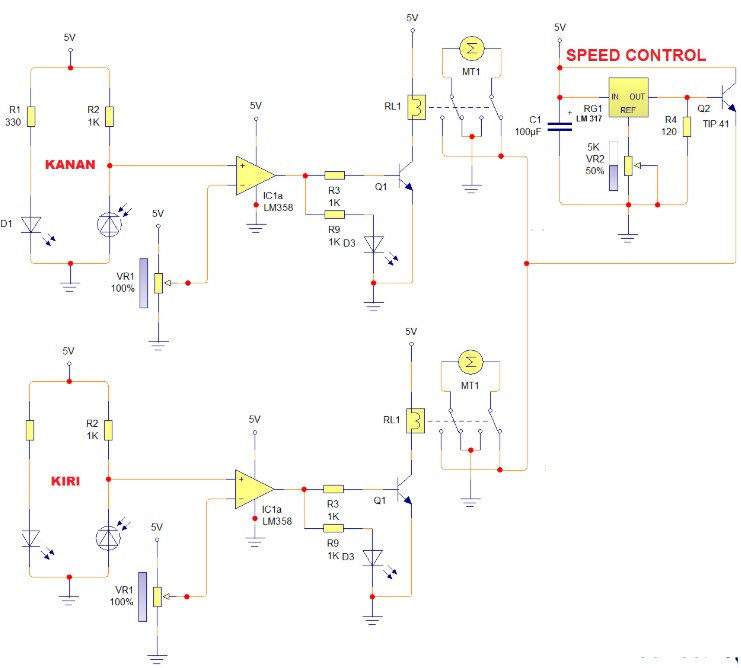

Skema Rangkaian Robot Line Follower Dengan Pengatur Kecepatan Motor
Rangkaian speed control pada robot line follower dirancang untuk mengatur kecepatan motor dengan memberikan beda potensial pada rangkaian driver yang terhubung langsung ke motor. Sistem ini memanfaatkan IC regulator variabel LM317 sebagai pengatur tegangan, yang kemudian diperkuat arusnya oleh transistor TIP41 agar mampu menggerakkan motor dengan lebih stabil.
Sebagai sumber daya, rangkaian ini menggunakan empat buah baterai AA bertegangan 1,5V yang disusun secara seri, menghasilkan total tegangan sebesar:
1,5V x 4 = 6V.
Namun, untuk hasil yang lebih optimal terutama saat menggunakan rangkaian speed control ini, disarankan agar aktuator (motor) diberi suplai tegangan sebesar 12V agar performa robot lebih maksimal.
Dengan memahami rangkaian sederhana ini, Anda dapat memperoleh wawasan dasar tentang cara kerja sebuah robot. Langkah berikutnya adalah mengembangkan desain yang lebih kompleks, seperti robot line follower digital yang menggunakan IC atau mikrokontroler untuk kontrol yang lebih presisi dan fleksibel. Skema ini membuka peluang untuk eksplorasi lebih jauh dalam dunia robotika.
Penjelasan Komponen Utama Robot Line Follower
Robot Line Follower atau dalam bahasa Indonesia dikenal sebagai Robot Pengikut Garis adalah robot yang bekerja dengan cara mengikuti garis pada lintasan (track) yang telah ditentukan dan bergerak sesuai pola garis tersebut. Robot ini juga sering disebut sebagai Line Tracer.
Biasanya, robot line follower dirancang untuk bergerak dengan kecepatan tetap. Namun, kelemahan dari pendekatan ini adalah semakin tinggi kecepatan robot, semakin besar pula kemungkinan terjadi kesalahan dalam membaca garis lintasan. Salah satu solusi untuk mengatasi masalah ini adalah dengan menambah jumlah sensor, sebagaimana dijelaskan pada pembahasan sebelumnya.
Selain itu, cara lain untuk mengurangi potensi kesalahan adalah dengan mengatur kecepatan robot. Pengaturan kecepatan ini memungkinkan robot untuk menyesuaikan kecepatannya berdasarkan kondisi lintasan. Di bawah ini adalah skema line follower analog yang dilengkapi dengan pengatur kecepatan motor, sehingga lebih efektif dalam menjaga performa robot.
Setiap robot, termasuk line follower, setidaknya harus memiliki tiga komponen utama berikut:
1. Sensor
Sensor adalah perangkat yang berfungsi mendeteksi perubahan dalam lingkungan tertentu dan mengonversinya menjadi sinyal listrik yang dapat diproses lebih lanjut. Beberapa perubahan lingkungan yang dapat dideteksi oleh sensor meliputi:
- Temperatur
- Cahaya
- Suara
- Fluks magnet
- Tekanan
Pada robot line follower, sensor yang digunakan biasanya berupa Photodioda atau Phototransistor, yang dirancang khusus untuk mendeteksi perubahan intensitas cahaya pada lintasan. Sensor ini memungkinkan robot untuk “membaca” garis lintasan dan menentukan jalur yang harus diikuti.
2. Rangkaian Kontrol / Proses
Rangkaian kontrol bertugas memproses sinyal dari sensor dan menerjemahkannya ke dalam logika tertentu yang akan dikirim ke aktuator.
Komponen yang Digunakan:
- IC Digital
- IC Komparator
- Mikrokontroler
Pada robot line follower analog, kontrol sering menggunakan IC Op-Amp LM-358, yang mampu memproses sinyal dari sensor secara sederhana namun efektif. Rangkaian ini bertindak sebagai “otak” robot, mengatur bagaimana robot bereaksi terhadap garis lintasan berdasarkan data yang diterima dari sensor.
3. Aktuator / Penggerak
Aktuator berfungsi mengubah sinyal listrik yang dihasilkan oleh rangkaian kontrol menjadi gerakan mekanis. Pada robot line follower, aktuator yang digunakan biasanya berupa Motor DC berdaya kecil yang cukup untuk menggerakkan robot pada lintasan.
Fungsi Aktuator:
- Menggerakkan roda robot mengikuti garis lintasan.
- Menyesuaikan kecepatan dan arah gerak berdasarkan logika yang diberikan oleh kontrol.
4. Driver Aktuator
Sinyal listrik dari rangkaian kontrol memiliki daya yang sangat kecil (sekitar 20mA). Namun, aktuator seperti motor DC memerlukan daya jauh lebih besar, yakni ratusan miliampere hingga beberapa ampere. Untuk itu, diperlukan Driver Aktuator yang berfungsi memperkuat arus agar mencukupi kebutuhan motor.
Komponen Driver:
- Relay DPDT 8 pin (5V): Digunakan untuk mengatur arah putaran motor.
- Transistor TIP41: Berfungsi sebagai penguat daya untuk mendukung performa aktuator.
5. Pengatur Kecepatan Motor
Pengatur kecepatan atau Speed Control adalah rangkaian yang digunakan untuk mengatur RPM (Revolutions Per Minute) motor.
Komponen Speed Control:
- IC Regulator Variabel LM317
- Transistor Driver TIP41
Cara kerja rangkaian ini cukup sederhana, yaitu dengan mengatur beda potensial pada aktuator. Berbeda dari robot digital yang menggunakan metode PWM (Pulse Width Modulation), metode ini mengandalkan pengaturan tegangan langsung untuk mengubah kecepatan motor.
Komponen yang Digunakan
Berikut adalah daftar komponen yang diperlukan untuk rangkaian robot line follower dengan pengatur kecepatan motor:
- Resistor 330Ω (1/4W) – 2 buah
- Resistor 1KΩ (1/2W) – 6 buah
- Resistor 120Ω (1W) – 1 buah
- Trimpot 10KΩ – 2 buah
- Trimpot 5KΩ – 1 buah
- LED Superbright Putih 5mm – 2 buah
- LED Superbright Merah 3mm – 2 buah
- Photodioda 5mm – 2 buah
- IC LM358 – 1 buah
- IC LM317 – 1 buah
- Kapasitor 100µF/16V – 1 buah
- Transistor BC547 – 2 buah
- Transistor TIP41 – 1 buah
- Relay DPDT 8 pin (5V) – 2 buah
- Motor DC Gearbox – 2 buah
Komponen Penunjang Lainnya:
- Akrilik untuk body
- Papan PCB
- Stand baterai AA 4 Slot
- Pin Header 40 pin
- Heatsink (jika diperlukan)
Penutup
Sebagai penutup, rangkaian robot line follower dengan pengatur kecepatan motor memberikan solusi praktis dan inovatif dalam pengembangan teknologi robotika. Dengan menggabungkan sensor dan pengaturan kecepatan motor, robot ini mampu mengikuti jalur dengan presisi tinggi sambil menyesuaikan kecepatannya sesuai kebutuhan.
Penerapan teknologi ini sangat bermanfaat dalam berbagai bidang, mulai dari pendidikan hingga industri, membuka peluang baru untuk penelitian dan pengembangan robot yang lebih canggih di masa depan. Dengan kemajuan ini, kita semakin mendekatkan diri pada era otomasi yang lebih efisien dan akurat.
