Bengkeltv – Contoh Rangkaian Seri dan Paralel Baterai. Dalam dunia elektronika, pemahaman tentang rangkaian seri dan paralel baterai sangat penting, terutama ketika kita bekerja dengan sistem yang membutuhkan sumber daya listrik lebih besar atau lebih stabil. Kedua jenis rangkaian ini memiliki karakteristik yang berbeda dan digunakan sesuai dengan kebutuhan aplikasi tertentu. Rangkaian seri baterai menghubungkan baterai secara berurutan untuk meningkatkan tegangan, sementara rangkaian paralel baterai menghubungkan baterai secara paralel untuk meningkatkan kapasitas (daya tahan) tanpa mengubah tegangan.
Memahami cara kerja dan perbedaan antara kedua jenis rangkaian ini dapat membantu dalam merancang sistem kelistrikan yang lebih efisien, baik itu untuk perangkat elektronik, kendaraan listrik, maupun aplikasi lainnya yang membutuhkan penyediaan energi yang optimal.
Rangkaian seri dan paralel adalah dua jenis rangkaian listrik yang berbeda dalam cara menyusun komponennya, masing-masing memiliki karakteristik dan penggunaan yang berbeda dalam berbagai aplikasi. Berikut adalah penjelasan lebih lanjut mengenai kedua jenis rangkaian tersebut:
A. Rangkaian Seri
Dalam rangkaian seri, komponen-komponen seperti resistor, kapasitor, atau baterai disusun secara berurutan atau berderet, sehingga membentuk satu jalur tunggal bagi aliran arus listrik. Hal ini berarti arus yang mengalir dalam rangkaian seri adalah sama untuk setiap komponen yang ada, namun tegangan di setiap komponen akan berbeda tergantung pada nilai hambatan atau karakteristik komponen tersebut.
Karakteristik Rangkaian Seri:
- Arus listrik sama:
Arus yang mengalir melalui setiap komponen adalah sama, meskipun tegangan dapat bervariasi pada masing-masing komponen. - Tegangan terpecah:
Total tegangan pada rangkaian seri dibagi di antara komponen-komponen yang ada sesuai dengan nilai resistansinya. - Keuntungan:
Rangkaian seri mudah dipasang dan cocok untuk aplikasi yang memerlukan distribusi tegangan yang berbeda-beda, seperti pada lampu seri. - Kekurangan:
Jika satu komponen rusak atau terputus, maka seluruh rangkaian akan terhenti karena tidak ada jalur alternatif bagi aliran arus.
B. Rangkaian Paralel
Sementara itu, dalam rangkaian paralel, komponen-komponen seperti resistor, kapasitor, atau baterai disusun sejajar atau bercabang, sehingga ada lebih dari satu jalur bagi arus listrik untuk mengalir. Setiap komponen dalam rangkaian paralel memiliki tegangan yang sama, tetapi arus yang mengalir melalui setiap jalur dapat berbeda-beda tergantung pada nilai resistansi masing-masing komponen.
Karakteristik Rangkaian Paralel:
- Tegangan sama:
Semua komponen dalam rangkaian paralel memiliki tegangan yang sama, yang sebanding dengan tegangan sumber listrik. - Arus terpecah:
Arus total yang keluar dari sumber listrik terbagi di antara jalur-jalur komponen yang ada, dengan besarnya arus yang mengalir bergantung pada resistansi masing-masing jalur. - Keuntungan:
Jika satu komponen rusak atau terputus, komponen lainnya tetap dapat berfungsi karena ada jalur alternatif bagi aliran arus. Ini membuat rangkaian paralel lebih andal dalam banyak aplikasi. - Kekurangan: Karena arus terbagi, rangkaian paralel dapat menyebabkan penggunaan sumber daya yang lebih besar, sehingga membutuhkan kabel atau sumber daya yang lebih kuat.
Rangkaian Seri dan Paralel Baterai
Hampir semua peralatan elektronik portabel menggunakan baterai sebagai sumber dayanya. Untuk mendapatkan tegangan yang diinginkan, baterai biasanya dirangkai dalam bentuk rangkaian seri. Contoh paling umum dari rangkaian seri baterai adalah penggunaan baterai pada lampu senter dan remote control televisi. Instruksi pada peralatan ini biasanya menyarankan untuk memasukkan dua atau lebih baterai dengan arah yang sudah ditentukan untuk menghidupkan perangkat tersebut. Rangkaian baterai yang digunakan umumnya adalah rangkaian seri.
Pada dasarnya, baterai dapat dirangkai baik secara seri maupun paralel. Namun, hasil output dari kedua rangkaian tersebut akan berbeda. Rangkaian seri baterai akan meningkatkan tegangan output, sementara arus (ampere) tetap sama. Sebaliknya, rangkaian paralel baterai akan meningkatkan arus (ampere), tetapi tegangan outputnya tetap sama. Untuk lebih jelasnya, mari kita lihat penjelasan tentang rangkaian seri dan paralel baterai berikut:

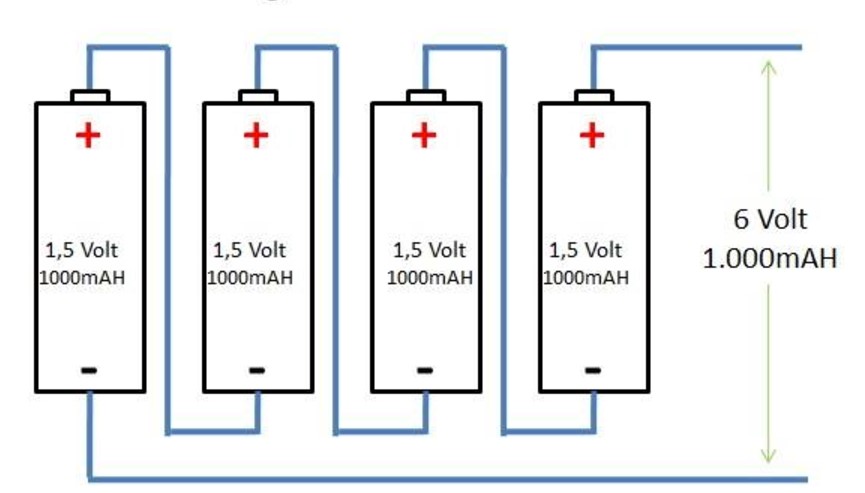

Pada gambar rangkaian seri baterai di atas, empat buah baterai masing-masing menghasilkan arus listrik (kapasitas ampere) yang sama seperti arus listrik pada satu buah baterai, tetapi tegangan yang dihasilkan menjadi empat kali lipat dari tegangan satu buah baterai. Tegangan dalam elektronika mengacu pada perbedaan potensial listrik antara dua titik dalam suatu rangkaian, yang diukur dalam satuan volt.
1. Rangkaian Seri Baterai: Meningkatkan Tegangan
Seperti yang terlihat pada gambar rangkaian seri baterai, empat buah baterai yang masing-masing memiliki tegangan 1,5V dan kapasitas 1.000 miliampere-jam (mAh) akan menghasilkan total tegangan 6V, namun kapasitas arus listrik (ampere) tetap sama yaitu 1.000 mAh.
Rumus: V_total = V_baterai1 + V_baterai2 + V_baterai3 + V_baterai4
V_total = 1,5V + 1,5V + 1,5V + 1,5V
V_total = 6V
2. Rangkaian Paralel Baterai

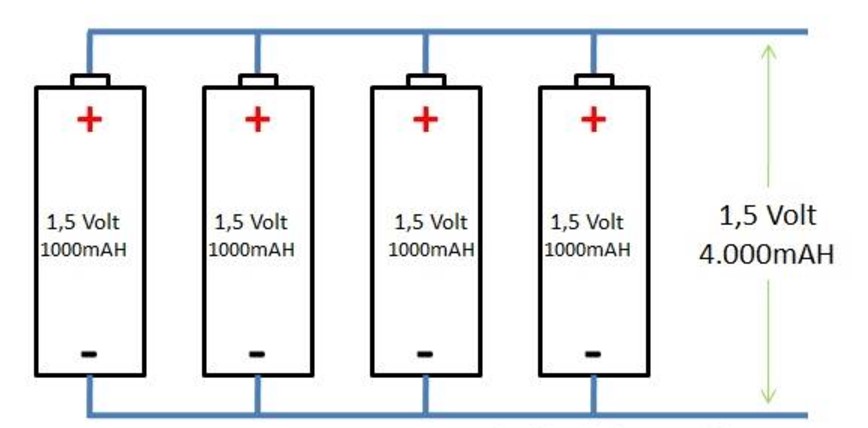

Pada gambar kedua, kita melihat rangkaian paralel yang terdiri dari empat buah baterai. Tegangan yang dihasilkan dari rangkaian paralel ini tetap 1,5V, namun arus atau kapasitas yang dihasilkan adalah jumlah dari kapasitas arus pada seluruh baterai, yaitu 4.000 mAh (1.000 mAh per baterai).
Rumus: I_total = I_baterai1 + I_baterai2 + I_baterai3 + I_baterai4
I_total = 1.000mAh + 1.000mAh + 1.000mAh + 1.000mAh
I_total = 4.000mAh
Penutup
Sebagai kesimpulan, pemahaman mengenai rangkaian seri dan paralel baterai sangat penting dalam dunia elektronika dan kelistrikan. Setiap konfigurasi memiliki kelebihan dan kekurangannya masing-masing, yang memengaruhi tegangan dan arus listrik yang dihasilkan. Dalam rangkaian seri, baterai disusun secara berurutan untuk meningkatkan tegangan, sedangkan dalam rangkaian paralel, baterai disusun secara paralel untuk memperbesar kapasitas arus.
Dengan mengetahui prinsip dasar kedua jenis rangkaian ini, kita dapat memilih konfigurasi yang tepat sesuai kebutuhan perangkat yang akan digunakan, baik itu untuk peralatan kecil, kendaraan listrik, hingga sistem energi besar seperti panel surya. Pemilihan yang bijak antara rangkaian seri dan paralel akan memastikan efisiensi dan daya tahan sistem kelistrikan yang lebih baik.
