Bengkeltv – Rangkaian Seri Paralel LED Secara Lengkap. Dalam dunia elektronik, LED (Light Emitting Diode) telah menjadi salah satu komponen penerangan yang paling populer berkat efisiensinya dalam konsumsi daya dan umur pakai yang panjang. Salah satu aspek penting dalam penggunaan LED adalah cara menyusun rangkaiannya. Rangkaian seri paralel LED merupakan metode yang sering digunakan untuk mengoptimalkan performa dan keandalan sistem penerangan, baik dalam aplikasi kecil seperti senter hingga proyek besar seperti pencahayaan bangunan.
Artikel ini akan membahas konsep dasar, kelebihan, serta cara merancang rangkaian seri paralel LED untuk memenuhi kebutuhan Anda secara efisien.
Rangkaian Seri dan Paralel LED
LED (Light Emitting Diode) adalah komponen elektronika berbasis semikonduktor yang mampu memancarkan cahaya. Cahaya pada LED dihasilkan ketika tegangan maju (forward bias) diterapkan pada anoda dan katodanya, sehingga memungkinkan arus mengalir.
LED memancarkan cahaya berkat penggunaan doping material seperti galium, arsenik, dan fosfor. Jenis doping ini memengaruhi warna cahaya yang dihasilkan.
Sebagai salah satu jenis dioda, LED hanya memungkinkan arus listrik mengalir dalam satu arah, yaitu konfigurasi forward bias.
Beberapa jenis LED yang umum digunakan antara lain:
- Strawhat LED
- Superbright LED
- High Power LED (HPL)
- Infrared LED
- Surface Mounted Device LED (SMD)
Setiap jenis LED memiliki dua parameter utama: tegangan kerja dan arus maksimum yang dapat diterima. Misalnya:
- Strawhat LED 5mm: Tegangan kerja 3V, arus maksimum 20mA.
- Superbright LED 2mm: Tegangan kerja 2V, arus maksimum 10mA.
- HPL LED: Tegangan kerja 3.3–3.7V, arus maksimum 300–500mA.
Rangkaian LED Seri dan Paralel
Pada rangkaian seri, tegangan kerja total LED bertambah, sementara arus yang mengalir tetap sama. Sebaliknya, pada rangkaian paralel, tegangan kerja LED tetap, tetapi arus yang mengalir bertambah.
Contoh Perhitungan Rangkaian LED Seri dan Paralel

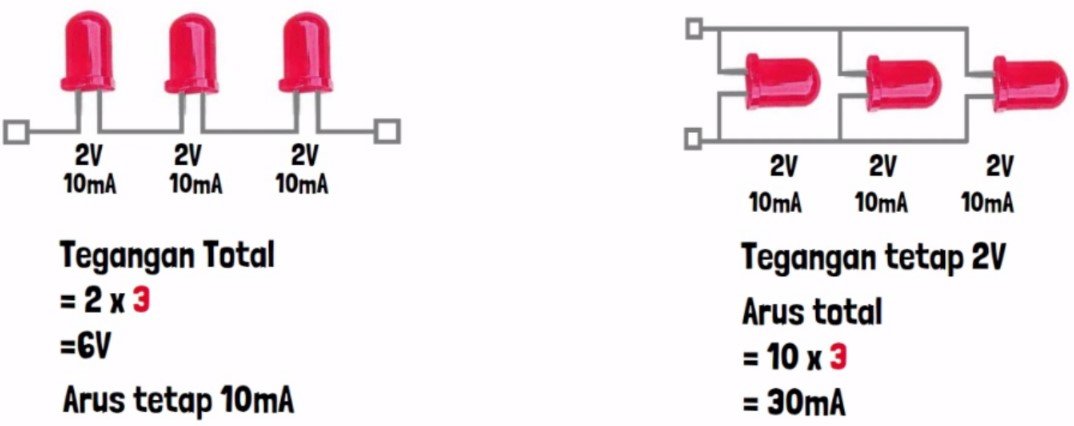

1. Tiga LED Superbright (2V, 10mA) dirangkai seri
- Tegangan kerja total (Vd) = 2V × 3 = 6V
- Arus total (Id) = tetap 10mA
Rangkaian paralel:
- Tegangan kerja (Vd) = tetap 2V
- Arus total (Id) = 10mA × 3 = 30mA

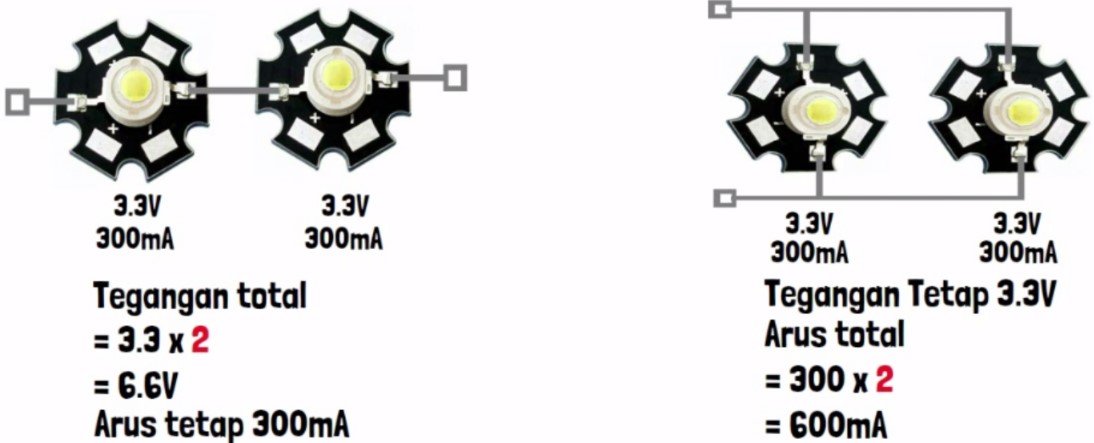

2. Dua LED HPL (3.3V, 300mA) dirangkai seri
- Tegangan kerja total (Vd) = 3.3V × 2 = 6.6V
- Arus total (Id) = tetap 300mA
Rangkaian paralel:
- Tegangan kerja (Vd) = tetap 3.3V
- Arus total (Id) = 300mA × 2 = 600mA
Pastikan nilai tegangan dan arus total pada rangkaian sesuai dengan spesifikasi tegangan input dan resistor pembatas arus yang digunakan untuk mencegah kerusakan LED.
Penutup
Sebagai kesimpulan, memahami rangkaian seri paralel LED adalah langkah penting untuk memanfaatkan LED secara efektif dalam berbagai aplikasi, baik untuk pencahayaan, dekorasi, maupun perangkat elektronik. Dengan memilih jenis rangkaian yang sesuai, mempertimbangkan jumlah dan spesifikasi LED, serta memastikan sumber daya yang tepat, Anda dapat menciptakan sistem yang efisien dan tahan lama.
Melalui perencanaan dan penerapan yang benar, rangkaian seri paralel LED dapat menjadi solusi yang andal dan hemat energi dalam memenuhi kebutuhan pencahayaan modern. Semoga artikel ini membantu Anda memahami konsep ini lebih baik dan memberikan inspirasi untuk proyek Anda selanjutnya!
