Mengenal Rangkaian Skema Smps Untuk Power Ampli

Bengkeltv – Mengenal Rangkaian Skema Smps Untuk Power Ampli. Jika Anda sedang mencari cara untuk meningkatkan kinerja power amplifier (power ampli) Anda, salah satu solusi yang bisa dipertimbangkan adalah menggunakan rangkaian skema SMPS (Switch Mode Power Supply). SMPS merupakan jenis power supply yang efisien dalam mengonversi dan menstabilkan tegangan untuk berbagai komponen elektronik, termasuk power ampli. Dengan menggunakan SMPS, Anda dapat mengurangi ukuran dan bobot power supply dibandingkan dengan metode konvensional seperti transformator besar.

Pada artikel ini, kami akan membahas secara mendalam mengenai rangkaian skema SMPS untuk power ampli, cara kerjanya, serta keuntungan dan aplikasinya. Dengan memahami rangkaian ini, Anda dapat merancang atau memperbaiki sistem daya untuk ampli dengan lebih efektif dan efisien. Mari kita mulai dengan mengenal lebih jauh tentang SMPS dan fungsinya dalam power ampli!

Pengertian Switch Mode Power Supply (SMPS)

Switch Mode Power Supply (SMPS) adalah sebuah jenis power supply yang menggunakan prinsip switching untuk mengubah arus listrik AC (Alternating Current) menjadi DC (Direct Current) dengan efisiensi yang lebih tinggi dibandingkan dengan power supply konvensional. SMPS memanfaatkan komponen elektronik seperti transistor dan induktor untuk melakukan proses konversi energi yang lebih efisien.

Pada power supply konvensional, proses konversi energi AC menjadi DC dilakukan melalui transformator besar yang tidak efisien, menghasilkan panas yang tinggi dan ukuran yang besar. Sementara itu, pada SMPS, prinsip kerja switching memungkinkan pengendalian arus listrik melalui siklus on/off yang sangat cepat, yang mengurangi pemborosan energi dalam bentuk panas. Sebagai hasilnya, SMPS lebih hemat energi, memiliki ukuran yang lebih kompak, dan bobot yang lebih ringan.

Prinsip dasar SMPS adalah mengubah energi listrik dari bentuk AC ke DC dengan menggunakan sebuah transistor sebagai saklar (switch) dan induktor sebagai elemen penyimpan energi. Proses kerja SMPS melibatkan beberapa langkah, yaitu:

  • Penyeimbang Tegangan Input:
    SMPS pertama-tama menerima sumber listrik AC dari jaringan listrik. Kemudian, menggunakan dioda dan kapasitor, SMPS menyeimbangkan tegangan untuk menjadi lebih stabil.
  • Switching:
    Transistor yang berfungsi sebagai saklar membuka dan menutup sangat cepat untuk mengubah aliran arus AC menjadi pulsa-pulsa listrik. Kecepatan switching ini dapat mencapai ribuan kali dalam detik.
  • Penyimpanan Energi:
    Induktor berfungsi untuk menyimpan energi yang dihasilkan oleh pulsa-pulsa tersebut. Ketika saklar terbuka, energi disimpan dalam medan magnet induktor.
  • Konversi ke DC:
    Setelah pulsa-pulsa listrik yang dihasilkan oleh saklar melalui induktor, proses penyaringannya dilakukan menggunakan kapasitor untuk meratakan sinyal tersebut menjadi arus DC yang stabil.
  • Pengaturan Tegangan Output:
    Untuk memastikan tegangan output yang stabil, umpan balik atau feedback digunakan untuk mengatur saklar dan memastikan tegangan yang dihasilkan sesuai dengan yang diinginkan.

Meskipun memiliki banyak keuntungan, SMPS juga memiliki beberapa tantangan, terutama dalam hal noise (gangguan) yang dapat dihasilkan selama proses switching. Noise ini bisa mengganggu perangkat elektronik lainnya atau menurunkan kualitas sinyal pada perangkat audio atau video. Selain itu, SMPS juga bisa mengalami masalah dalam hal power factor correction (PFC), yang bisa menyebabkan pemborosan daya jika tidak ditangani dengan baik.

Pada beberapa kasus, SMPS juga memerlukan penambahan kapasitor besar sebagai filter untuk menjaga kualitas output DC yang stabil. Oleh karena itu, penting untuk merancang SMPS dengan cermat dan memastikan semua komponen bekerja dengan baik agar dapat mencapai performa optimal.

Switch Mode Power Supply (SMPS) menawarkan banyak kelebihan, terutama dalam hal efisiensi, ukuran, dan hemat energi dibandingkan dengan power supply konvensional. Dengan mengandalkan prinsip switching dan komponen elektronik kecil, SMPS menjadi solusi daya yang efisien untuk berbagai perangkat elektronik modern. Meskipun ada tantangan dalam penggunaannya, SMPS tetap menjadi pilihan utama dalam desain perangkat elektronik karena manfaat dan kemampuannya untuk mengurangi ukuran serta meningkatkan performa perangkat.

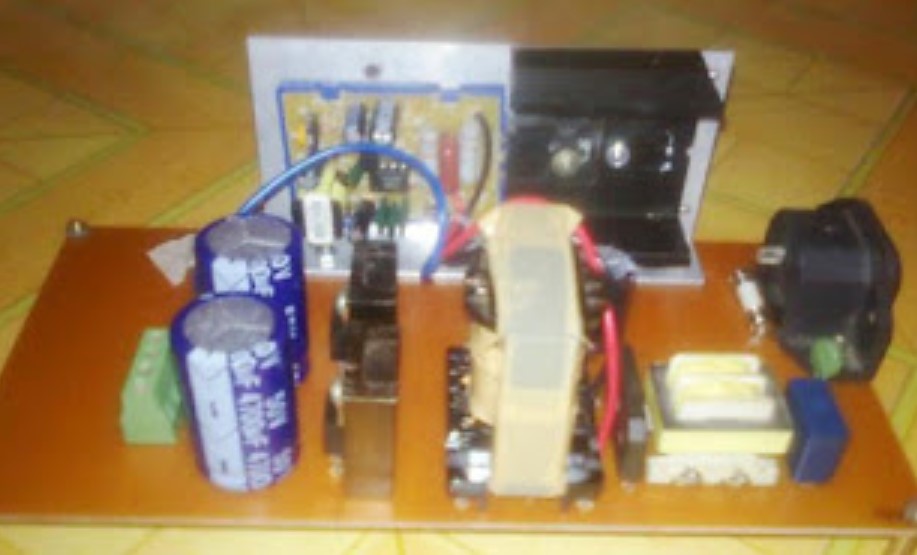

Rangkaian Skema SMPS untuk Power Ampli

Bagi teknisi elektronik, khususnya yang sering menangani perangkat televisi atau audio, skema Switch Mode Power Supply (SMPS) bukanlah hal yang asing. SMPS adalah komponen penting dalam perbaikan berbagai perangkat elektronik, dan lebih khusus lagi dalam dunia audio, SMPS untuk power amplifier (power ampli) sering menjadi pilihan utama. Hal ini karena SMPS mampu menyediakan pasokan daya yang stabil dan efisien, yang sangat dibutuhkan untuk menghasilkan suara bass yang penuh hentakan dan bening, dengan kualitas suara yang memanjakan telinga.

Pada dasarnya, power supply yang baik memainkan peran yang sangat penting dalam menghasilkan kualitas audio, terutama pada frekuensi rendah seperti suara bass. Tanpa power supply yang mampu menyediakan arus yang cukup, meskipun sudah menggunakan transformator (trafo) besar, suara bass yang dihasilkan akan tetap sember dan tidak optimal. Di sinilah SMPS berperan, karena SMPS mampu menghasilkan arus yang lebih besar dengan efisiensi yang lebih baik, serta dapat menghasilkan suara bass yang bertenaga dan lebih “penuh”.

Mengapa SMPS untuk Power Ampli?

Salah satu permasalahan yang sering ditemui saat merakit power supply untuk amplifier adalah kesulitan dalam menghasilkan arus yang cukup besar untuk mendukung daya yang dibutuhkan. Biasanya, transformator standar dengan daya 5 ampere atau lebih sering tidak cukup untuk menghasilkan suara bass yang dalam dan penuh hentakan. SMPS memberikan solusi dengan kemampuannya untuk menghasilkan arus yang sangat besar, bahkan mencapai 10, 20 hingga 120 ampere, yang sangat dibutuhkan oleh power amplifier untuk menghasilkan suara yang jernih dan berenergi.

Dengan SMPS, Anda dapat memastikan bahwa power supply mampu memberikan arus besar dengan efisiensi yang tinggi, sehingga amplifier dapat beroperasi pada performa optimal. Hal ini sangat penting untuk para penggemar audio dan teknisi yang ingin mendapatkan kualitas suara bass yang mantap tanpa distorsi atau gangguan suara sember.

Desain Skema SMPS untuk Power Amplifier

Dalam merakit skema SMPS untuk power amplifier yang dapat menghasilkan hentakan bass dengan penuh tenaga, ada beberapa komponen dan tahapan perakitan yang perlu diperhatikan agar hasilnya maksimal. Sebuah desain SMPS yang ideal untuk power ampli biasanya memerlukan output tegangan sekitar 49.5 VDC dan arus yang cukup untuk mendukung amplifier stereo. Berikut adalah beberapa langkah penting dalam merakit SMPS untuk power amplifier:

  1. Pemilihan Trafo
    Trafo yang digunakan dalam skema SMPS untuk power amplifier biasanya adalah trafo Ferrite bekas PC, yang memiliki karakteristik efisiensi tinggi dan ukuran kompak. Trafo yang digunakan sebaiknya memiliki inti EE tanpa gap (celah), atau tipe ETD39, yang memiliki kemampuan untuk mentransfer energi secara efisien pada frekuensi tinggi.
  2. Pembuatan Kumparan Primer dan Sekunder
    Pada sisi primer kumparan, diperlukan sekitar 40 putaran kawat dengan diameter 0.6 mm dan dilapisi enamel (isolasi). Putaran primer ini akan mengendalikan proses switching pada SMPS. Selanjutnya, untuk kumparan sekunder, diperlukan kawat dengan diameter 0.6 mm x 4, yang kemudian dililitkan dalam 14 lilitan, sehingga menghasilkan tegangan output yang sesuai dengan kebutuhan amplifier.
  3. Pengaturan Isolasi
    Lapisan isolasi sangat penting dalam rangkaian SMPS. Untuk memastikan bahwa kumparan sekunder dan primer tidak saling bersentuhan dan terjadi gangguan, lapisan isolasi harus diterapkan dengan rapi menggunakan pita isolasi. Hal ini akan menjamin keamanan serta kestabilan rangkaian, serta mengurangi kemungkinan terjadinya short circuit atau hubungan pendek.
  4. Pemasangan Lilitan Sekunder dan Primer
    Setelah pemasangan lapisan isolasi, kumparan sekunder harus dililitkan dengan cermat dan rapi. Kemudian, lilitan primer akan dilanjutkan pada bagian atas kumparan sekunder dengan 20 putaran tambahan, yang berfungsi untuk memastikan bahwa medan magnet yang dihasilkan oleh kumparan primer cukup kuat untuk menginduksi arus di kumparan sekunder.
  5. Penyelesaian dan Uji Coba
    Setelah semua lilitan terpasang, pastikan bahwa koneksi antara pusat tap primer dan sekunder terhubung dengan baik. Hal ini akan menjaga kestabilan output dan mengurangi gangguan suara atau riak (ripple) pada sinyal audio. Pengujian akhir dilakukan untuk memastikan bahwa tegangan output yang dihasilkan oleh SMPS sudah sesuai dengan kebutuhan power amplifier dan suara yang dihasilkan sudah bebas dari gangguan.

Penutup

Dengan memahami dan merakit rangkaian skema SMPS untuk power amplifier, Anda dapat memperoleh solusi power supply yang efisien dan handal untuk sistem audio Anda. SMPS memberikan banyak keuntungan, mulai dari efisiensi energi yang tinggi, ukuran yang kompak, hingga kemampuan untuk menghasilkan arus besar yang dibutuhkan untuk menghasilkan suara bass yang bertenaga dan jernih.

Meskipun merakit skema SMPS memerlukan perhatian khusus terhadap komponen dan tahapan perakitan, hasilnya akan sangat memuaskan, menghasilkan kualitas suara yang optimal tanpa gangguan. Dengan memanfaatkan teknologi SMPS, Anda tidak hanya meningkatkan kualitas audio, tetapi juga memperpanjang usia komponen elektronik serta menjaga kestabilan sistem amplifier Anda.
