Bengkeltv – Skema Rangkaian Amplifier Mini Stereo Secara Lengkap. Skema rangkaian amplifier mini stereo menjadi solusi ideal bagi mereka yang mencari cara untuk memperkuat sinyal audio dengan ukuran yang kompak. Amplifier mini stereo ini dirancang untuk memberikan kualitas suara yang jernih dan kuat meskipun memiliki ukuran yang lebih kecil dibandingkan dengan amplifier konvensional.
Dengan skema rangkaian yang sederhana, amplifier mini stereo sering digunakan dalam berbagai aplikasi, mulai dari sistem audio rumah, perangkat portabel, hingga proyek elektronik DIY. Artikel ini akan membahas lebih lanjut tentang skema rangkaian amplifier mini stereo, bagaimana cara kerjanya, serta komponen-komponen yang diperlukan untuk merakitnya dengan efisien.
Amplifier Mini Adalah?
Amplifier mini adalah perangkat elektronik yang dirancang khusus untuk memperkuat sinyal audio dari berbagai sumber, seperti gitar listrik, bass, mikrofon, atau perangkat audio lainnya. Fungsi utama dari amplifier mini adalah untuk meningkatkan kekuatan sinyal audio, sehingga suara yang dihasilkan lebih keras dan jelas.
Meskipun memiliki ukuran yang lebih kecil dibandingkan dengan amplifier standar, amplifier mini tetap mampu memberikan kualitas suara yang baik dan kuat. Keunggulan ukuran kompak ini menjadikannya lebih praktis dan mudah dibawa, sehingga cocok digunakan dalam berbagai situasi, baik di rumah, dalam kegiatan outdoor, maupun dalam proyek-proyek DIY (Do It Yourself) elektronik.
Amplifier mini banyak digunakan pada perangkat audio portabel, sistem speaker kecil, atau sebagai bagian dari alat musik seperti gitar atau bass elektrik. Selain itu, amplifier mini juga sering digunakan pada aplikasi lain yang membutuhkan penguatan suara namun dengan ruang terbatas, seperti pada sistem audio untuk televisi, komputer, atau alat audio lainnya yang membutuhkan penguatan suara dalam ruangan kecil. Dengan desain yang efisien dan biaya yang relatif lebih rendah, amplifier mini menawarkan solusi praktis tanpa mengorbankan kualitas suara.
Skema Rangkaian Amplifier Mini Stereo
Skema Rangkaian Amplifier Mini Stereo adalah sirkuit elektronika yang dirancang untuk menguatkan sinyal audio yang diterima, dengan penguatan yang relatif rendah. Amplifier mini ini umumnya memiliki daya yang terbatas, berkisar hanya beberapa watt saja, yang menjadikannya ideal untuk digunakan dengan speaker kecil. Meskipun daya yang dikeluarkan tidak sebesar amplifier konvensional, amplifier mini tetap mampu menghasilkan kualitas suara yang cukup baik untuk aplikasi yang lebih sederhana dan portabel.
Keuntungan utama dari amplifier mini adalah ukurannya yang kecil dan ringan, sehingga sangat portabel dan mudah dibawa ke mana-mana. Hal ini membuat amplifier mini sangat cocok untuk digunakan dalam perangkat audio portabel, sistem speaker kecil, atau aplikasi pribadi lainnya. Selain itu, karena kemampuan daya yang kecil, amplifier mini membutuhkan tegangan input yang rendah, sekitar 5V saja. Ini berarti sumber tegangan yang digunakan dapat berasal dari berbagai sumber yang mudah diakses, seperti charger handphone, power bank, USB komputer, atau bahkan baterai Li-Ion, yang semakin meningkatkan kenyamanan pengguna.
Pada artikel sebelumnya, kita telah membahas beberapa skema sirkuit amplifier mini, seperti yang menggunakan IC LM386 dan IC TDA-7052. Namun, kedua sirkuit tersebut hanya dapat digunakan untuk sistem mono (satu speaker). Kali ini, kita akan membahas skema rangkaian amplifier mini yang menggunakan sistem stereo, yang melibatkan dua speaker untuk menghasilkan kualitas suara yang lebih penuh dan mantap.

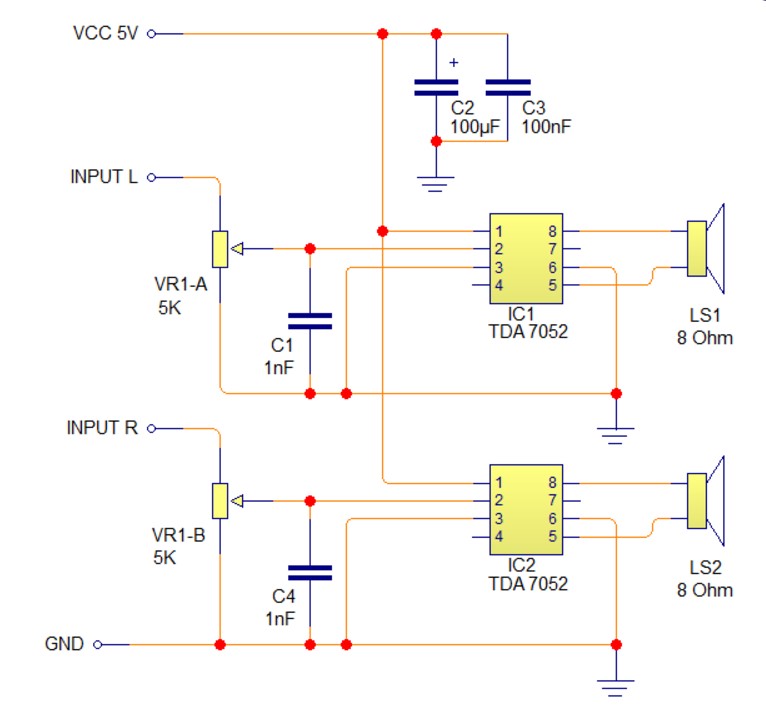

Inti dari rangkaian ini adalah penggunaan dua buah IC TDA-7052. IC ini dipilih karena kemampuannya yang mengurangi jumlah komponen eksternal yang dibutuhkan, sehingga membuat sirkuit lebih sederhana dan menghemat ruang. TDA-7052 adalah amplifier audio mono dengan tipe BTL (Bridge-Tied Load), yang dirancang untuk menghasilkan output audio dengan stabilitas tinggi meskipun menggunakan daya yang rendah. IC ini memiliki kemasan 8 pin DIP, yang membuatnya mudah dipasang pada rangkaian sirkuit.
Fitur utama dari IC TDA-7052 adalah:
- No external components: IC ini tidak memerlukan komponen eksternal tambahan untuk operasi dasar, membuatnya lebih sederhana dan kompak.
- No switch-on or switch-off clicks: Menghindari suara klik yang mengganggu ketika menyalakan atau mematikan amplifier.
- Good overall stability: Memberikan kestabilan yang baik, bahkan pada daya rendah, sehingga mengurangi risiko distorsi atau gangguan suara.
- Low power consumption: Mengonsumsi daya yang sangat rendah, sehingga cocok untuk aplikasi yang menggunakan sumber daya terbatas.
- No external heatsink required: Tidak memerlukan heatsink eksternal, yang membuatnya lebih praktis dalam desain yang lebih kompak.
- Short-circuit proof: TDA-7052 dilengkapi dengan perlindungan terhadap sirkuit pendek, meningkatkan keamanannya dalam penggunaan jangka panjang.
Dengan menggunakan TDA-7052, skema amplifier mini stereo ini dapat menghasilkan output audio stereo yang lebih berkualitas, meskipun tetap mempertahankan desain yang ringkas dan efisien. Hal ini menjadikan amplifier mini stereo ini sangat cocok untuk berbagai aplikasi audio portabel, seperti speaker Bluetooth, sistem audio mini, atau perangkat audio lainnya yang membutuhkan penguatan suara dengan daya rendah.
Kesimpulan
Sebagai penutup, skema rangkaian amplifier mini stereo menawarkan solusi yang efisien dan praktis untuk memperkuat sinyal audio dalam aplikasi yang membutuhkan ukuran kompak namun tetap menghasilkan kualitas suara stereo yang baik. Dengan menggunakan komponen seperti IC TDA-7052, rangkaian ini tidak hanya mudah dirakit, tetapi juga menghemat ruang serta mengurangi kebutuhan akan komponen eksternal, membuatnya ideal untuk perangkat audio portabel.
Dengan daya rendah dan konsumsi energi yang efisien, amplifier mini stereo ini cocok untuk berbagai keperluan, dari sistem audio rumah hingga perangkat portabel yang dapat dibawa ke mana saja. Bagi penggemar elektronik atau audio, memahami skema rangkaian amplifier mini stereo dapat membuka peluang baru dalam eksperimen dan pembangunan sistem audio yang terjangkau dan efektif.
