Bengkeltv – Skema Rangkaian Lampu Otomatis ( Pada Saat Listrik PLN Padam ). Lampu otomatis menjadi solusi praktis untuk meningkatkan efisiensi energi dan kenyamanan dalam kehidupan sehari-hari. Dengan menggunakan skema rangkaian lampu otomatis, Anda dapat mengatur lampu menyala dan mati secara otomatis sesuai kondisi lingkungan, seperti intensitas cahaya atau keberadaan orang.
Artikel ini akan membahas cara kerja, komponen yang diperlukan, serta langkah-langkah membuat rangkaian lampu otomatis yang sederhana dan efektif untuk kebutuhan rumah atau tempat kerja Anda.
Rangkaian Lampu Otomatis Adalah?
Rangkaian lampu otomatis adalah sistem elektronik yang dirancang untuk menyalakan dan mematikan lampu secara otomatis tanpa memerlukan interaksi manual seperti menekan saklar. Teknologi ini umumnya memanfaatkan sensor cahaya atau LDR (Light Dependent Resistor), yang berfungsi mendeteksi tingkat intensitas cahaya di sekitarnya. Ketika cahaya di lingkungan berkurang, seperti saat malam hari, rangkaian ini secara otomatis akan menyalakan lampu. Sebaliknya, ketika cahaya cukup, seperti di siang hari, lampu akan mati dengan sendirinya.
Skema Rangkaian Lampu Otomatis
Listrik telah menjadi salah satu kebutuhan dasar manusia modern. Sumber energi ini sangat vital untuk mengoperasikan berbagai peralatan elektronik yang mendukung kegiatan sehari-hari, seperti televisi untuk hiburan dan informasi, handphone untuk komunikasi, lampu untuk penerangan, kulkas untuk pengawetan pangan, dan masih banyak lagi. Tanpa listrik, hampir semua aktivitas manusia akan terganggu, baik di rumah, kantor, maupun industri.
Namun, apa yang terjadi jika listrik mendadak padam? Listrik yang disuplai oleh Perusahaan Listrik Negara (PLN) mungkin tidak dapat masuk ke rumah atau gedung karena masalah teknis atau bencana alam. Ketika itu terjadi, berbagai kegiatan manusia bisa terganggu, seperti hiburan yang terhenti karena tidak ada sinyal atau transmisi data, serta komunikasi yang juga terputus.
Tentu saja, dalam keadaan darurat, hiburan dan akses informasi masih bisa menunggu. Namun, ada satu hal yang tidak bisa menunggu, yaitu penerangan. Mata manusia memerlukan cahaya untuk melihat objek-objek di sekitar. Penerangan menjadi sangat penting, terutama pada malam hari, ketika cahaya matahari tidak lagi tersedia. Oleh karena itu, lampu listrik menjadi sangat dibutuhkan untuk memastikan keselamatan dan kenyamanan, baik di rumah, kantor, maupun tempat usaha.
Solusi yang efektif untuk masalah ini adalah dengan membuat lampu emergensi otomatis yang dapat menyala secara otomatis ketika listrik dari PLN padam. Rangkaian lampu otomatis ini sangat berguna karena cukup sederhana dan tidak memerlukan banyak komponen. Dengan memanfaatkan komponen seperti charger handphone 5V dan baterai Lithium Ion (Li-Ion), lampu emergensi ini bisa tetap menyala meskipun terjadi pemadaman listrik.

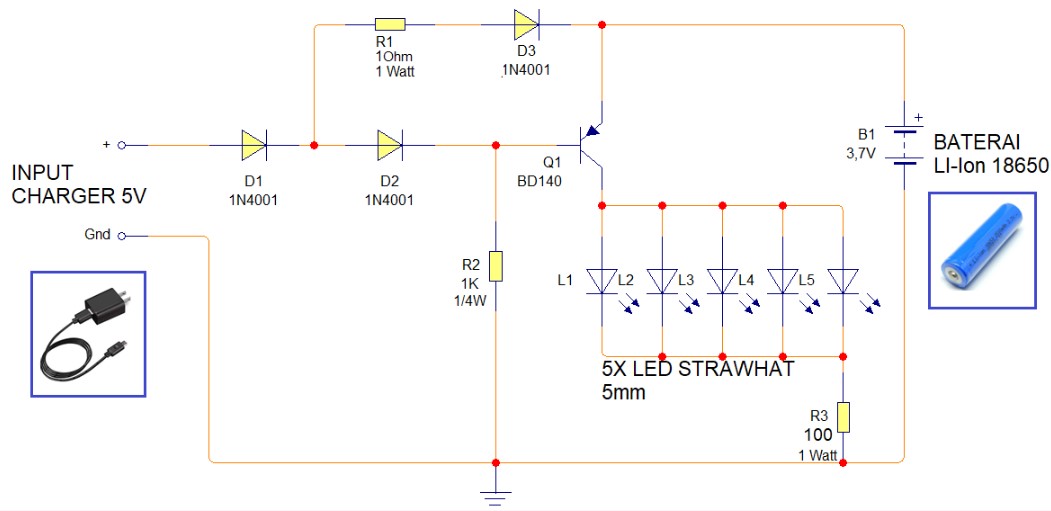

Skema rangkaian lampu emergency otomatis saat PLN padam dapat dilihat pada gambar berikut ini :
yang menggambarkan cara kerja dan komponen-komponen yang terlibat dalam sistem ini. Dalam skema ini, baterai Lithium Ion akan menyimpan energi yang dapat digunakan untuk menyalakan lampu ketika listrik PLN terputus. Rangkaian ini sangat berguna sebagai solusi penerangan sementara dalam situasi darurat, memberikan kenyamanan dan keselamatan tanpa perlu bergantung pada pasokan listrik dari PLN.
Cara Kerja Rangkaiannya
Cara kerja rangkaian lampu otomatis ini sangat sederhana namun efektif, memanfaatkan komponen-komponen dasar untuk memastikan lampu tetap menyala saat terjadi pemadaman listrik dari PLN. Berikut adalah penjelasan lebih rinci mengenai cara kerja rangkaian tersebut:
- Pengisian Baterai saat PLN Beroperasi
Ketika listrik dari PLN berfungsi, charger HP 5V menyuplai daya listrik ke baterai Lithium-Ion 18650. Proses pengisian baterai ini dilakukan melalui rangkaian yang terdiri dari D1, R1, dan D3. Dua buah dioda (D1 dan D3) yang disusun secara seri menghasilkan tegangan forward sekitar 0.6V untuk masing-masing dioda, sehingga total tegangan yang hilang adalah 1.2V. Dengan demikian, tegangan yang diterima oleh baterai adalah 5V – 1.2V = 3.8V. Tegangan 3.8V ini cukup untuk mengisi baterai tanpa melebihi batas tegangan maksimalnya, yaitu 4.2V, sehingga pengisian baterai tetap aman. - Pengaruh Tegangan ke Transistor PNP
Pada saat yang sama, tegangan yang ada pada baterai memberikan potensial tinggi ke kaki basis Q1 melalui dioda D1 dan D2. Karena yang digunakan adalah transistor PNP, potensial positif ini menyebabkan transistor Q1 memutuskan sambungan antara kolektor dan emitter. Akibatnya, lampu tidak menyala, karena arus tidak dapat mengalir melalui rangkaian ke lampu. - Ketika Listrik PLN Padam
Ketika listrik PLN padam, tegangan 5V dari charger terputus. Ini menyebabkan proses pengisian baterai berhenti. Ketika pengisian berhenti, kaki basis Q1 yang semula terhubung dengan tegangan positif berubah menjadi negatif karena ground yang terhubung melalui resistor R2. - Transistor Q1 Aktif dan Lampu Menyala
Ketika basis transistor Q1 mendapatkan potensial negatif, transistor Q1 menjadi aktif, yang menghubungkan kolektor dan emitter secara langsung. Hal ini memungkinkan arus mengalir melalui rangkaian dan lampu LED yang terhubung secara paralel (L1 hingga L5) menyala. Resistor R3 juga berfungsi untuk membatasi arus yang mengalir ke lampu, sehingga lampu tetap menyala dengan aman tanpa merusak komponen lainnya.
Dengan cara ini, rangkaian lampu otomatis ini secara efektif menggantikan sumber daya utama dari PLN dengan energi yang disimpan dalam baterai, menjaga lampu tetap menyala meskipun terjadi pemadaman listrik. Sebuah solusi praktis dan sederhana untuk menjaga penerangan tetap ada dalam situasi darurat.
Penutup
Sebagai penutup, skema rangkaian lampu otomatis memberikan kemudahan dan efisiensi dalam pengoperasian lampu, terutama dalam pengaturan pencahayaan yang bergantung pada kondisi cahaya atau waktu tertentu. Dengan menggunakan rangkaian ini, Anda tidak hanya dapat menghemat energi, tetapi juga meningkatkan kenyamanan dan keamanan.
Penerapan skema rangkaian lampu otomatis ini sangat relevan untuk berbagai aplikasi, mulai dari rumah tangga hingga gedung perkantoran, yang memungkinkan pengendalian pencahayaan secara lebih praktis dan efektif. Dengan demikian, penggunaan teknologi ini menjadi pilihan cerdas dalam mengoptimalkan sistem pencahayaan modern.
