Bengkeltv – Skema Rangkaian Pengatur Kecepatan Kipas Angin 220V : Lengkap. Kipas angin adalah salah satu perangkat rumah tangga yang paling banyak digunakan untuk memberikan kenyamanan di dalam ruangan. Namun, seringkali kita membutuhkan kontrol lebih atas kecepatan kipas angin agar sesuai dengan kebutuhan dan situasi. Skema rangkaian pengatur kecepatan kipas angin 220V menjadi solusi yang praktis untuk mengatur kecepatan kipas secara efisien.
Dengan menggunakan rangkaian pengatur, Anda dapat mengatur kipas untuk beroperasi pada berbagai level kecepatan, menghemat energi, serta memperpanjang usia perangkat. Artikel ini akan membahas komponen, cara kerja, serta langkah-langkah pembuatan skema rangkaian pengatur kecepatan kipas angin 220V yang sederhana namun efektif.
Cara Kerja Dimmer Kipas Angin
Pengatur kecepatan atau dimmer kipas angin adalah sebuah perangkat yang digunakan untuk mengatur seberapa cepat atau lambat putaran kipas angin, sehingga pengguna dapat menyesuaikan intensitas angin yang dihasilkan sesuai dengan kebutuhan atau kenyamanan. Alat ini bekerja dengan mengubah tegangan listrik yang diterima oleh motor kipas, yang pada gilirannya mengubah kecepatan rotasi kipas. Dengan menggunakan dimmer, Anda tidak hanya dapat memilih kecepatan kipas yang sesuai dengan kondisi ruangan atau preferensi pribadi, tetapi juga mendapatkan manfaat tambahan seperti penghematan energi dan perpanjangan umur kipas.
Pada dasarnya, dimmer mengatur daya listrik yang diterima oleh motor kipas angin. Dalam kebanyakan kasus, dimmer ini mengendalikan besarnya tegangan yang diteruskan ke motor melalui beberapa jenis komponen elektronik. Komponen yang sering digunakan dalam rangkaian dimmer adalah potensiometer atau triac (Triode for Alternating Current), yang berfungsi untuk mengontrol arus listrik yang mengalir ke motor kipas. Potensiometer bekerja dengan cara mengubah nilai hambatan dalam rangkaian, sementara triac memungkinkan pengaturan aliran listrik secara lebih halus.
Ketika dimmer diatur, komponen ini akan mengubah tegangan yang diberikan ke motor kipas. Tegangan rendah menghasilkan kecepatan kipas yang lebih lambat, sedangkan tegangan tinggi membuat motor kipas berputar lebih cepat. Dengan demikian, dimmer memberikan fleksibilitas kepada pengguna untuk menyesuaikan aliran udara yang dihasilkan oleh kipas angin sesuai dengan kondisi lingkungan atau preferensi individu.
Skema Rangkaian Pengatur Kecepatan Kipas Angin 220V
Rangkaian pengatur kecepatan atau dimmer kipas angin 220V adalah sirkuit elektronik yang berfungsi untuk mengatur kecepatan putaran motor kipas angin secara lebih fleksibel dan linear. Dengan menggunakan rangkaian ini, kecepatan kipas dapat disesuaikan dengan tingkat kenyamanan yang diinginkan, memungkinkan penggunanya untuk mengatur hembusan angin sesuai dengan kebutuhan. Berbeda dengan saklar biasa yang hanya memiliki beberapa pilihan kecepatan (biasanya 3 pilihan), pengatur kecepatan ini memberikan kontrol yang lebih detail dan lebih banyak tingkat variasi, menciptakan aliran udara yang lebih optimal sesuai kondisi ruangan atau preferensi pribadi.
Kipas angin merupakan perangkat elektronik yang menghasilkan hembusan udara dengan menggunakan motor induksi yang terhubung ke baling-baling atau propeller. Ketika motor berputar, propeller atau baling-baling yang terbuat dari bahan ringan akan menghasilkan hembusan udara. Baling-baling ini biasanya memiliki bilah diagonal yang berfungsi untuk mendorong udara ke depan, menciptakan angin yang dapat digunakan untuk pendinginan atau sirkulasi udara.
Untuk mengatur kecepatan kipas angin, diperlukan sebuah perangkat yang dapat mengontrol jumlah energi yang diterima oleh motor kipas tersebut. Di sinilah fungsi dimmer atau pengatur kecepatan berperan.
Pada rangkaian ini, prinsip dasar yang digunakan adalah pemotongan gelombang AC. Gelombang AC (Arus Bolak-Balik) dari PLN memiliki bentuk gelombang sinusoidal dengan amplitudo 220V, yang merupakan tegangan standar listrik rumah tangga. Rangkaian pengatur kecepatan kipas angin akan memotong gelombang AC ini untuk mengurangi energi yang diteruskan ke motor kipas.
Pemotongan gelombang dilakukan dengan bantuan komponen DIAC (Diode for Alternating Current) dan TRIAC (Triode for Alternating Current). Komponen-komponen ini bekerja untuk memotong sebagian gelombang listrik, menghasilkan daya yang lebih kecil yang diteruskan ke motor kipas. Dengan mengurangi jumlah energi yang diteruskan, kecepatan motor kipas pun berkurang, sehingga putaran kipas menjadi lebih lambat. Sebaliknya, dengan mengurangi pemotongan gelombang, lebih banyak energi yang diteruskan ke motor, yang mengakibatkan kipas berputar lebih cepat.

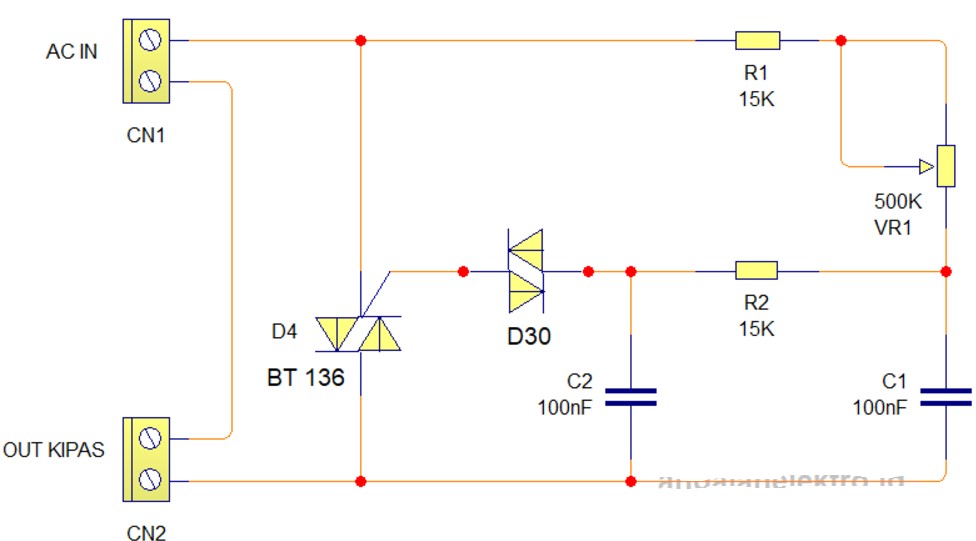

Skema Rangkaian :
Skema rangkaian pengatur kecepatan kipas angin 220V menggunakan komponen dasar seperti TRIAC, DIAC, resistor, potensiometer, dan kapasitor. Rangkaian ini mengatur aliran listrik melalui pemotongan gelombang secara tepat, yang memungkinkan pengguna untuk mengubah tegangan dan frekuensi arus yang diteruskan ke motor kipas.
- TRIAC berfungsi sebagai saklar elektronik yang mengontrol aliran listrik ke motor kipas.
- DIAC berfungsi untuk memberikan trigger atau pemicu pada TRIAC pada waktu yang tepat selama siklus gelombang AC.
- Potensiometer digunakan untuk mengatur jumlah pemotongan gelombang, yang pada akhirnya menentukan kecepatan kipas.
- Resistor dan Kapasitor berfungsi untuk mengatur frekuensi dan penghalusan sinyal.
Dengan komponen-komponen ini, rangkaian dimmer memungkinkan pengaturan kecepatan kipas dengan sangat halus, memberikan fleksibilitas dalam memilih kecepatan putaran kipas sesuai dengan kebutuhan pengguna.
Cara Kerja Rangkaiannya
Rangkaian pengatur kecepatan kipas angin 220V ini bekerja dengan memanfaatkan prinsip dasar TRIAC dan DIAC, dua komponen elektronika yang memiliki peran penting dalam mengatur aliran listrik ke motor kipas untuk mengontrol kecepatan putarannya.
TRIAC (Triode for Alternating Current) adalah komponen elektronika yang mampu mengalirkan arus listrik dalam dua arah (bolak-balik) sesuai dengan sinyal yang diterimanya. TRIAC bekerja dengan cara mengaktifkan atau menonaktifkan aliran arus AC berdasarkan sinyal pemicu yang diterima pada kaki Gate-nya. Ini memungkinkan kontrol yang lebih fleksibel terhadap jumlah energi yang diteruskan ke motor kipas, dan dengan demikian mengatur kecepatan putaran kipas tersebut.
Pada rangkaian ini, komponen TRIAC yang digunakan adalah BT136, yang memiliki spesifikasi teknis sebagai berikut:
- Maximum Terminal Current: 4A
- On-state Gate Voltage: 1.4V
- Gate Trigger Current: 10mA
- Max Terminal Voltage: 600V
- Holding Current: 2.2mA
- Latching Current: 4mA
- Package: To-220 Package
Komponen TRIAC ini mengontrol arus yang mengalir menuju motor kipas, berdasarkan sinyal yang diterima dari Gate, yang diaktifkan oleh komponen DIAC.
DIAC (Diode for Alternating Current) adalah komponen yang berfungsi sebagai pemicu untuk TRIAC. Berbeda dengan TRIAC, DIAC hanya dapat mengalirkan arus ketika tegangan masukan melewati nilai ambang batas tertentu, yang disebut nilai trigger DIAC. Dengan kata lain, DIAC hanya akan mengalirkan sinyal listrik ketika tegangan yang diterimanya cukup besar untuk membuka jalur aliran listriknya.
Pada rangkaian ini, DIAC tipe D30 digunakan untuk mengontrol kapan TRIAC akan dipicu. Nilai trigger DIAC diatur menggunakan sebuah pembagi tegangan yang terdiri dari resistor dan potensiometer. Potensiometer di sini berfungsi untuk menyesuaikan nilai tegangan yang dibutuhkan agar DIAC terbuka dan memicu TRIAC.
Pengaturan Tegangan Input dan Kecepatan Kipas
Ketika potensiometer diputar untuk mengubah resistansi dalam rangkaian, tegangan input pada DIAC akan semakin besar. Hal ini menyebabkan DIAC membuka lebih sering, dan ketika DIAC terbuka, ia akan memberikan sinyal pemicu ke Gate TRIAC. Dengan demikian, TRIAC menjadi aktif dan mengatur berapa banyak energi yang diteruskan ke motor kipas.
Karena TRIAC hanya mengalirkan sebagian dari siklus gelombang AC sinusoidal, maka tegangan yang diteruskan ke motor kipas menjadi lebih rendah dibandingkan dengan kondisi tanpa pengaturan. Penurunan tegangan ini menyebabkan kecepatan motor kipas berkurang, karena motor hanya menerima daya yang lebih sedikit. Sebaliknya, dengan memutar potensiometer dan membuka DIAC lebih sering, TRIAC akan mengalirkan lebih banyak daya, sehingga motor kipas berputar lebih cepat.
Melalui proses ini, rangkaian pengatur kecepatan kipas angin dapat mengatur daya listrik yang diteruskan ke motor kipas dengan sangat fleksibel. Dengan menyesuaikan posisi potensiometer, pengguna dapat mengatur kecepatan kipas dari sangat lambat hingga sangat cepat, sesuai dengan kebutuhan dan kenyamanan yang diinginkan.
Dengan kata lain, TRIAC dan DIAC bekerja bersama-sama untuk memodifikasi siklus gelombang AC yang masuk ke kipas angin, memberikan kontrol yang lebih halus atas kecepatan motor dan menciptakan aliran udara yang optimal dalam setiap situasi.
Penutup
Skema rangkaian pengatur kecepatan kipas angin 220V merupakan solusi efektif untuk mengontrol kecepatan putaran kipas sesuai dengan kebutuhan dan kenyamanan pengguna. Dengan memanfaatkan prinsip dasar komponen elektronik seperti TRIAC dan DIAC, rangkaian ini dapat mengatur daya listrik yang diteruskan ke motor kipas, sehingga kecepatan kipas dapat disesuaikan secara lebih fleksibel daripada hanya mengandalkan saklar dengan pilihan kecepatan tetap.
Penggunaan rangkaian pengatur kecepatan ini tidak hanya meningkatkan kenyamanan dalam penggunaan kipas angin, tetapi juga membantu menghemat energi dengan meminimalkan konsumsi daya ketika kecepatan kipas tidak dibutuhkan tinggi. Selain itu, dengan kemampuan untuk menyesuaikan kecepatan secara bertahap, umur motor kipas juga dapat diperpanjang karena kipas tidak harus beroperasi pada kecepatan maksimum terus menerus.
Dengan demikian, skema rangkaian pengatur kecepatan kipas angin 220V ini adalah pilihan praktis dan efisien bagi siapa saja yang ingin memiliki kontrol penuh atas kipas angin di rumah atau tempat kerja.
