Warna Resistor 220 Ohm-Resistor 220 Ohm adalah sebuah komponen elektronik pasif yang bertugas menghambat aliran arus listrik dalam suatu rangkaian. Resistor ini memiliki nilai resistansi yang tetap dan diukur dalam satuan ohm. Resistor yang memiliki nilai 220 ohm akan memiliki resistansi sebesar 220 ohm. Resistor ini biasanya digunakan dalam suatu rangkaian listrik untuk memberikan jumlah resistansi tertentu terhadap aliran arus. Nilai resistansi dari resistor dapat ditentukan dengan membaca kode warna yang terdapat pada resistor atau dengan membaca nilai yang tercetak pada resistor tersebut.
Cara Menghitung Resistor
Resistor adalah komponen elektronik yang digunakan untuk menahan atau membatasi aliran listrik di suatu rangkaian elektronik. Ada beberapa cara untuk menentukan nilai resistor, salah satunya adalah dengan menggunakan kode warna.
Untuk menentukan nilai resistor dengan menggunakan kode warna, Anda pertama-tama harus mengenal kode warna chart untuk resistor. Chart ini memberikan nomor tertentu untuk setiap warna, dengan dua atau tiga band pertama pada resistor yang mewakili nilai resistor dan band keempat yang mewakili toleransi resistor.
Untuk menghitung nilai resistor, Anda perlu terlebih dahulu mengidentifikasi warna-warna pada band pada resistor kemudian mencari nilai yang sesuai di dalam chart kode warna. Sebagai contoh, jika band pertama adalah coklat, band kedua adalah hitam, band ketiga adalah merah, dan band keempat adalah emas, maka nilai resistor akan dihitung seperti berikut:
- Band pertama (coklat) mewakili digit 1.
- Band kedua (hitam) mewakili digit 0.
- Band ketiga (merah) mewakili digit 2.
- Band keempat (emas) mewakili toleransi 5%.
Oleh karena itu, nilai resistor akan dihitung sebesar 1000 ohm, dengan rentang toleransi 950 ohm hingga 1050 ohm.
Perlu diingat bahwa chart kode warna untuk resistor mungkin sedikit berbeda tergantung pada produsen, jadi selalu ada baiknya mengacu pada chart yang disediakan oleh produsen atau sumber yang dapat dipercaya untuk informasi yang paling akurat.

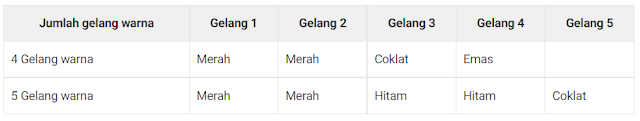

Kode Warna Resistor 220 Ohm
Penggunaan Resistor 220 Ohm
Resistor 220 ohm merupakan salah satu jenis resistor dengan nilai resistansi yang cukup umum digunakan dalam berbagai aplikasi elektronik. Beberapa contoh penggunaan resistor 220 ohm adalah sebagai :
- Pembatas arus pada suatu rangkaian elektronik
- Pembatas tegangan pada suatu rangkaian elektronik
- Bagian dari sistem penyesuaian kecerahan pada display elektronik
- Bagian dari sistem pengatur suhu pada peralatan elektronik
- Bagian dari sistem pengatur kecepatan pada motor elektronik
- Resistor 220 ohm juga dapat digunakan dalam berbagai aplikasi elektronik lainnya.
Dengan demikian, resistor 220 ohm merupakan salah satu komponen elektronik yang sangat berguna dan banyak digunakan dalam berbagai aplikasi elektronik. Resistor ini dapat membantu Anda dalam membatasi arus, tegangan, dan kecerahan sesuai dengan kebutuhan Anda, serta membantu Anda dalam mengendalikan sistem-sistem yang menggunakan listrik.
Spesifikasi dan Datasheet Resistor 220 Ohm
- Nilai hambatan: 220 Ohm / 220Ω
- Peringkat daya: 0,25 watt
- Toleransi: 1% untuk metal film, 5% untuk jenis karbon
- Jenis: metal film, karbon
- Suhu kerja: -55 – 150° C
- Koefisien suhu: 100ppm/°C
Demikian ulasan secara lengkap mengenai Pengertian Warna Resistor 220 Ohm, semoga mudah kalian pahami dan bisa di jadikan bahan referensi. Terima kasih
